基于阿里云SLB/ESS/EIP/ECS/VPC的同城高可用方案演练

基于阿里云SLB/ESS/EIP/ECS/VPC的同城高可用方案演练

今天基于阿里云SLB/ESS/EIP/ECS/VPC等产品进行了一次同城高可用方案演练：

基本步骤如下：

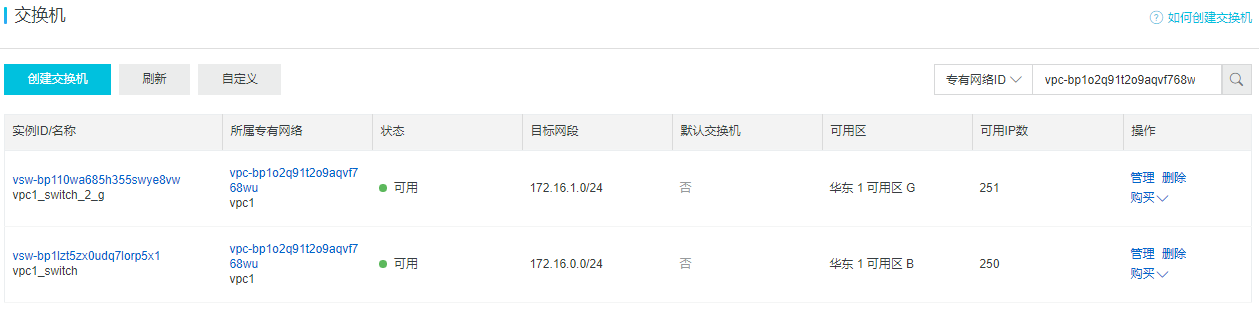

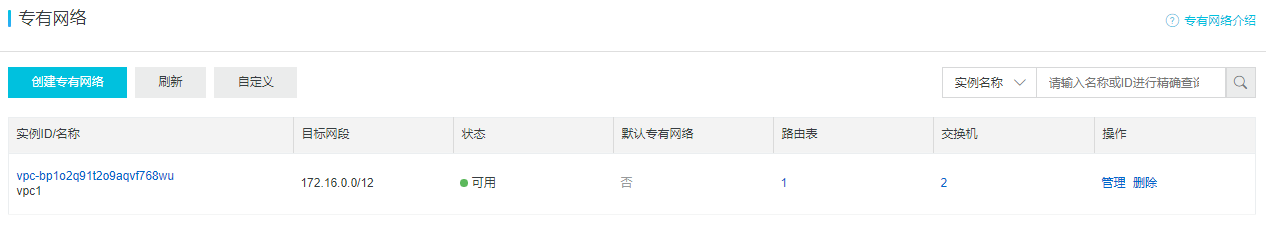

1. 在华东1创建VPC网络VPC1，在华东1可用区B和G各创建一个虚拟交换机vpc1_switch 和 vpc1_switch_2_g；

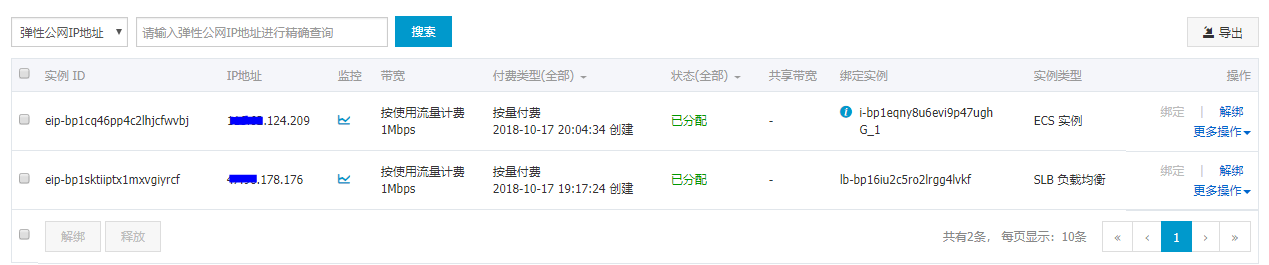

2. 创建两个EIP，其中一个用于绑定到ECS上方便远程操作，另一个用于绑定到SLB上对外提供服务：



3. 在可用区G 创建一台ECS，同时将其中一个EIP绑定到该ECS上，远程登陆该ECS安装软件运行环境：

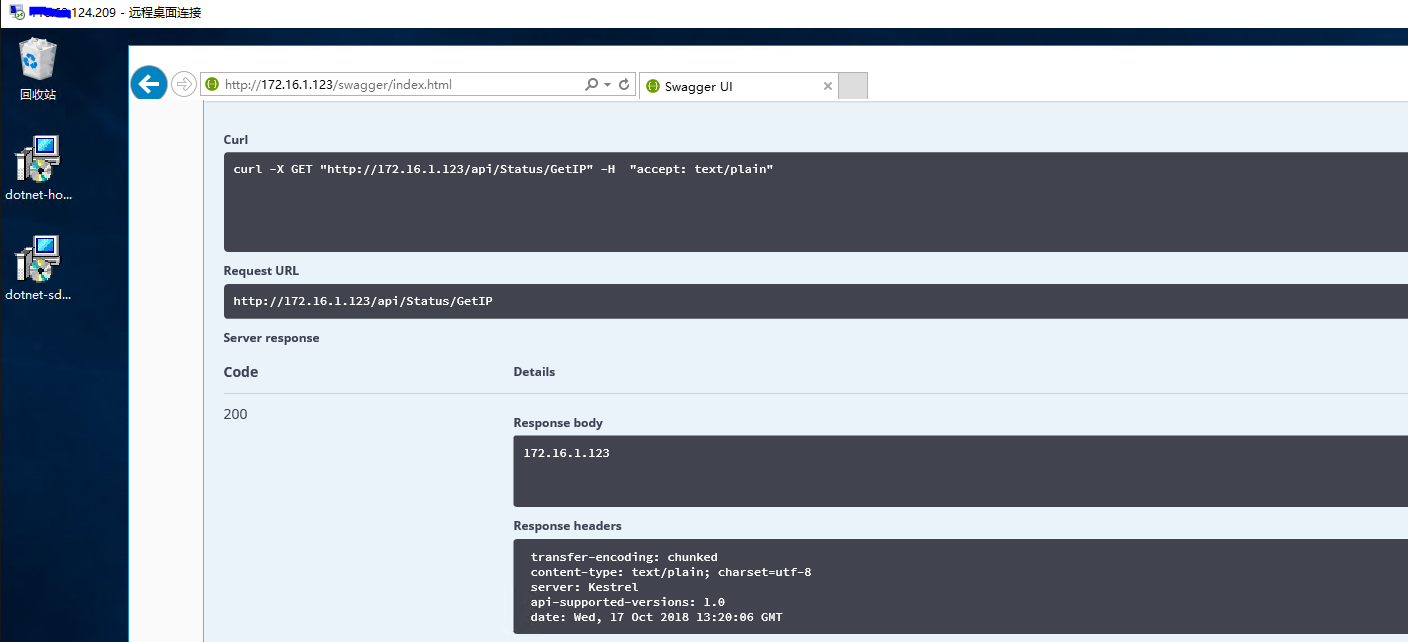

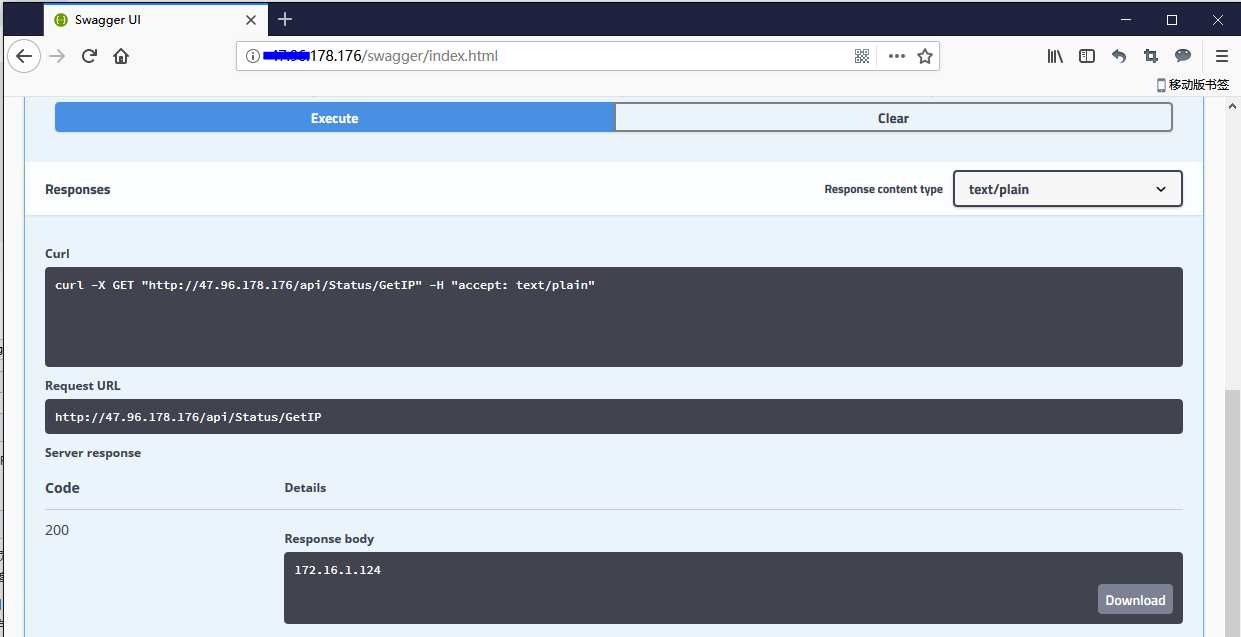

运行网站可以得到该ECS的内网IP：

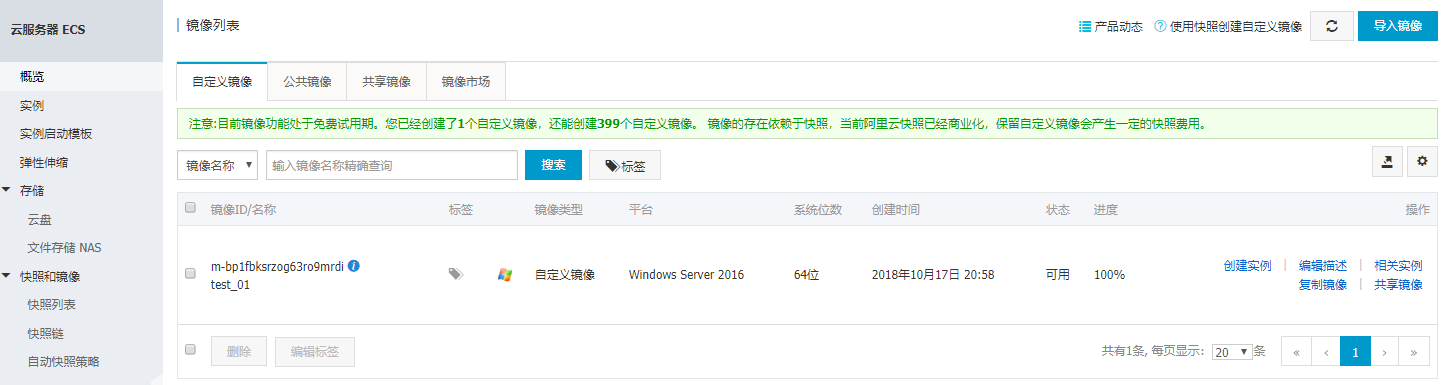

4. 创建可用区G的这台服务器的镜像，用来作为模板新建ECS。

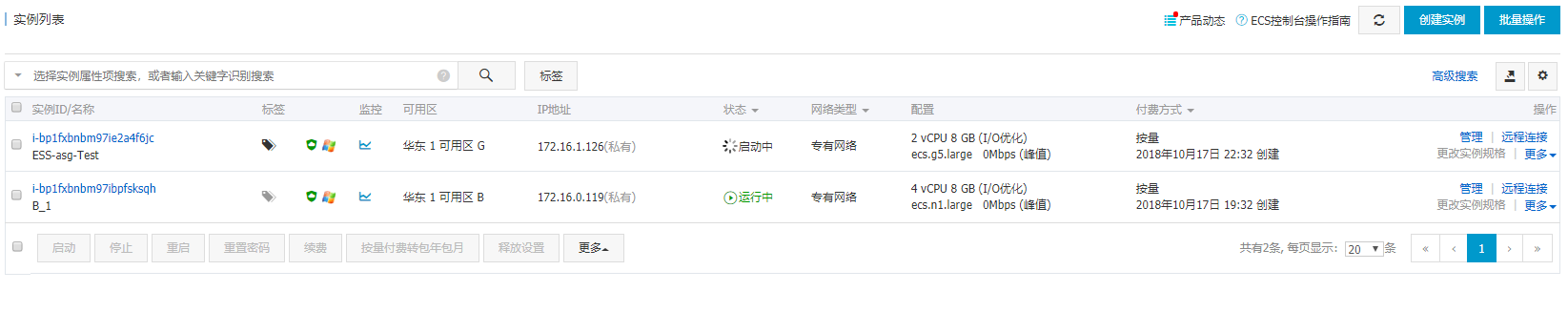

5. 使用自定义镜在可用区B 创建一台ECS，至此，我们在可用区B和G各有一台ECS。

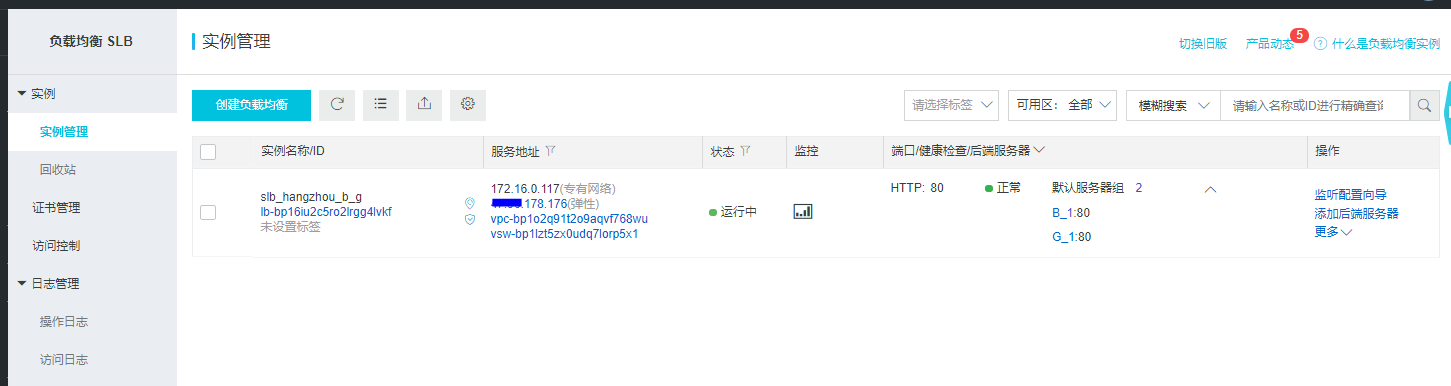

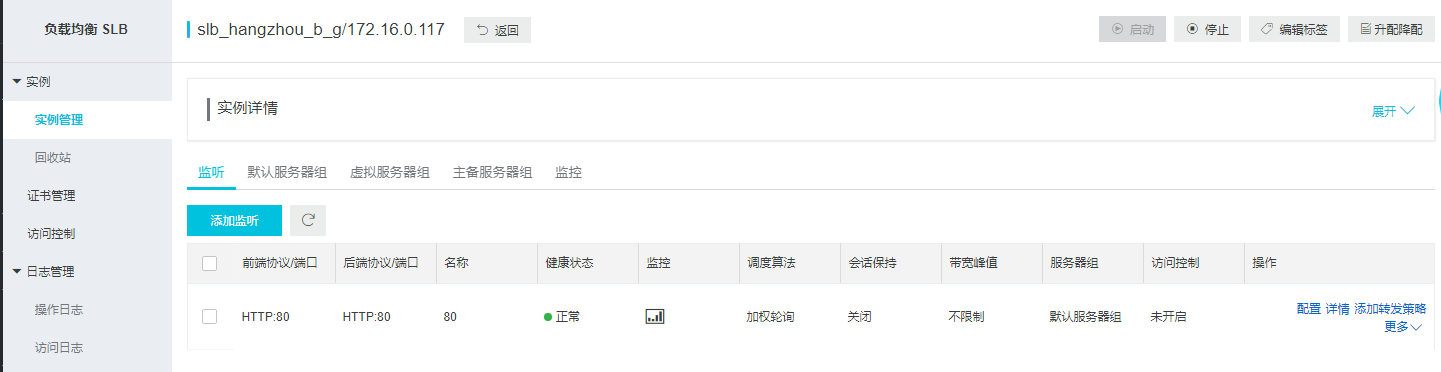

6. 创建内网负载均衡SLB并绑定剩余的EIP：

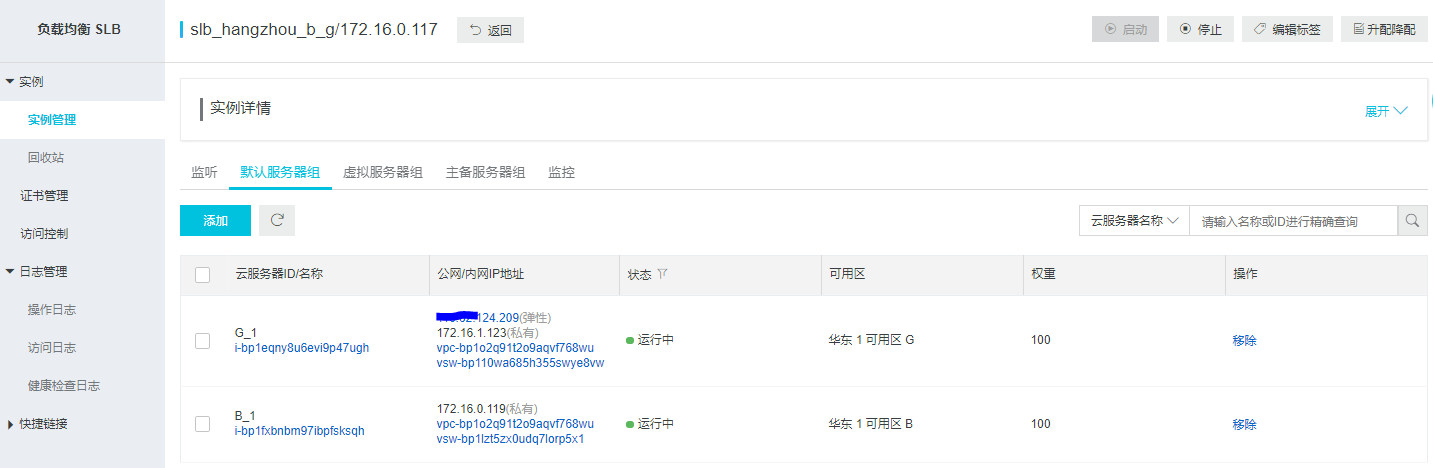

7. 绑定SLB后端的服务器为可用区B和可用区G的 各1台服务器，设定80端口监控；

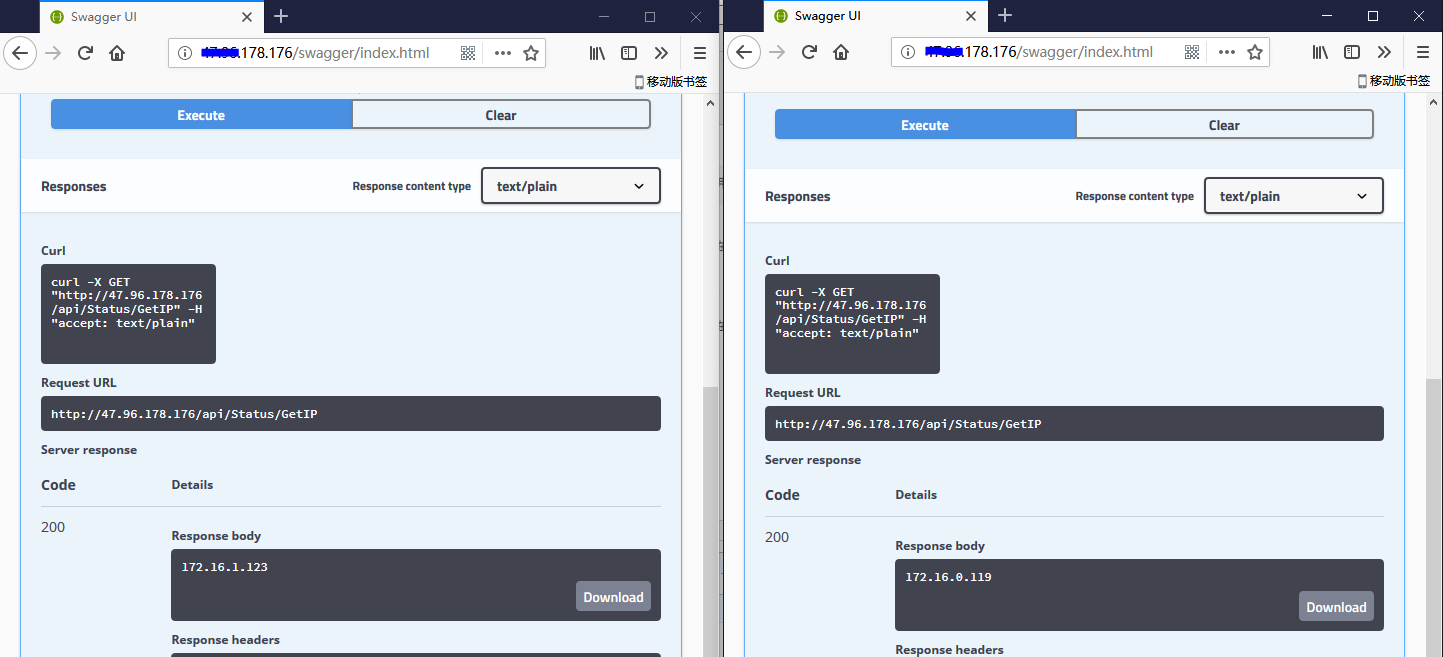

 8. 检查负载均衡效果，使用负载均衡的EIP进行访问，通过IP看出，响应应该1：1分别来源于 可用区B和G的服务器，负载均衡有效：

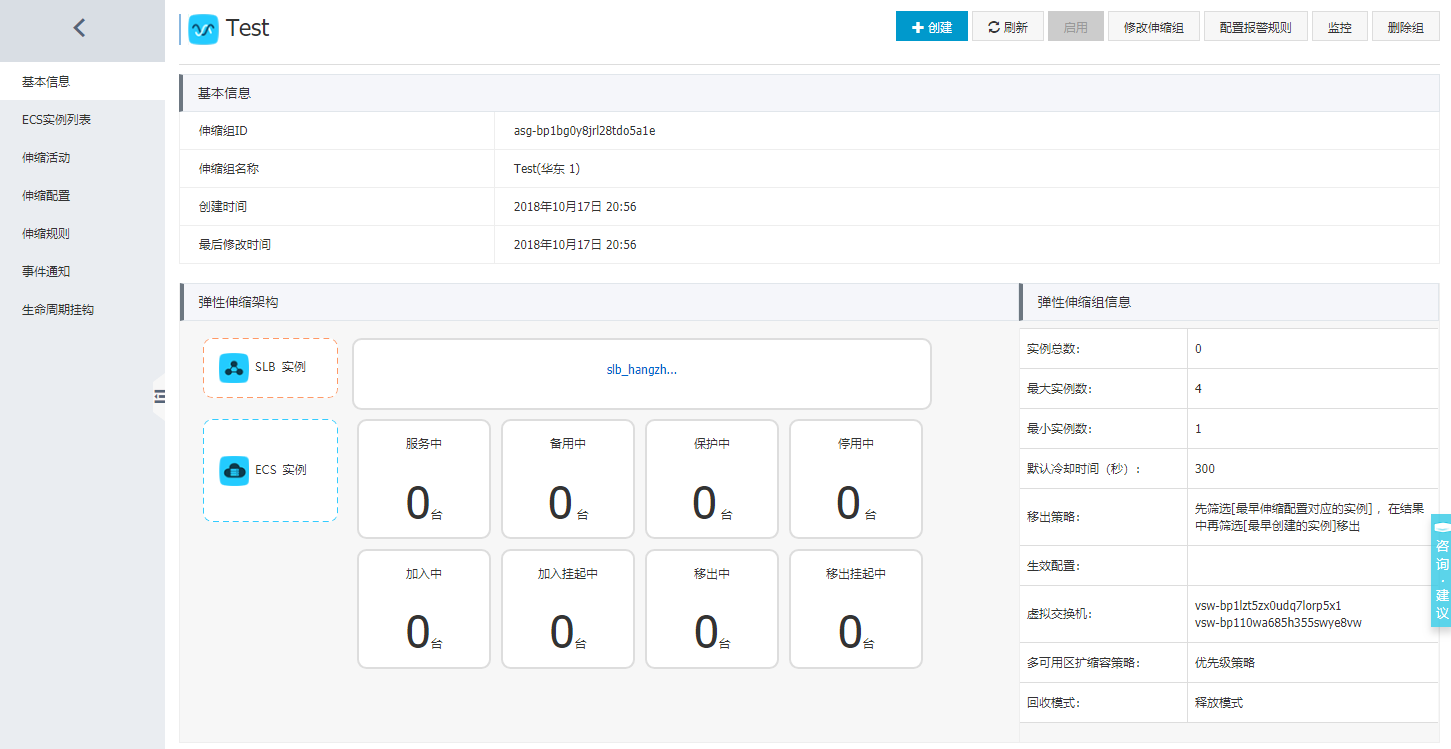

 9. 配置弹性伸缩：

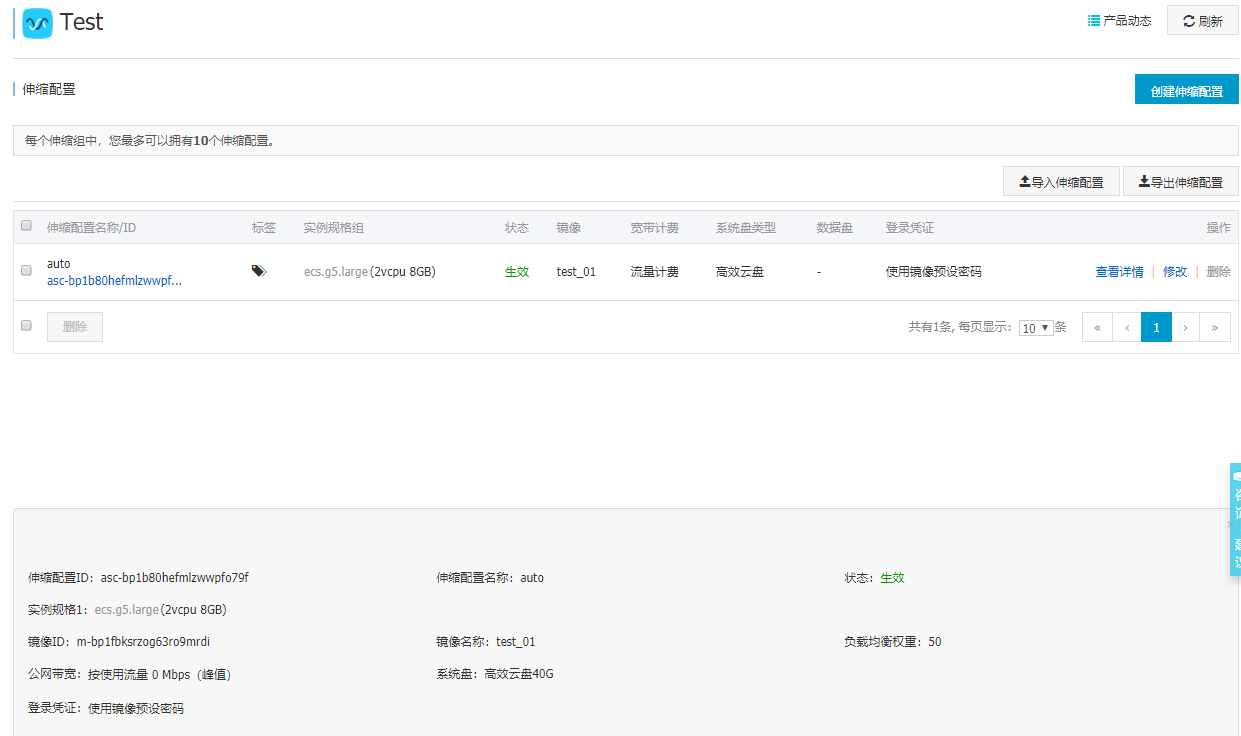

创建伸缩配置：

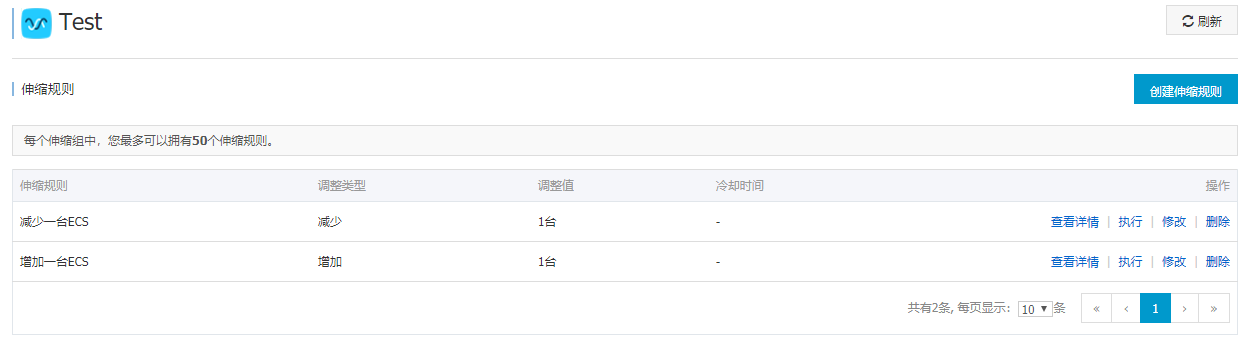

创建伸缩规则：

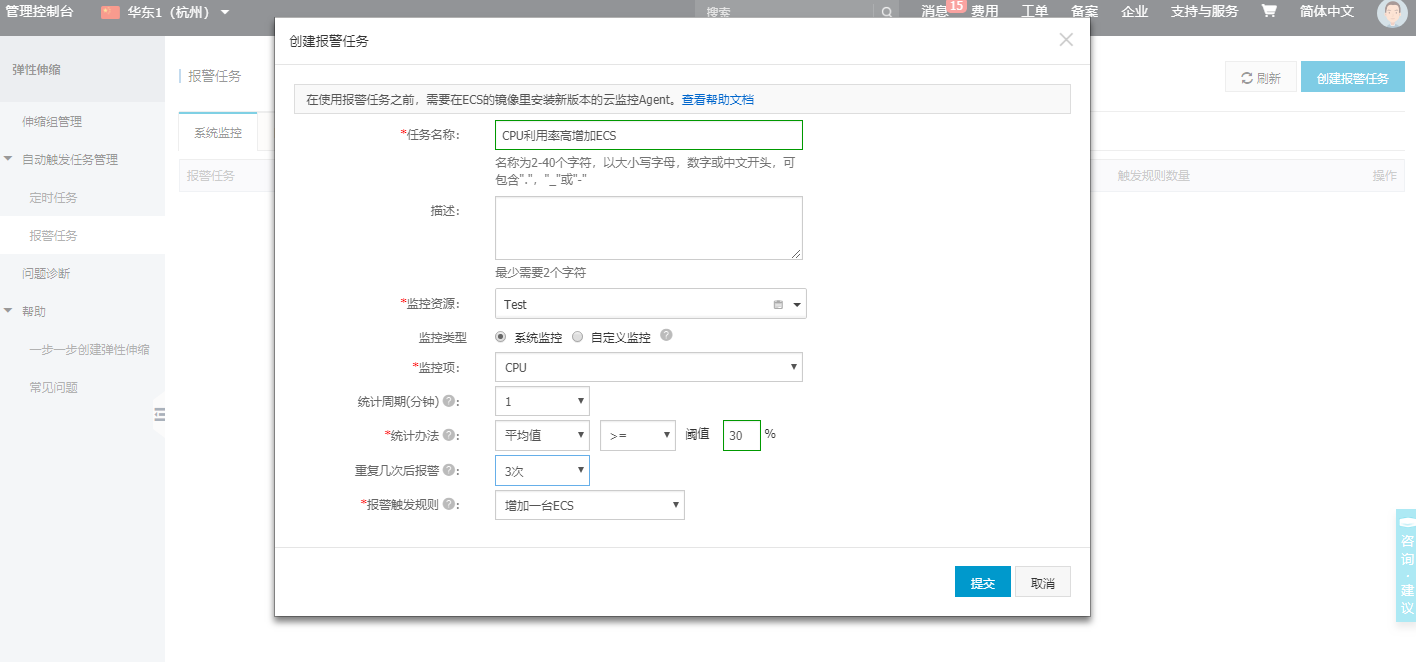

创建报警任务：



 10. 增加CPU负载，验证ESS自动增加ECS：

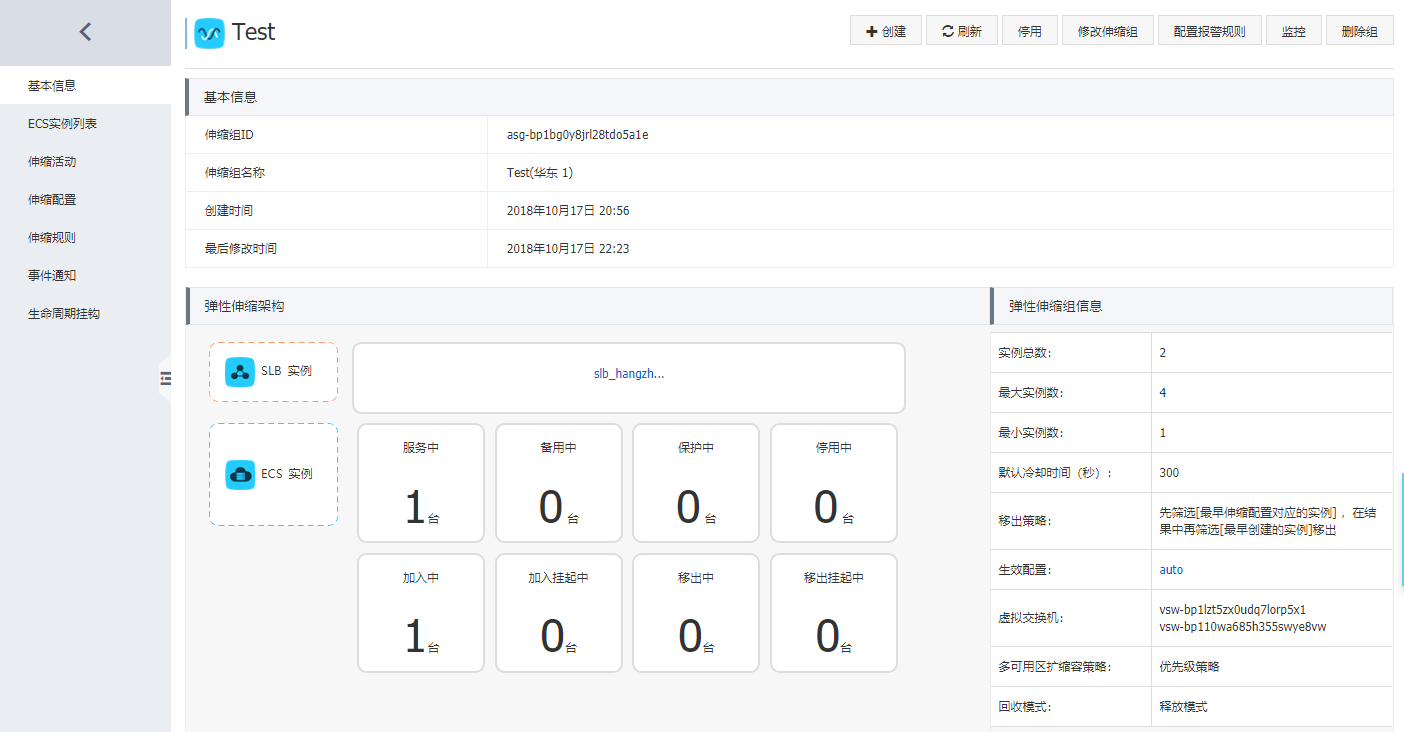

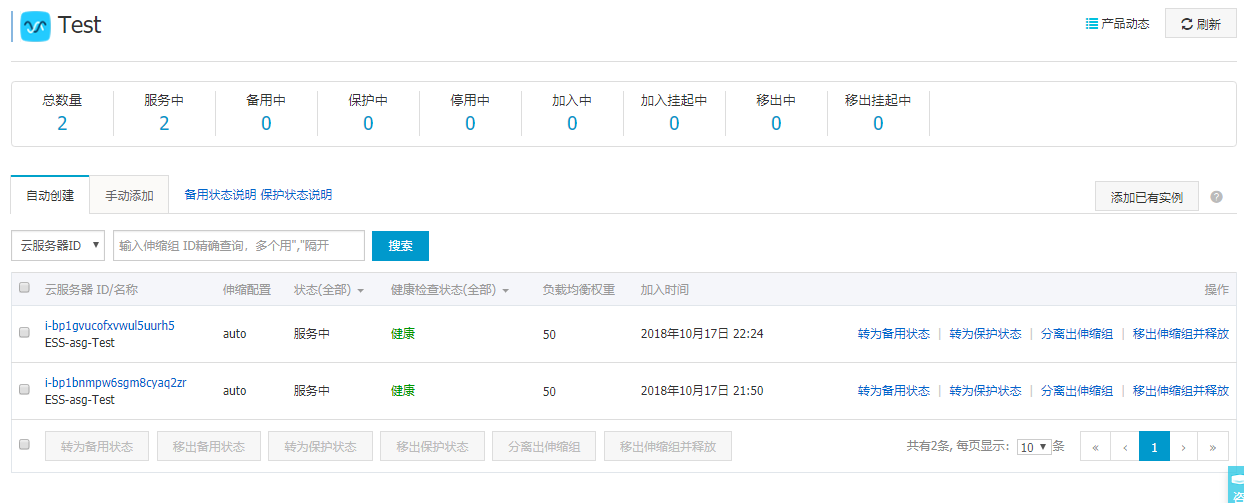

正在自动加入一台ECS：

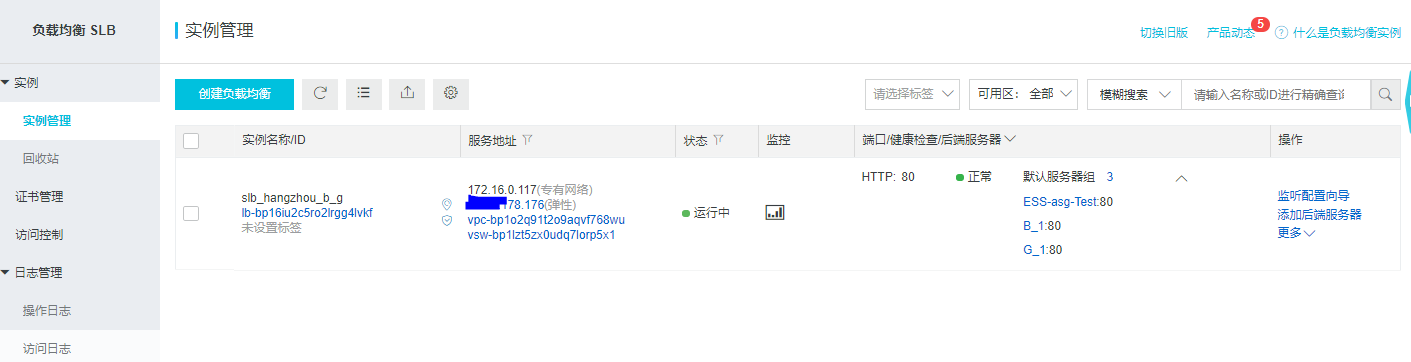

SLB中自动绑定了新增的ECS：



SLB绑定的EIP服务已经自动生效：

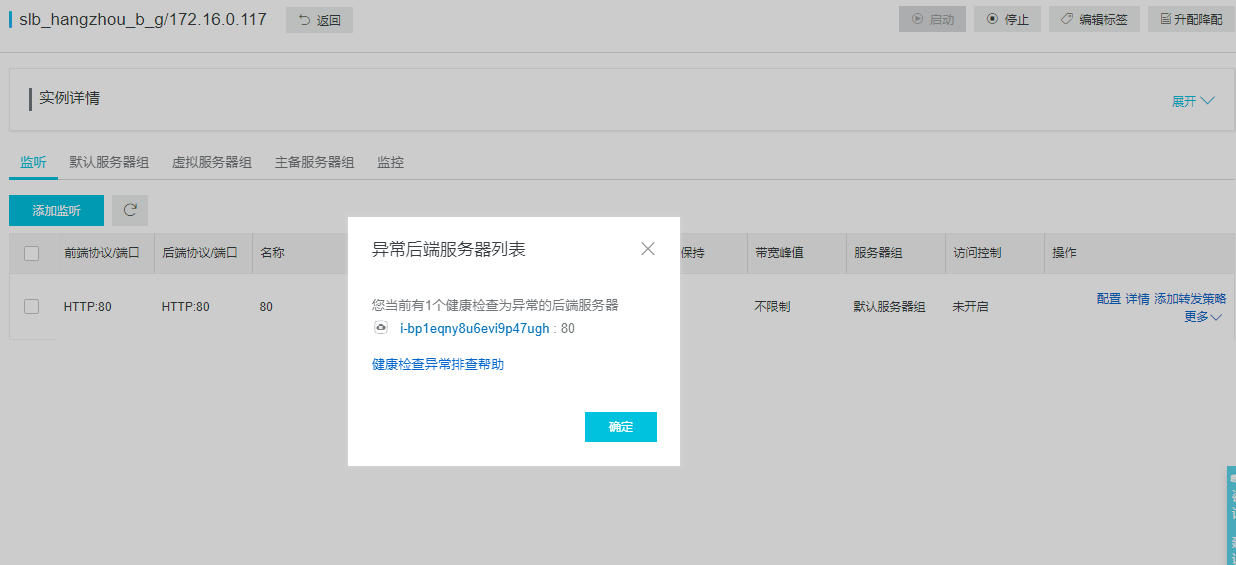

 11. 关闭一台ECS中的站点， SLB 在数秒内检测到80端口已经异常，并自动移除了该服务器：

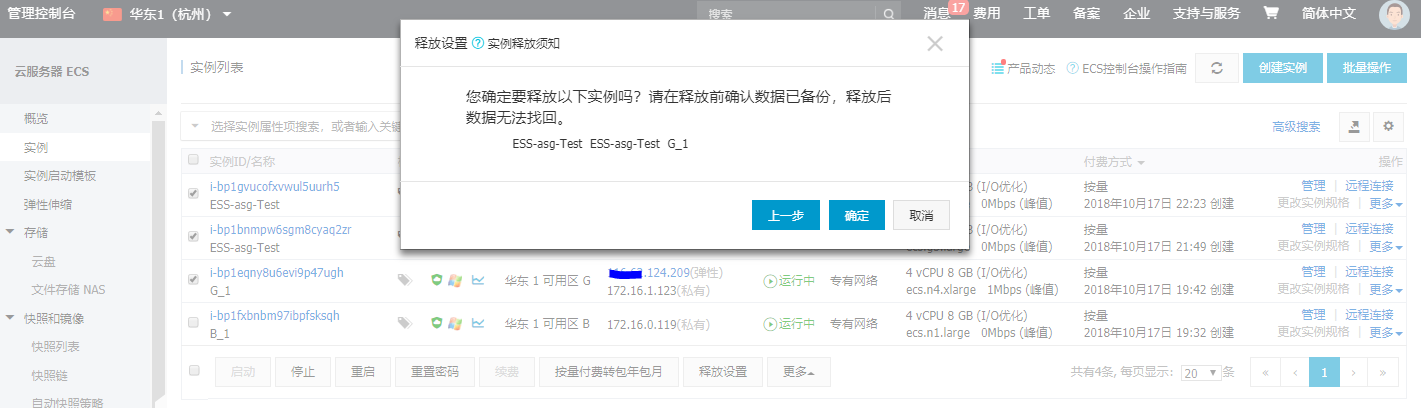

 12. 只保留可用区B的1台服务器并释放其余ECS资源，模拟ECS大规模故障：



新的ECS正在启动
