当遇到复杂的CAD文件无法直接导入系统时，本文介绍了一种新的建模方法。首先将CAD文件转换为PDF，再导出为图片，通过调整比例在软件中临摹建模，有效解决CAD导入难题。

本章主要解决问题：复杂CAD通过CAD导入不能识别怎么办？

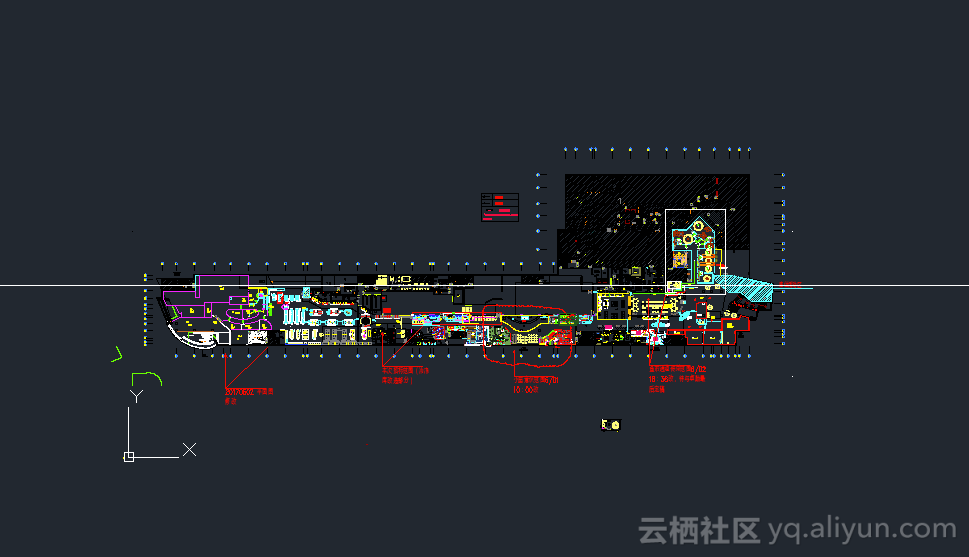

请看这张鬼画符cad


通过【导入AutoCAD文件】功能不能被系统识别（参考上一篇教程! 智慧园区-楼宇建模技巧之【建楼篇】）

这样的CAD图纸很不规范，包含了许多和建筑本身没有关系的信息。即使被系统识别出来了，也有很多没用的墙体。所以针对这种cad，我来介绍一种新的建模方式。

导入CAD图片临摹建模
  1. 通过AutoCAD将cad导出成PDF，再从PDF导出成图片。确保图片分辨率<4096*4096

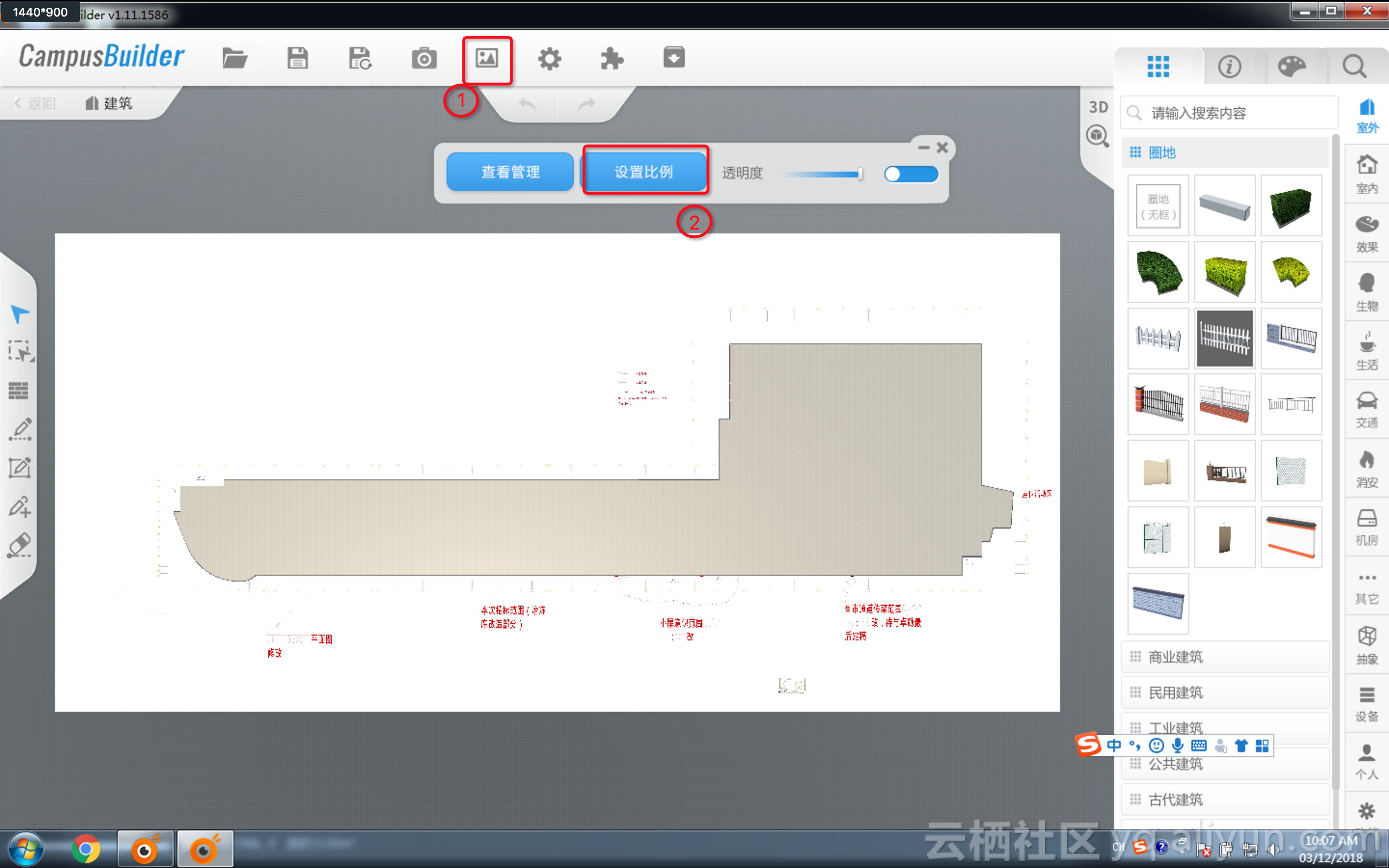

  2. 点击图片管理>查看管理，导入cad图片
  3. 点击设置比例，按照实际长度填写后确定。将图片缩放到正确比例
  4. 接下来就可以按照cad底图进行描边了！

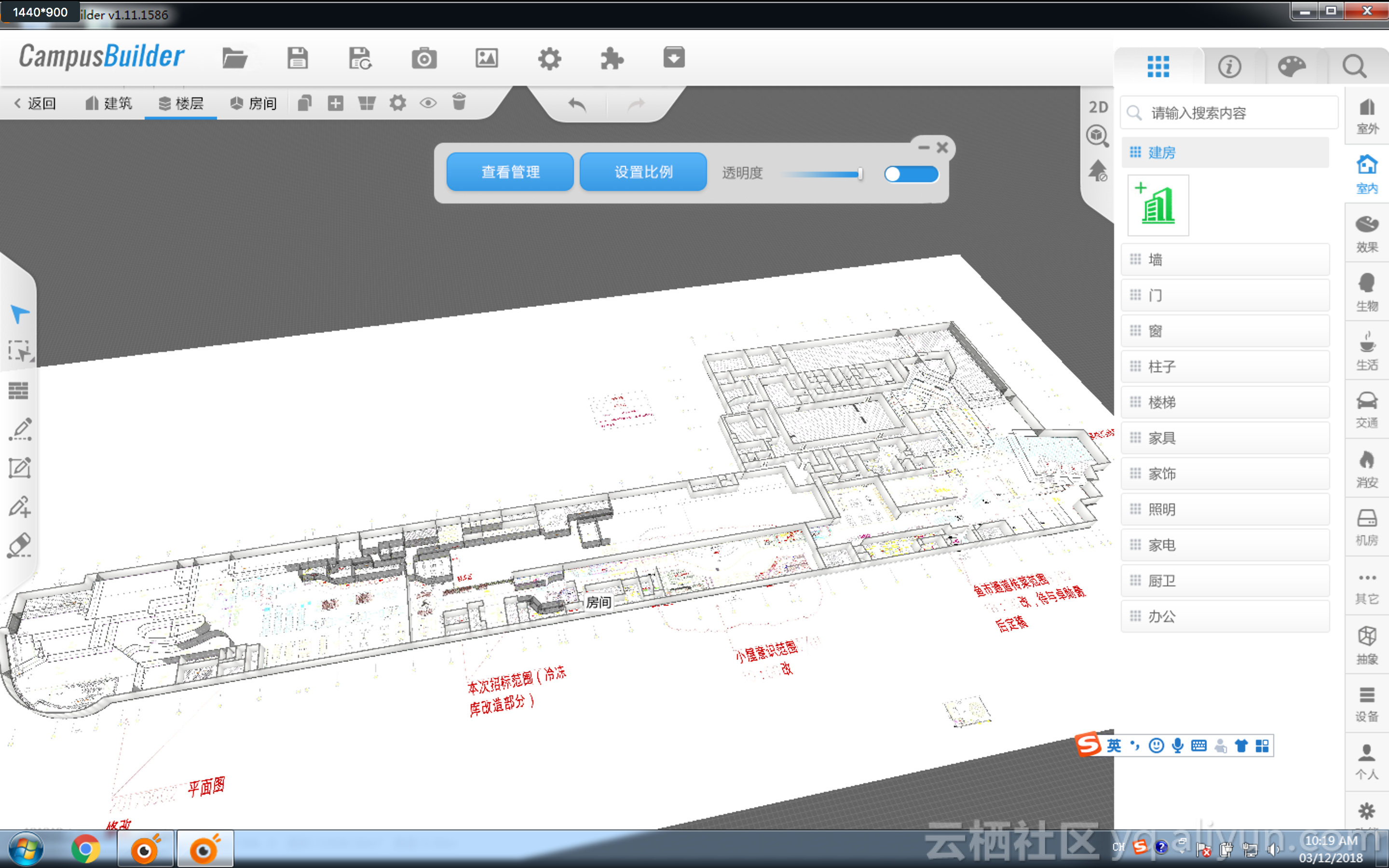

描边效果↓
