2M数字电路,就是通过SDH、PDH设备提供给用户使用的专线线路。两端终端可以使用协议转换器成V.35接口、Ethernet接口(带宽只有2M)提供给客户使用。
这种线路的测试是比较成熟的,使用BERT(误码仪)能完成很全面的测试。测试的时候需要了解几个传输上的概念。

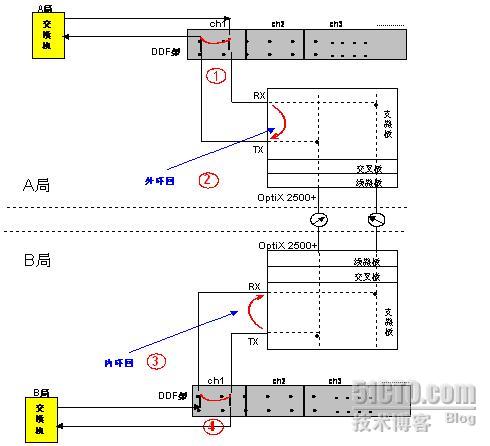

1 内环、外环
是指通过网管对PDH接口进行的“内环回”或“外环回”设置。通过对PDH接口的环回操作,再结合误码仪和外环回测试,可以测试某个2M的传输全通道是否正常。

2 单帧、复帧、不成帧
单帧 FAS ONLY MODE
在成单帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;可以设置时隙,意思就是可以选择性的关闭某些时隙,有效带宽最大1984Kbps。一般都使用1-31时隙打开=1984Kbps。
成复帧 FAS+CAS mode
在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15、第17到第31共30个时隙可用于传输有效数据;有效带宽最大1920Kbps。
所以时隙都是打开的。这种模式下可以选择信令模式。
不成帧 unframed mode
在不成帧的E1中,所有32个时隙都可用于传输有效数据,当然有效带宽最大2048Kbps。
一般的测试过程:
整个线路连接正常,让SDH上给个外环。然后使用误码仪器在客户端接G703接口测试。
BERT设备的设置:
1 码型:一般使用2e15-1
2 发时钟来源 线路时钟,就是从SDH上提取时钟信号
3 线路编码类型 可以选择HDB3或者AMI
4 接口 一般都是G703接口
5 帧结构选择 可以使用unframed 或者成帧模式
到这里设置成功,下面测试。
当用户将BERT-200设置好,并选择相应的测试模式(数据口或G.703口)后,按“RUN/STOP”键就可进行误码测试。<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />
BERT-200 的误码性能分析指标共有12项,分4屏显示,总的测试结果共分5屏显示。用户可通过按“PgUp”或“PgDn”键看各项分析结果,具体如下页图所示。图中各项指标定义如下表所示:
英文 |
含义 |
英文 |
含义 |
R-BIT |
接收到的BIT数 |
E-SEC |
差错秒 |
E-BIT |
错误的BIT数 |
SE-SEC |
严重差错秒 |
BIT-ER |
比特误码率 |
DE-MIN |
劣化分 |
AVL-SEC |
可用时间 |
%E-SEC |
差错秒比 |
UNA-SEC |
不可用时间 |
%SE-SEC |
严重差错秒比 |
SEC-ER |
1秒周期差错率 |
%DE-MIN |
劣化分比 |
运行状态行
最左边是运行状态,定义如下:若线路畅通,则显示“RUN”;若线路不通或误码很大,则显示“LOSS”,同时,面板上的“SYNC LOSS”指示灯也会亮;若停止测试,则显示“STOP”。
紧跟运行状态的是自动插入误码指示,若先前没有设置自动误码,则显示滚动的“==>=” ,若设置自动插入误码的误码率为10-6,则显示“1e-6”;自动插入误码的误码率可从10-2~10-7,显示依此类推。
“SEC”――从测试开始到当前时刻的持续总时间,单位是秒。
