实验环境搭建

一、站点北京的创建
此阶段目标：

a.       创建活动目录xyz.com
b.       为xyz.com域搭建第一台邮件服务器，
c.       安装ISA服务器为内网用户提供网关服务
d.       使用ISA服务器发布Exchange Server 2003 的WEB、POP3、SMTP等服务
e.       使用Symantec BE备份活动目录及Exchange
f.        毁灭域控及Exchange，通过备份进行重建

1.         安装Bj-dc-01-2003，过程略

a.       安装Windows 2003企业版
b.       更改机器名字及IP


c.       安装DNS服务，卸载IE增强模式
d.       命令行下运行Dcromo，将系统提升为域控制器，域名为xyz.com

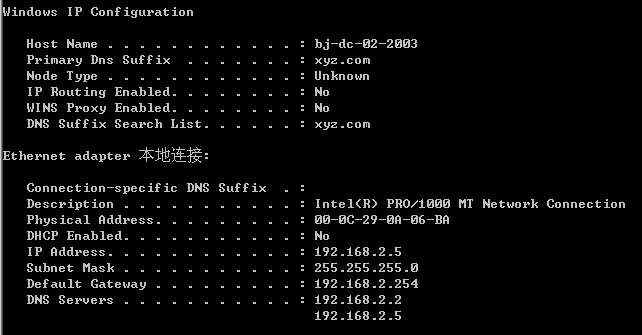

2.         安装Bj-dc-02-2003，过程略

a.       安装Windows 2003企业版
b.       更改机器名字及IP


c.       安装DNS服务，卸载IE增强模式
d.       加入到xyz.com域
e.       命令行下运行Dcromo，提升为第二台域控

3.         安装Bj-ex-01-2003，过程略

a.       安装Windows 2003企业版

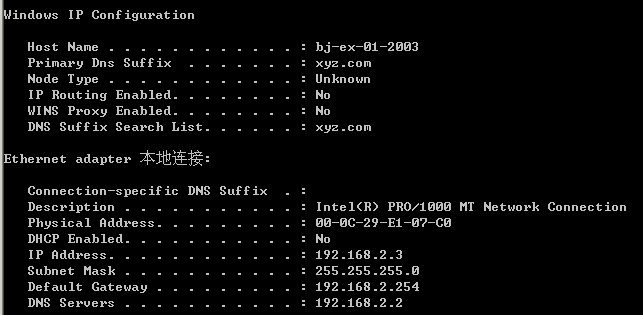

b.       更改机器名字及IP


c.       安装IIS，卸载IE增强模式
d.       加入到xyz.com域
e.       扩展活动目录架构及进行域准备
f.        缺省安装Exchange Server 2003 企业版

4.         安装Bj-isa-2006

a.       安装Windows 2003企业版

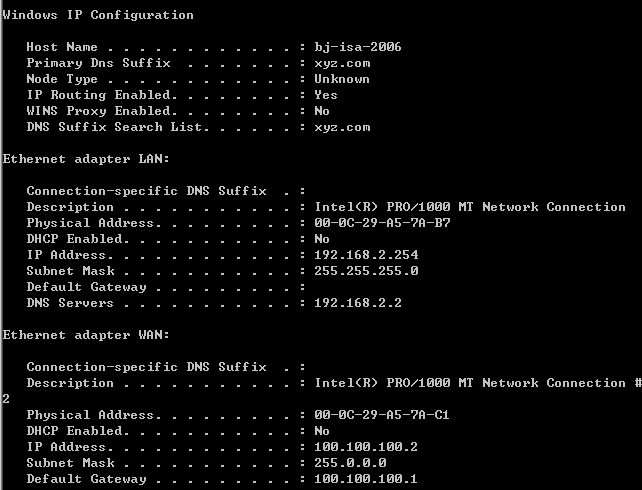

b.       更改机器名字及IP


c.       卸载IE增强模式
d.       安装ISA Server 2006 企业版

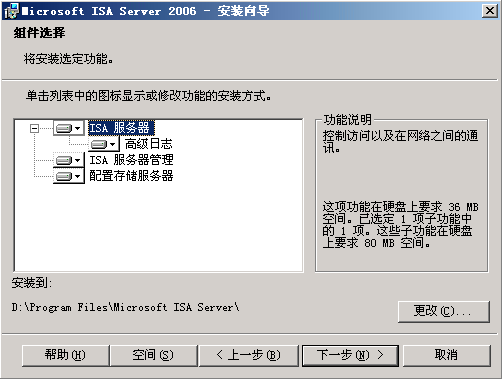

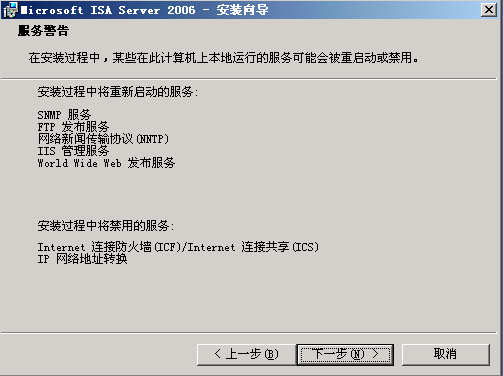

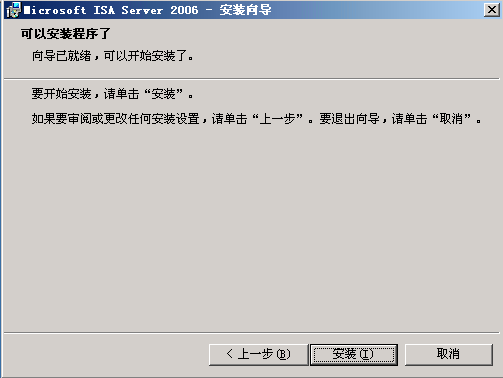

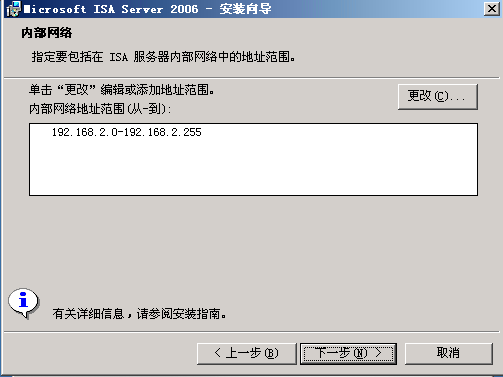

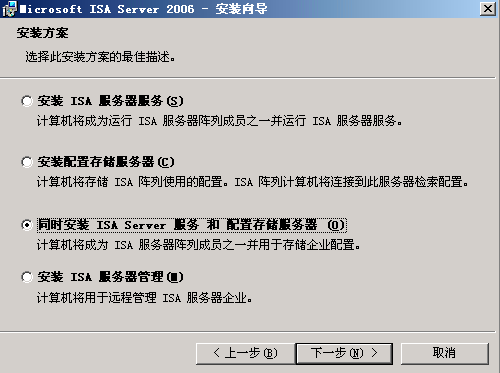

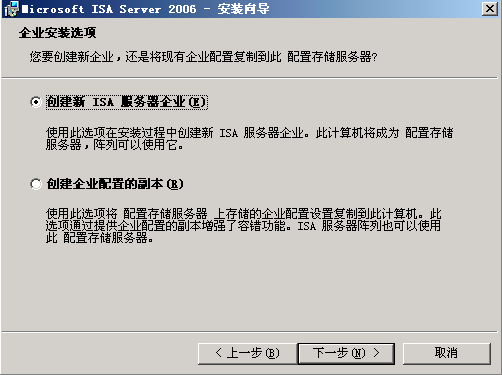

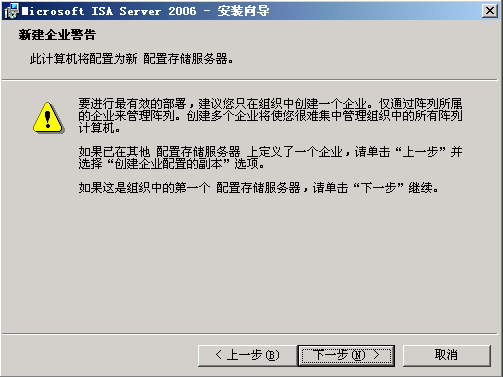

安装过程图示

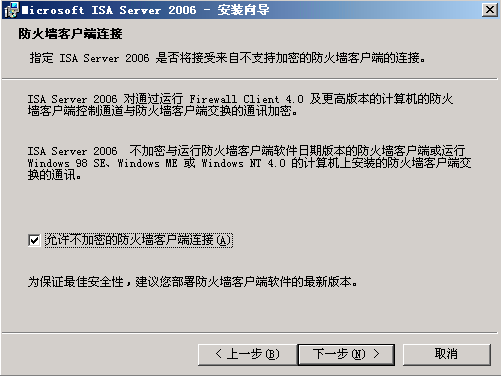

因尚未配置证书服务，故选择允许不加密



















在添加删除程序中可看到ISA安装的额外组件


5.         安装Bj-be2010

a.       安装Windows 2003企业版
b.       更改机器名字及IP

c.       卸载IE增强模式
d.       安装Symantec BE 2010 R2
安装过程如图所示



二、站点上海稍后创建
三、软件路由器的配置

a.       安装Windows 2003企业版

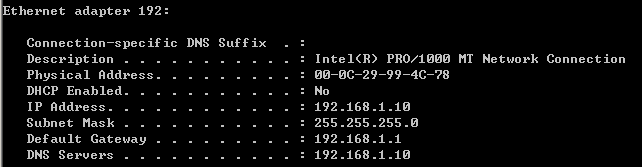

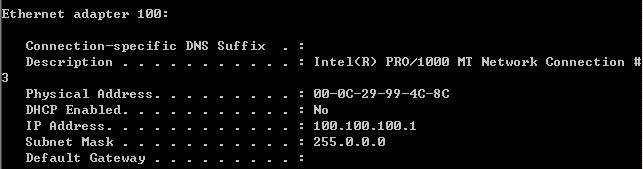

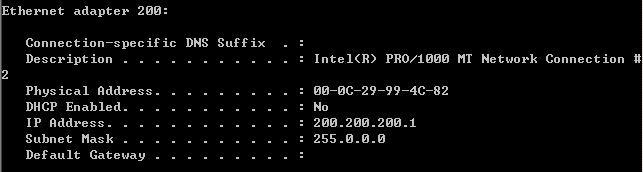

b.       更改机器名字及三块网卡IP






c.       卸载IE增强模式，安装DNS服务
d.       配置路由及远程访问服务

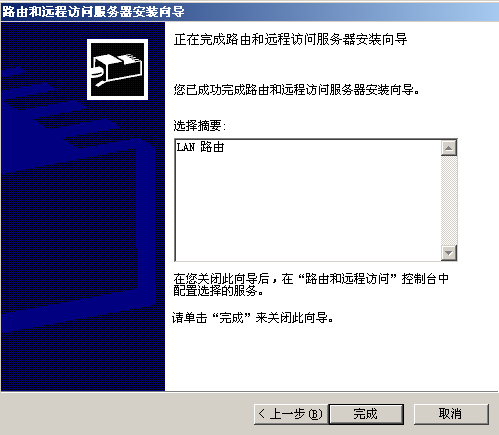

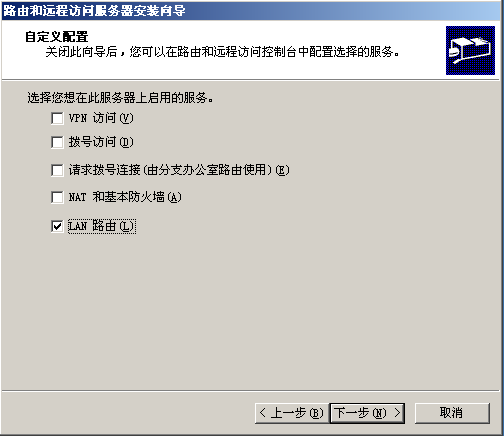

配置过程如图所示：

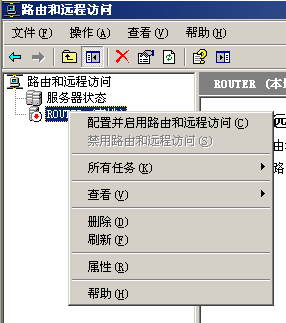

管理工具下选择“路由及远程访问”



















四、外围测试网络的创建
安装Vmxmail服务器

a.       安装Windows 2003企业版

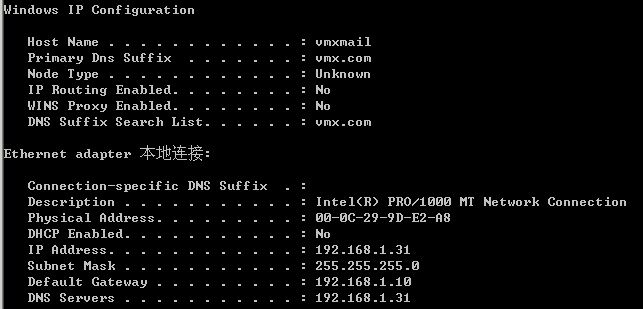

b.       更改机器名字及IP


c.       安装IIS，卸载IE增强模式
d.       安装为vmx.com域
e.       扩展活动目录架构及进行域准备
f.        缺省安装Exchange Server 2003 企业版

安装Xpclient客户端

a.       安装Windows Xp Professional

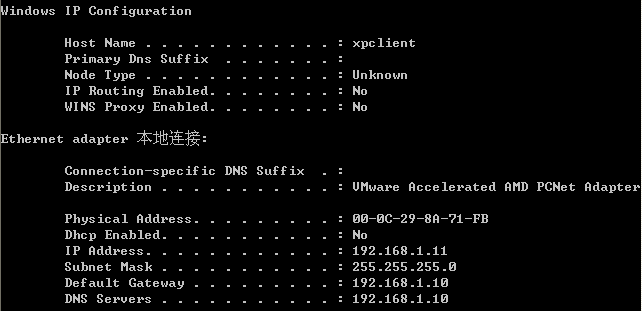

b.       更改机器名字及IP




五、DNS的设置

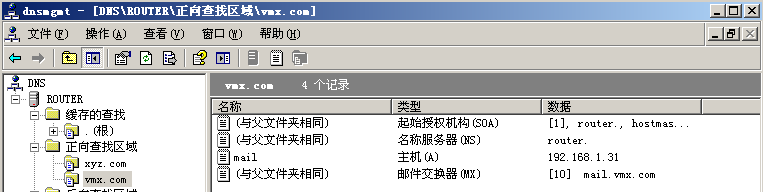

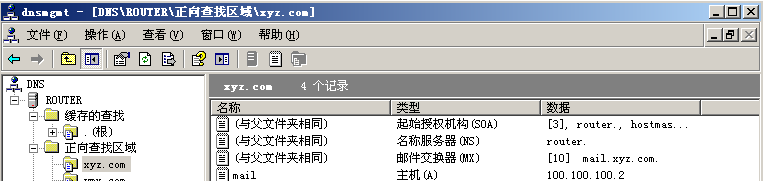

在服务器Router上添加vmx.com及xyz.com的的域名记录


Xyz.com域的邮件服务器通过ISA发布，因此此处邮件服务器地址是ISA的外网IP 100.100.100.2

Vmx.com域的邮件服务器类似于直接连接外网

做完上述设置，客户端使用该台DNS的服务器能正确解析出vmx及xyz的MX记录

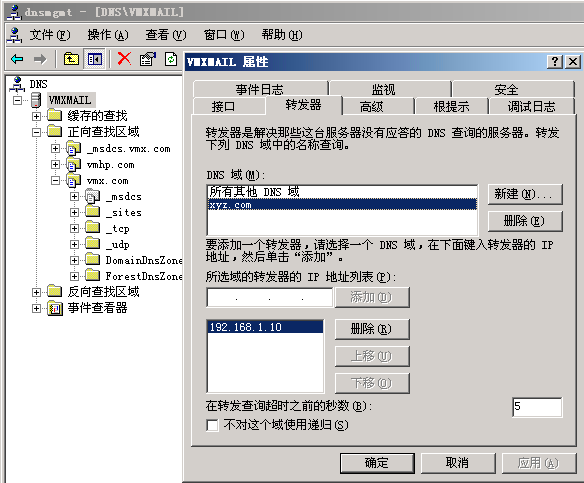

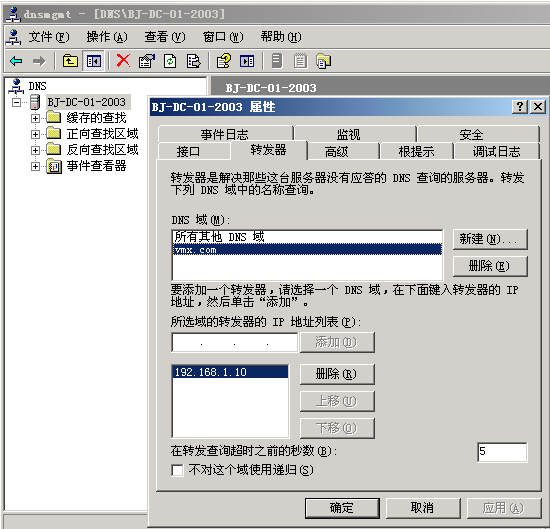

在服务器bj-dc-01-2003上解析vmx.com的域名记录


在服务器vmxmail上解析xyz.com的的域名记录




到此实验环境搭建完成，接下来配置ISA发布xyz.com的exchange服务器
