ZAM 3D入门教程(4)：Extrusion编辑器

在前面的两篇文章中我们主要讲解了Zam 3D中的场景编辑器，接下来我们来看一下另一个主要的编辑器：Extrusion编辑器

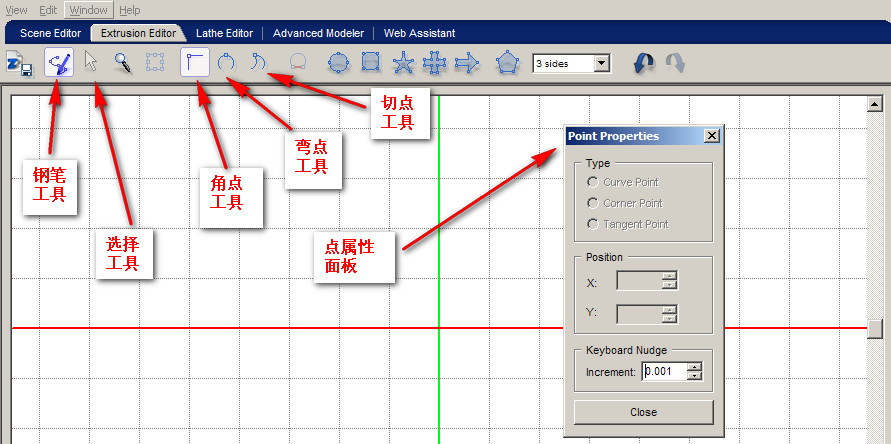

下面先来看下Extrusion编辑器的主要界面以及相关解释



4.1 工具栏

钢笔工具：使用方法同Expression Blend中的钢笔工具

选择工具：选择要操作的对象

角点工具：通过此工具可以移动图形的点

曲点工具：通过此工具可以将路径弯曲

切点工具：通过此工具处理点的切线



4.2 模型库

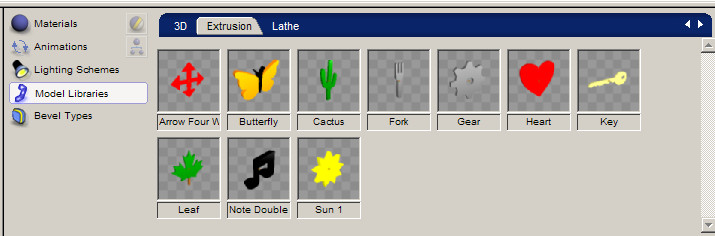

在Zam 3D界面的右下角，有许多库文件，我们可以选择库文件，直接拖至场景编辑器中

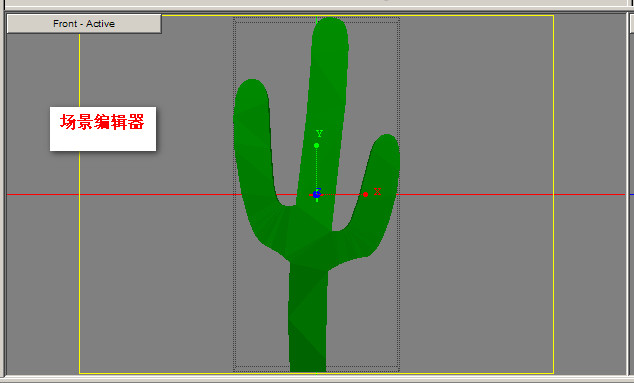

如，我们选择一个名为Cactus的模型，拖到Viewport中，如下图：



切换到Extrusion编辑器中，如下图，在Extrusion编辑器，我们可以拖到点，弯曲点来编辑这个模型





4.3 点属性面板

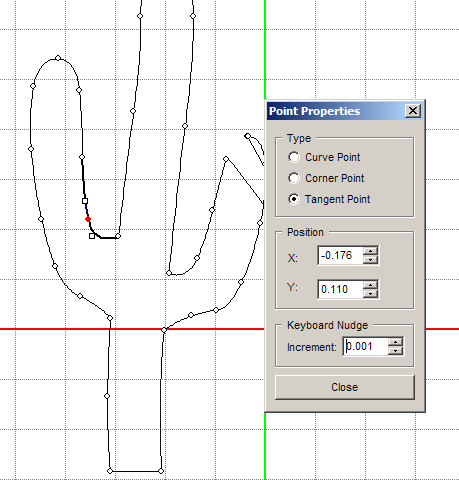

当我们选择某个具体的点后，点属性面板才会被启用，如下图：



类型：即选中点的类型，弯曲的点，角点还是切点

位置：即设置点的具体位置，分为X轴和Y轴

键盘递增值：即我们使用键盘方向键进行微调时的增值大小



4.4 编辑路径

当我们鼠标移至点附近时，会发现有如下的鼠标指示箭头



我们在初中的时候就知道两点确定一条直线 ，其实两点确定的不只是一条直线，还有曲线等。不论这些，反正我们知道了线是由点构成的，我们在操作点的同时也改变了线的样子。

通过对点的操作我们可以弯曲路径、旋转路径、移动路径等。

同样我们也可以复制路径，选择要复制的路径，双击要复制的路径，按快捷键Ctrl+C即可。



4.5 处理复杂的图形

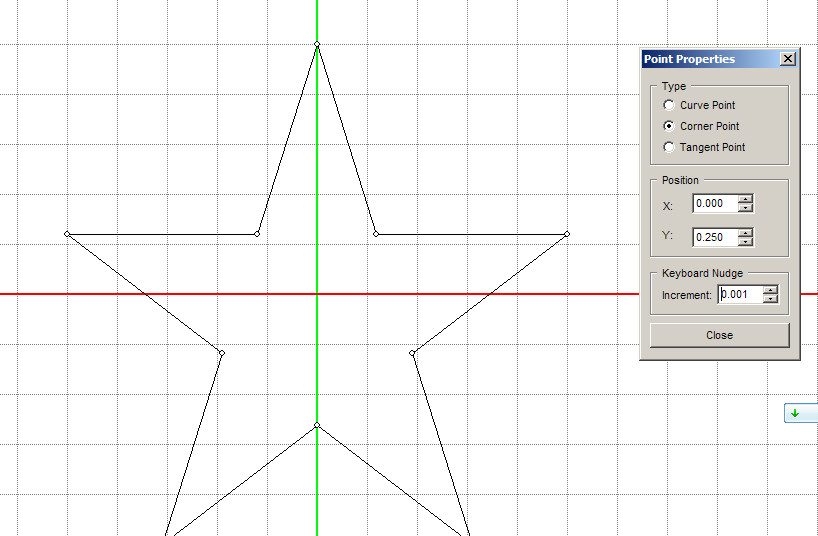

 Zam 3D的Extrusion 编辑器默认带了几个图形，我们只有双击就能将其添加到extrusion编辑器中



 接下来我们就可以编辑这些默认的图形来做我们想要的图形
