使用Haproxy搭建WEB群集

1.          实验需求：

1)     2台服务器部署NgINX服务

2)  1台做Haproxy调度器

3)  搭建负载均衡，测试其效果。

2.          实验环境：

主机

操作系统

IP地址

主要软件

Haproxy

RedHat6.5  32位

192.168.10.10

haproxy-1.4.24.tar.gz

Nginx服务器1

CentOS--6.5 32位

192.168.10.15

nginx-1.5.10.tar.gz

Nginx服务器2

CentOS--6.5 32位

192.168.10.18

nginx-1.5.10.tar.gz

客户端

win7

192.168.10.5

IE浏览器

3.      实验步骤：

基本安装操作：

1.在2台服务器上搭建WEB服务

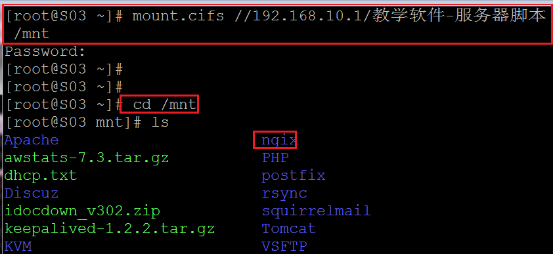

Server-01：

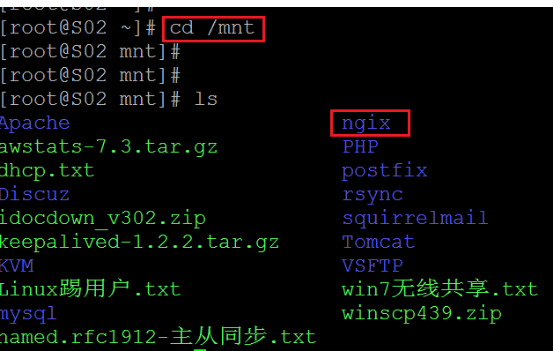

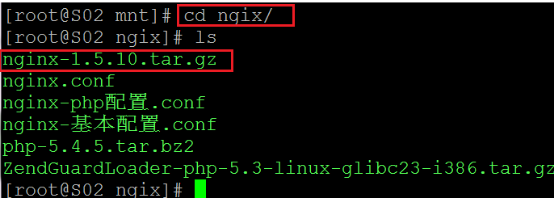

解压：



创建一个系统用户

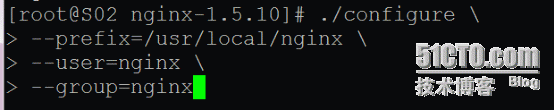

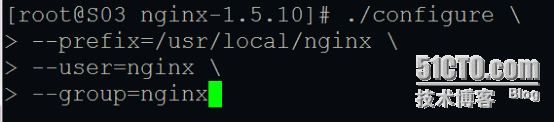

配置：


编译并安装


创建一个软连接


写入一个测试页: 并启动nginx

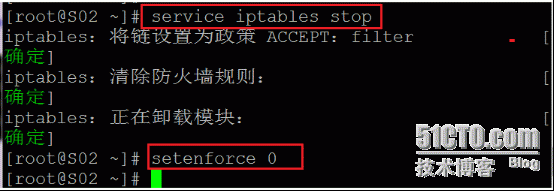

关闭防火墙和selinux；

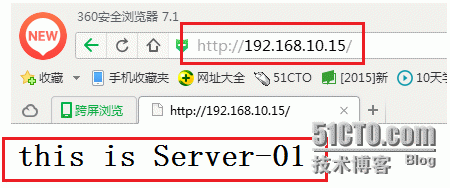

测试是否正常：




Server-02：




















2.在1台服务器上搭建Haproxy服务

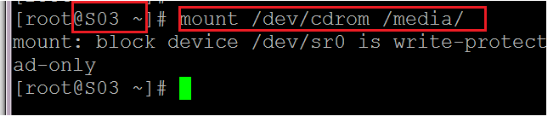

①　挂载光盘

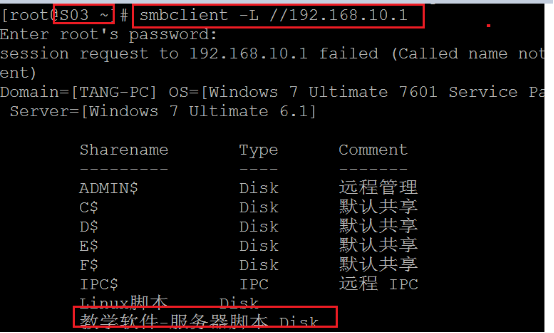

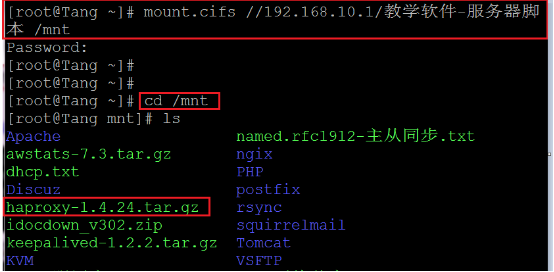

②　把本地磁盘的文件共享到linux中。

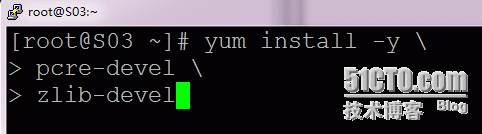

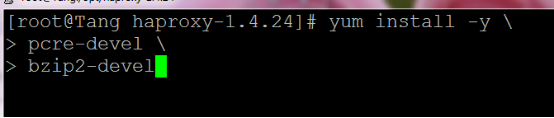

③　编译安装Haproxy:



④　Haproxy 服务器配置：




创建配置文件目录：


将haproxy.cfg文件复制到配置文件目录：

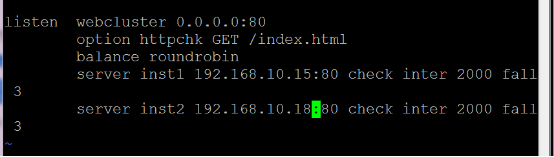

⑤　配置Haproxy文件：

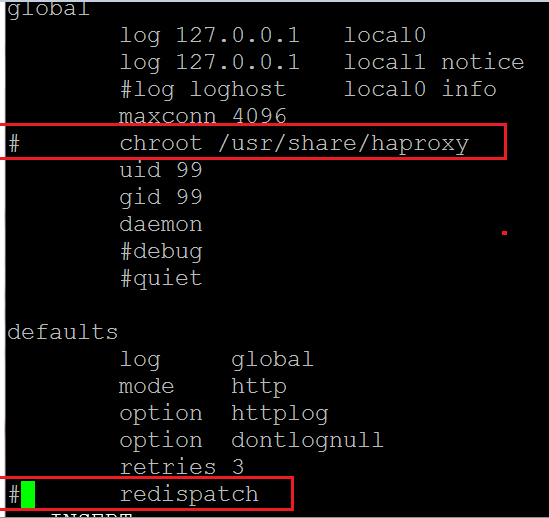

下面两行加上注释（#）



⑥　创建自启动脚本

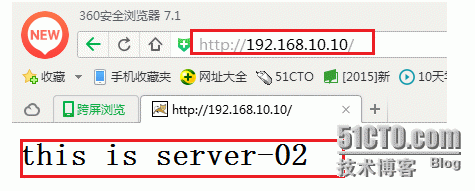

⑦　测试WEB集群：

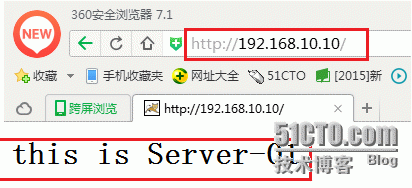

刷新一下：


如果Haproxy服务器出现故障，是否影响集群使用？如何保证Haproxy高可用。

这时我们就要使用keepalived双机热备。要在Haproxy服务器上搭建Keepalived，这样类似实现切换。让用户不感知服务器出现故障。
