前言:
　　之前博文"台球游戏的核心算法和AI(1)" 中, 提到过想用HTML5+Box2d来编写实现一个台球游戏. 以此来对比感慨一下游戏物理引擎的巨大威力.
　　做为H5+box2d的初学者, 将简单讲讲box2d的一些基础概念, 并对一个sample样例做下讲解. 权作学习笔记.

资料:
　　box2d源自flash版, 后迁移到各个语言版本, box2dweb是与最新flash版本同步的js 2D物理引擎库.
　　box2dweb版网址: http://code.google.com/p/box2dweb/.
　　box2d官网: http://box2d.org/.

基本概念:
　　世界: b2world
　　box2d物体依托的世界存在, 其需指定重力向量, 以及静止物体的休眠开关.

var world = new b2World(gravity, doSleep);

　　刚体: b2body
　　物理世界中的具体物体, 有动态/静态物体之分.
　　夹具: b2fixture
　　定义物体的形状,材质属性(密度, 摩擦系数,弹性系数)等等.

代码样例:
　　box2dweb库采用当前最新的Box2dWeb-2.1a.3. 该库只包含一个js文件, 并附带了样例.
　　文件组织结构如下所示:
　　
　　我们以sample.html为例, 对box2dweb库做下简单的讲解.

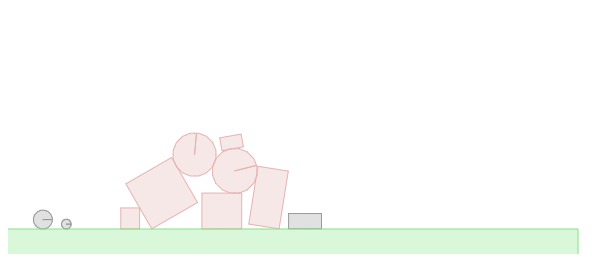

　　展示的效果如下:
　　

　　具体代码如下:

<html>
   <head>
      <title>Box2dWeb example</title>
   </head>
   <body onload="init();">
      <canvas id="canvas" width="600" height="400"></canvas>
   </body>
   <script type="text/javascript" src="Box2dWeb-2.1.a.3.min.js"></script>
   <script type="text/javascript">
      var world;

      function init() {
         var   b2Vec2 = Box2D.Common.Math.b2Vec2
         	,	b2BodyDef = Box2D.Dynamics.b2BodyDef
         	,	b2Body = Box2D.Dynamics.b2Body
         	,	b2FixtureDef = Box2D.Dynamics.b2FixtureDef
         	,	b2Fixture = Box2D.Dynamics.b2Fixture
         	,	b2World = Box2D.Dynamics.b2World
         	,	b2MassData = Box2D.Collision.Shapes.b2MassData
         	,	b2PolygonShape = Box2D.Collision.Shapes.b2PolygonShape
         	,	b2CircleShape = Box2D.Collision.Shapes.b2CircleShape
         	,	b2DebugDraw = Box2D.Dynamics.b2DebugDraw
            ;

         world = new b2World(
               new b2Vec2(0, 10)    //gravity
            ,  true                 //allow sleep
         );

         var fixDef = new b2FixtureDef;
         fixDef.density = 1.0;
         fixDef.friction = 0.5;
         fixDef.restitution = 0.2;

         var bodyDef = new b2BodyDef;

         //create ground
         bodyDef.type = b2Body.b2_staticBody;
         bodyDef.position.x = 9;
         bodyDef.position.y = 13;
         fixDef.shape = new b2PolygonShape;
         fixDef.shape.SetAsBox(10, 0.5);
         world.CreateBody(bodyDef).CreateFixture(fixDef);

         //create some objects
         bodyDef.type = b2Body.b2_dynamicBody;
         for(var i = 0; i < 10; ++i) {
            if(Math.random() > 0.5) {
               fixDef.shape = new b2PolygonShape;
               fixDef.shape.SetAsBox(
                     Math.random() + 0.1 //half width
                  ,  Math.random() + 0.1 //half height
               );
            } else {
               fixDef.shape = new b2CircleShape(
                  Math.random() + 0.1 //radius
               );
            }
            bodyDef.position.x = Math.random() * 10;
            bodyDef.position.y = Math.random() * 10;
            world.CreateBody(bodyDef).CreateFixture(fixDef);
         }

         //setup debug draw
         var debugDraw = new b2DebugDraw();
			debugDraw.SetSprite(document.getElementById("canvas").getContext("2d"));
			debugDraw.SetDrawScale(30.0);
			debugDraw.SetFillAlpha(0.3);
			debugDraw.SetLineThickness(1.0);
			debugDraw.SetFlags(b2DebugDraw.e_shapeBit | b2DebugDraw.e_jointBit);
			world.SetDebugDraw(debugDraw);

         window.setInterval(update, 1000 / 60);
      };

      function update() {
         world.Step(
               1 / 60   //frame-rate
            ,  10       //velocity iterations
            ,  10       //position iterations
         );
         world.DrawDebugData();
         world.ClearForces();
      };

   </script>


</html>

　　js应该没有类似java和c#的命令空间的概念, 为避免冲突, 往往通过添加前缀名来解决, 比如box2dweb的采用b2前缀. 另一方面, 其通过简写的技巧来缩短类和函数的引用.

var b2Vec2 = Box2D.Common.Math.b2Vec2
　　, b2BodyDef = Box2D.Dynamics.b2BodyDef
　　, b2Body = Box2D.Dynamics.b2Body
　　, b2FixtureDef = Box2D.Dynamics.b2FixtureDef
　　, b2Fixture = Box2D.Dynamics.b2Fixture
　　, b2World = Box2D.Dynamics.b2World
　　, b2MassData = Box2D.Collision.Shapes.b2MassData
　　, b2PolygonShape = Box2D.Collision.Shapes.b2PolygonShape
　　, b2CircleShape = Box2D.Collision.Shapes.b2CircleShape
　　, b2DebugDraw = Box2D.Dynamics.b2DebugDraw
;

　　注: 通过简写来缩短类名和函数对象的引用.
　　• 创建世界

world = new b2World(
　　new b2Vec2(0, 10) //gravity
　　, true //allow sleep
);

　　• 创建地面

var bodyDef = new b2BodyDef;
//create ground
bodyDef.type = b2Body.b2_staticBody;
bodyDef.position.x = 9;
bodyDef.position.y = 13;
fixDef.shape = new b2PolygonShape;
fixDef.shape.SetAsBox(10, 0.5);
world.CreateBody(bodyDef).CreateFixture(fixDef);

　　注: b2Body.b2_staticBody标示该物体为静态物体(固定物), 一个物体由b2BodyDef和b2FixtureDef来确定.
　　• 创建刚体

//create some objects
bodyDef.type = b2Body.b2_dynamicBody;
for(var i = 0; i < 10; ++i) {
　　if(Math.random() > 0.5) {
　　　　fixDef.shape = new b2PolygonShape;
　　　　fixDef.shape.SetAsBox(
　　　　　　Math.random() + 0.1 //half width
　　　　　　, Math.random() + 0.1 //half height
　　　　);
　　} else {
　　　　fixDef.shape = new b2CircleShape(
　　　　　　Math.random() + 0.1 //radius
　　　　);
　　}
　　bodyDef.position.x = Math.random() * 10;
　　bodyDef.position.y = Math.random() * 10;
　　world.CreateBody(bodyDef).CreateFixture(fixDef);
}

　　注: 这边随机创建了10个圆形/矩形的物体
　　• box2dweb的调试器(可视化)

//setup debug draw
var debugDraw = new b2DebugDraw();
debugDraw.SetSprite(document.getElementById("canvas").getContext("2d"));
debugDraw.SetDrawScale(30.0);
debugDraw.SetFillAlpha(0.3);
debugDraw.SetLineThickness(1.0);
debugDraw.SetFlags(b2DebugDraw.e_shapeBit | b2DebugDraw.e_jointBit);
world.SetDebugDraw(debugDraw);

　　注: DrawScale为物理世界和像素的比例值, 以及Sprite的canvas的2d上下文.
　　• 事件驱动
　　注册定时器, 定时更新. 而物理引擎的world.step函数是整个box2d的核心, 其模拟/驱动了物理世界的运行.

window.setInterval(update, 1000 / 60);

function update() {
　　world.Step(
　　　　1 / 60 //frame-rate
　　　　, 10 //velocity iterations
　　　　, 10 //position iterations
　　);
　　world.DrawDebugData();
　　world.ClearForces();
};

总结:
　　从这个sample代码中, 学习到了很多. 实践出真知, 希望自己作为一个html5er的初学者能快速成长.
