[转] C#中绘制矢量图形

无涯 原文 C# 绘制矢量图形 [原创]



    近来参与了一个项目，软件主要的功能就是使用C#画矢量图，然后导出到Word、Excel、Powerpoint中，并且能够再次被编辑。以下是我们的解决过程：

    首先应该确定在Office文档中可编辑图形使用的格式；学习了相关资料，了解到Office文档主要支持三种矢量图的格式：1、VML图形，2、WMF 文件格式，3、EMF文件格式。由于VML图开一般使用HTML语言进行描述，不便于进行操作，因此决定采用WMF和EMF文件格式。

    接下来的工作就是要让C#根据提供的数据生成WMF或EMF格式的矢量图形；学习了C#提供的GDI+绘图类库，GDI+可以绘制矢量图形，代码示例如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62

/// <summary>    /// 导出为 Emf 或 Wmf 文件    /// </summary>    /// <param name="filePath">文件路径</param>    /// <returns>是否成功</returns>    private  bool  Export( string  filePath)    {     try     {      Bitmap bmp =  new  Bitmap(220,220);      Graphics gs = Graphics.FromImage(bmp);      Metafile mf  =  new  Metafile(filePath,gs.GetHdc());        Graphics g = Graphics.FromImage(mf);        Draw(g);        g.Save();      g.Dispose();      mf.Dispose();        return  true ;     }     catch     {      return  false ;     }    }    /// <summary>    /// 绘制图形    /// </summary>    /// <param name="g">用于绘图的Graphics对象</param>    private  void  Draw(Graphics g)    {     HatchBrush hb =  new  HatchBrush(HatchStyle.LightUpwardDiagonal, Color.Black, Color.White);       g.FillEllipse(Brushes.Gray,10f,10f,200,200);     g.DrawEllipse( new  Pen(Color.Black,1f),10f,10f,200,200);       g.FillEllipse(hb,30f,95f,30,30);     g.DrawEllipse( new  Pen(Color.Black,1f),30f,95f,30,30);       g.FillEllipse(hb,160f,95f,30,30);     g.DrawEllipse( new  Pen(Color.Black,1f),160f,95f,30,30);       g.FillEllipse(hb,95f,30f,30,30);     g.DrawEllipse( new  Pen(Color.Black,1f),95f,30f,30,30);       g.FillEllipse(hb,95f,160f,30,30);     g.DrawEllipse( new  Pen(Color.Black,1f),95f,160f,30,30);       g.FillEllipse(Brushes.Blue,60f,60f,100,100);     g.DrawEllipse( new  Pen(Color.Black,1f),60f,60f,100,100);       g.FillEllipse(Brushes.BlanchedAlmond,95f,95f,30,30);     g.DrawEllipse( new  Pen(Color.Black,1f),95f,95f,30,30);       g.DrawRectangle( new  Pen(System.Drawing.Brushes.Blue,0.1f),6,6,208,208);       g.DrawLine( new  Pen(Color.Black,0.1f),110f,110f,220f,25f);     g.DrawString( "剖面图" , new  Font( "宋体" ,9f),Brushes.Green,220f,20f); }



 产生的图形如下：

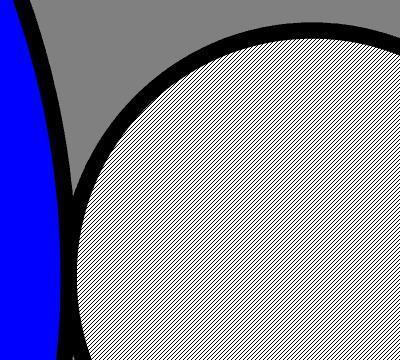

放大后效果：

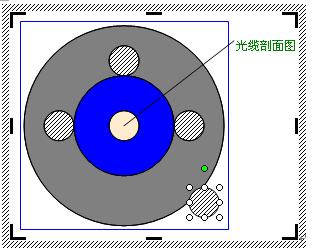

 在Word 中编辑图形的效果：

至此，实现了该软件的技术要求功能。
