【作业】将2台交换机分别连接2台PC机,设置不同vlan,实现不同vlan之间互通

本博客详细介绍了如何通过配置两台交换机,将四台PC机分别分配到不同的VLAN中,并确保不同VLAN之间的通信。在LSW8和LSW9交换机上,设置了各端口为hybrid模式,并创建了VLAN10和VLAN20。经过配置,实现了PC1与PC3,PC2与PC4的互通。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

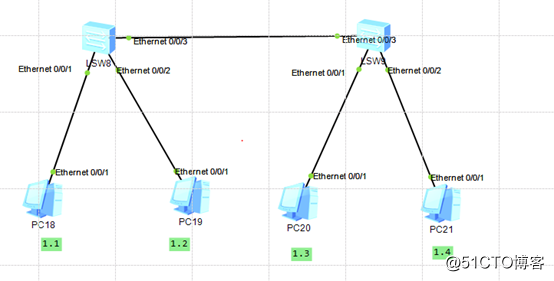

将2台交换机分别连接2台PC机,设置不同vlan,实现不同vlan之间互通

配置好后,设置PC机分别为
192.168.1.1
192.168.1.2
192.168.1.3
192.168.1.4
【作业】将2台交换机分别连接2台PC机,设置不同vlan,实现不同vlan之间互通

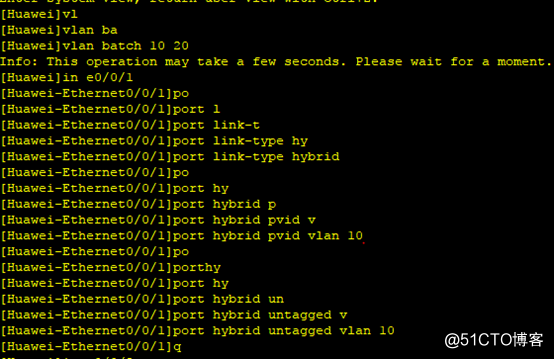

配置LSW8交换机E0/0/1端口为hybrid模式,创建vlan10 ,将此口标签设置vlan10,通过vlan10的数据会解封标签【作业】将2台交换机分别连接2台PC机,设置不同vlan,实现不同vlan之间互通

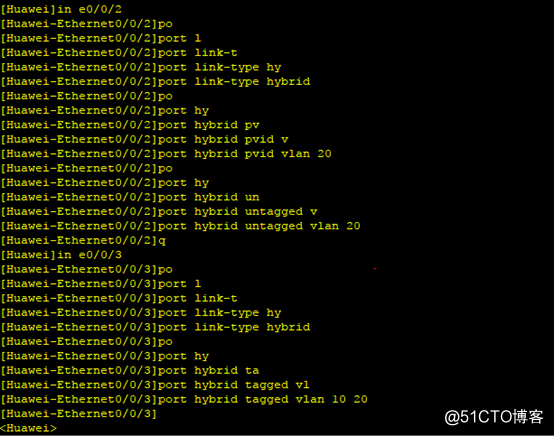

设置E0/0/2口为hybrid模式。此口标签为vlan20,通过vlan20的数据会解封标签
设置E0/0/3口为hybrid模式,通过vlan10,20的数据不会解封标签
【作业】将2台交换机分别连接2台PC机,设置不同vlan,实现不同vlan之间互通
设置LSW9

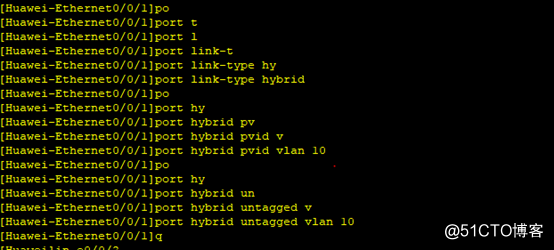

设置E0/0/1端口为hybrid模式,创建vlan10 ,将此口标签设置vlan10,通过vlan10的数据会解封标签
【作业】将2台交换机分别连接2台PC机,设置不同vlan,实现不同vlan之间互通
设置E0/0/2口为hybrid模式。此口标签为vla
