84、网关负载均衡配置实验之GLBP

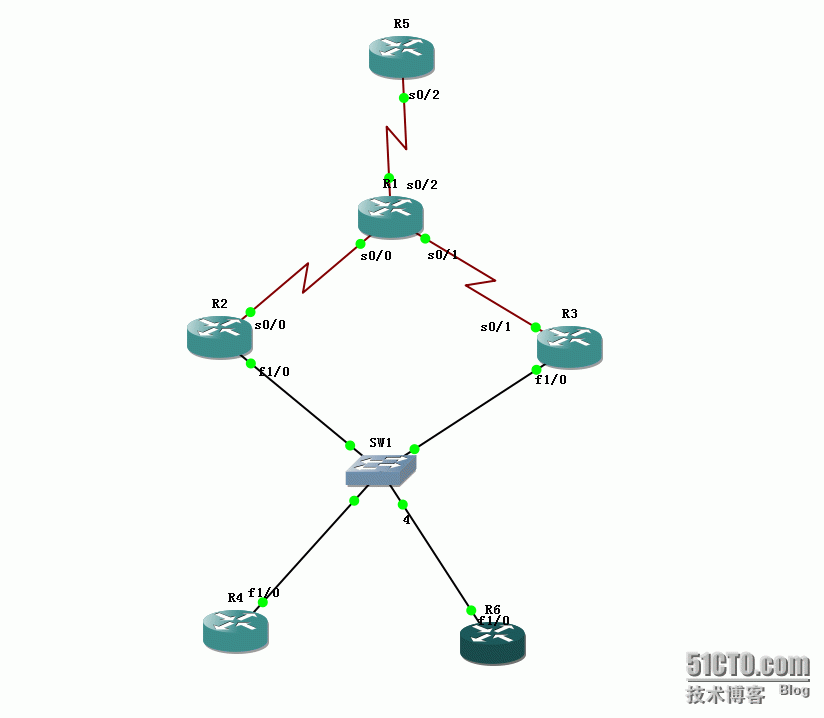

1、实验拓扑

Gateway Load Balancing Protocol

AVF(Active virtual forwarder)

所有运行GLBP的路由器，交换机都成为AVF

AVG(Active virtual gateway)

从所有AVF中选取出一个AVG（高优先级，高IP）

GLBP一个虚拟网关IP，多个虚拟MAC（AVG为每台AVF分配一个虚拟MAC地址）

当PC发送ARP Request时，AVG进行响应，回应一个虚拟MAC地址，该虚拟MAC地址可能是AVG本身的虚拟MAC地址，也可能是其中AVF中任一个的虚拟MAC地址。

2、基础配置

R1配置

interface Serial0/0

 ip address 12.1.1.1 255.255.255.0

interface Serial0/1

 ip address 13.1.1.1 255.255.255.0

interface Serial0/2

 ip address 15.1.1.1 255.255.255.0

router ospf 110

 router-id 1.1.1.1

 log-adjacency-changes

 network 12.1.1.0 0.0.0.255 area 0

 network 13.1.1.0 0.0.0.255 area 0

 network 15.1.1.0 0.0.0.255 area 0

R2配置

interface Serial0/0

 ip address 12.1.1.2 255.255.255.0

interface FastEthernet1/0

 ip address 100.1.1.2 255.255.255.0

router ospf 110

 router-id 2.2.2.2

 network 12.1.1.0 0.0.0.255 area 0

 network 100.1.1.0 0.0.0.255 area 0

R3配置

interface Serial0/1

 ip address 13.1.1.3 255.255.255.0

interface FastEthernet1/0

 ip address 100.1.1.3 255.255.255.0

router ospf 110

 router-id 3.3.3.3

 network 13.1.1.0 0.0.0.255 area 0

 network 100.1.1.0 0.0.0.255 area 0

R4配置

no ip routing

interface FastEthernet1/0

 ip address 100.1.1.4 255.255.255.0

ip default-gateway 100.1.1.254

R5配置

interface Serial0/2

 ip address 15.1.1.5 255.255.255.0

router ospf 110

 router-id 5.5.5.5

 network 15.1.1.0 0.0.0.255 area 0

R6配置

no ip routing

interface FastEthernet1/0

 ip address 100.1.1.6 255.255.255.0

ip default-gateway 100.1.1.254

3、配置GLBP

R2配置

interface FastEthernet1/0

 glbp 1 ip 100.1.1.254

R3配置

interface FastEthernet1/0

 glbp 1 ip 100.1.1.254

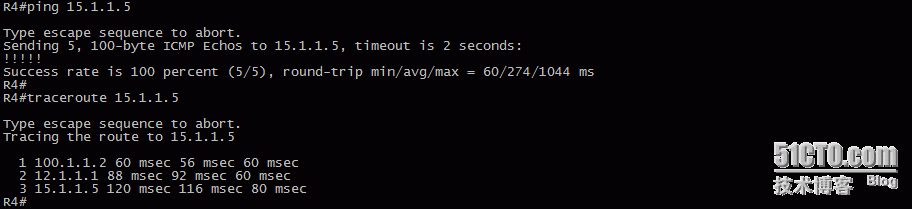

3、测试GLBP

两台不同的PC分别从不同的路由器出去了，证明确实起到了负载均衡。
