WPF绘制矢量图形模糊的问题

最新推荐文章于 2024-01-20 11:55:17 发布

weixin_34112181

最新推荐文章于 2024-01-20 11:55:17 发布

阅读量600

点赞数

本文探讨了WPF中抗锯齿功能导致的问题，如线条模糊、变粗等，并介绍了几种解决方案，包括设置像素对齐、对齐参考线、设置EdgeMode及UseLayoutRounding。

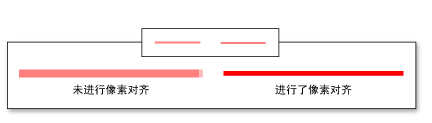

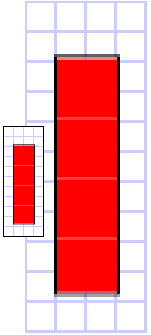

WPF默认提供了抗锯齿功能，通过向外扩展的半透明边缘来实现模糊化。由于WPF采用了设备无关单位，当设备DPI大于系统DPI时，可能会产生像素自动扩展问题，这就导致线条自动向外扩展一个像素，并且与边缘相邻的线条颜色变成了半透明，如下图所示:

这种特性在绘制细线条的时候会导致一些我们所不期望的结果：颜色变淡，线条模糊，线条变粗。很多时候，我们是无法绘制一个像素的清晰的线条的。对于这个问题，WPF给我们提供了几种解决方案：

1、设置像素对齐

对于系统内置的一些控件，通过设置SnapsToDevicePixels为true，可以非常方便的实现像素对齐。

这个属性是有继承效果的，只要在父控件上设置了，其所有的子控件都是生效的。但它有时会出现改变窗口大小时线条消失的情况

2、设置对齐参考线

方法1只针对系统的内置的一些控件有效，但对于使用DrawingVisual等方式自绘的图形则没有效果。此时可以通过设置参考线解决这一问题。

简单的示例如下：

void render(DrawingContext dc)
{
    var pen = new Pen(Brushes.Black, 1);
    var d = pen.Thickness / 2;

    var guidelines = new GuidelineSet(new []{d}, new[]{d});
    dc.PushGuidelineSet(guidelines);

    dc.DrawLine(pen, new Point(30, 10), new Point(30, 80));
    dc.DrawLine(pen, new Point(50, 20), new Point(50, 80));
}

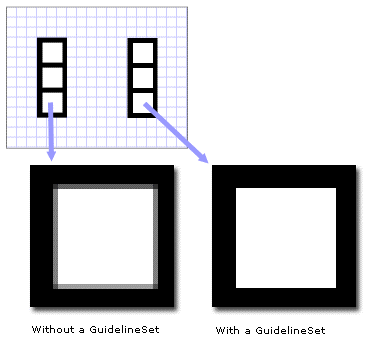

具体代码参见MSDN：Apply a GuidelineSet to a Drawing，也可以参看这篇文章WPF DrawingContext seems ignore SnapToDevicePixels

3、设置 RenderOptions.EdgeMode="Aliased"

前面的设置参考线方式效果较好，不过需要编写较多的代码，并且只能适用于水平或垂直的线条。很多时候，我使用的是设置 RenderOptions.EdgeMode="Aliased"（如果在代码中则是使用this.SetValue(RenderOptions.EdgeModeProperty, EdgeMode.Aliased)），

4、设置UseLayoutRounding="True"

这个是在WPF4后增加的一个选项，用来控制布局舍入的，用来控制图片模糊的效果非常好，用于控制控件的模糊效果也不错的。不过也是对DrawingContext绘制的图形没有效果的。

小结：WPF的抗锯齿效果在给我们带来的很好的视觉效果的同时，也给我们带来的不少困扰，本文就总结了几种常见的解决方案，希望能对大家的工作带来一点帮助。
