深入理解 Neutron -- OpenStack 网络实现（2）：VLAN 模式

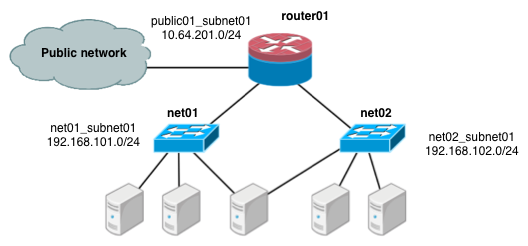

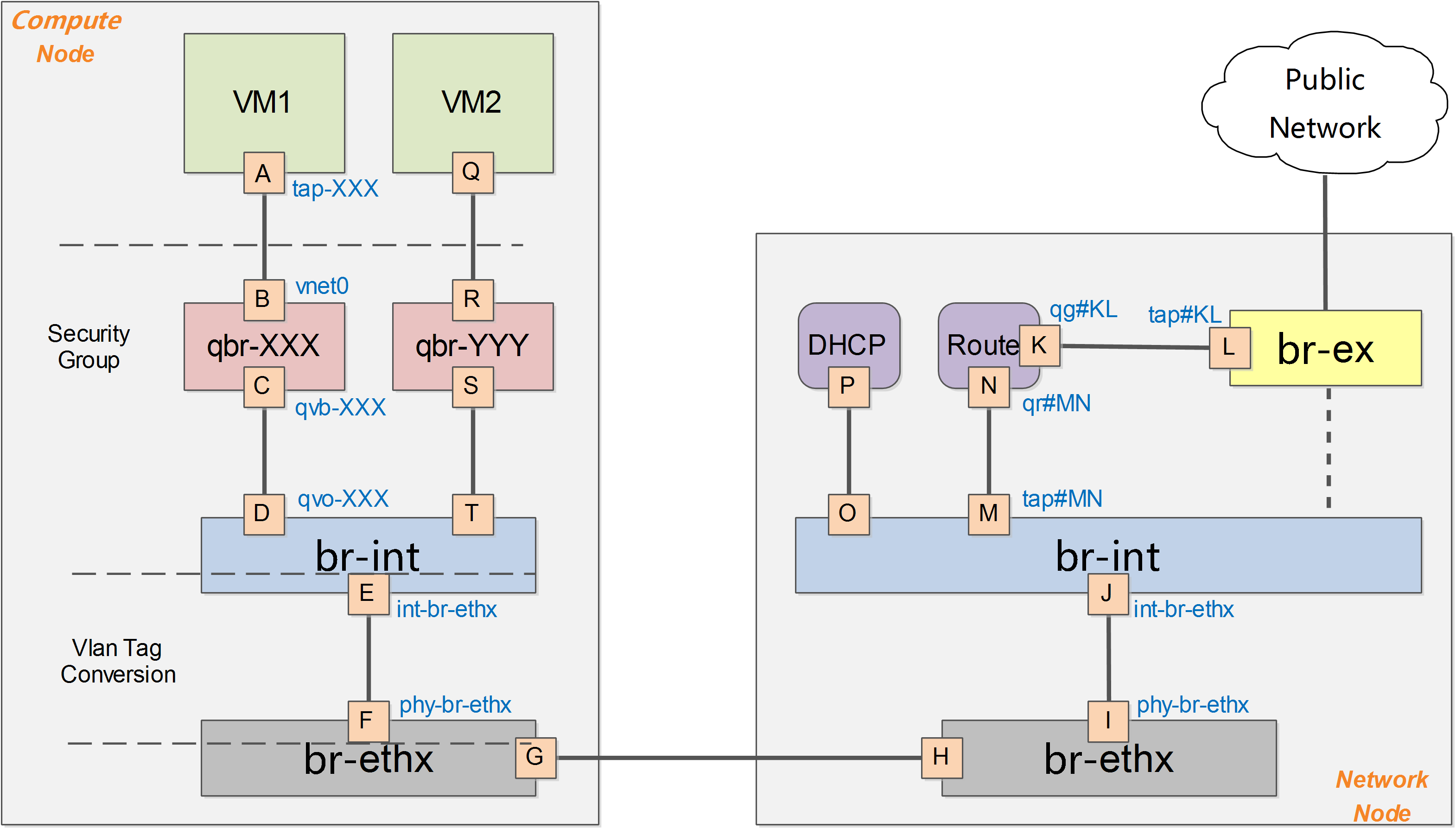

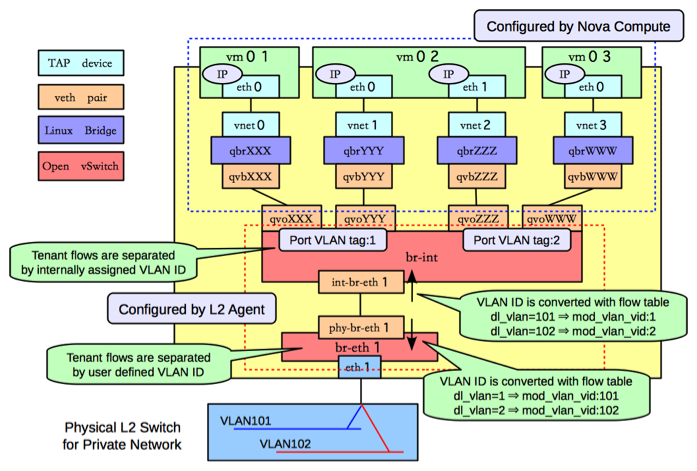

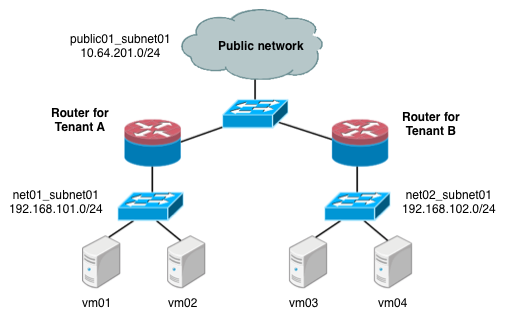

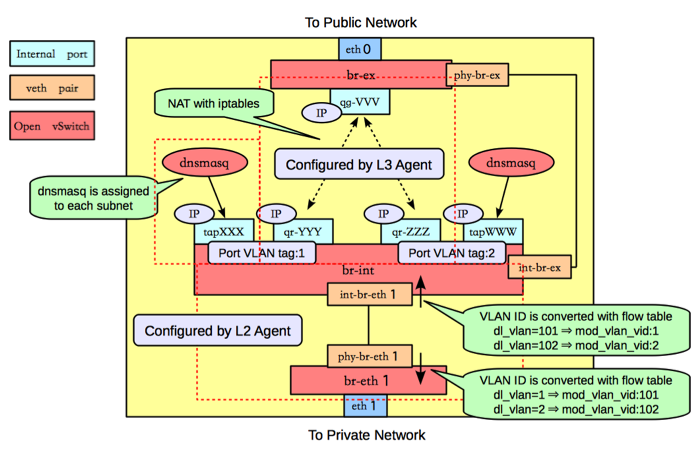

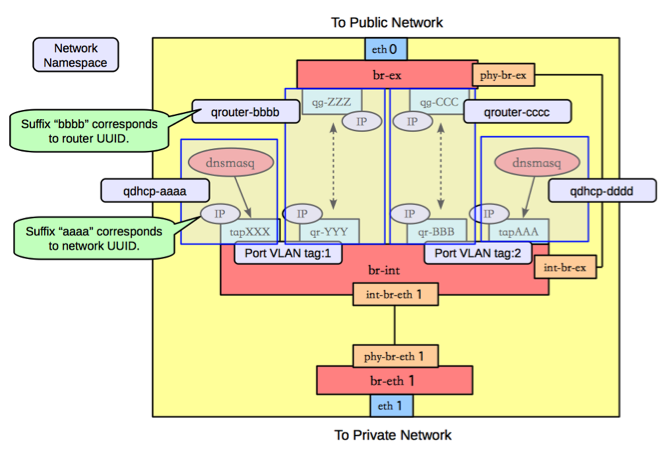

问题导读 1.br-int、br-ethx的作用是什么？ 2.安全组策略是如何实现的？ 3.VLAN 模式与GRE模式有哪些不同点？流量上有哪些不同？ 4.L3 agent实现了什么功能？ 接上篇深入理解 Neutron -- OpenStack 网络实现（1） Vlan模式下的系统架构跟GRE模式下类似，如下图所示。 需要注意的是，在vlan模式下，vlan tag的转换需要在br-int和br-ethx两个网桥上进行相互配合。即br-int负责从int-br-ethX过来的包（带外部vlan）转换为内部vlan，而br-ethx负责从phy-br-ethx过来的包（带内部vlan）转化为外部的vlan。 （个人对 vlan tag的理解，应该是对vlan的一个人为标记，起到识别的作用 ）   <ignore_js_op> 下面进行一些细节的补充讨论，以Vlan作为物理网络隔离的实现。假如要实现同一个租户下两个子网，如下图所示：   <ignore_js_op> 计算节点 <ignore_js_op> 查看网桥信息，主要包括两个网桥：br-int和br-eth1： [Bash shell]  纯文本查看 复制代码 01 [root@Compute ~]# ovs-vsctl show 02 f758a8b8-2fd0-4a47-ab2d-c49d48304f82 03     Bridge "br-eth1" 04         Port "phy-br-eth1" 05             Interface "phy-br-eth1" 06         Port "br-eth1" 07             Interface "br-eth1" 08                 type: internal 09         Port "eth1" 10             Interface "eth1" 11     Bridge br-int 12         Port "qvoXXX" 13             tag: 1 14             Interface "qvoXXX" 15         Port "qvoYYY" 16             tag: 1 17             Interface "qvoYYY" 18         Port "qvoZZZ" 19              tag: 2 20              Interface "qvoZZZ" 21         Port "qvoWWW" 22              tag: 2 23              Interface "qvoWWW" 24         Port "int-br-eth1" 25             Interface "int-br-eth1" 26         Port br-int 27             Interface br-int 28                 type: internal 类似GRE模式下，br-int负责租户隔离，br-eth1负责跟计算节点外的网络通信。 在Vlan模式下，租户的流量隔离是通过vlan来进行的，因此此时包括两种vlan，虚拟机在Compute Node内流量带有的local vlan和在Compute Node之外物理网络上隔离不同租户的vlan。   br-int和br-eth1分别对从端口int-br-eth1和phy-br-eth1上到达的网包进行vlan tag的处理。此处有两个网，分别带有两个vlan tag（内部tag1对应外部tag101，内部tag2对应外部tag102）。 其中，安全组策略仍然在qbr相关的iptables上实现。   br-int 与GRE模式不同的是，br-int完成从br-eth1上过来流量（从口int-br-eth1到达）的vlan tag转换，可能的规则为 [Bash shell]  纯文本查看 复制代码 01 #ovs-ofctl dump-flows br-int 02  cookie=0x0, duration=100.795s, table=0, n_packets=6, n_bytes=468, idle_age=90, priority=2,in_port=3 actions=drop 03  cookie=0x0, duration=97.069s, table=0, n_packets=22, n_bytes=6622, idle_age=31, priority=3,in_port=3,dl_vlan=101 actions=mod_vlan_vid:1,NORMAL 04  cookie=0x0, duration=95.781s, table=0, n_packets=8, n_bytes=1165, idle_age=11, priority=3,in_port=3,dl_vlan=102 actions=mod_vlan_vid:2,NORMAL 05  cookie=0x0, duration=103.626s, table=0, n_packets=47, n_bytes=13400, idle_age=11, priority=1 actions=NORMAL br-eth1 br-eth1上负责从br-int上过来的流量（从口phy-br-eth1到达），实现local vlan到外部vlan的转换。 [Bash shell]  纯文本查看 复制代码 01 #ovs-ofctl dump-flows br-eth0 02 NXST_FLOW reply (xid=0x4): 03  cookie=0x0, duration=73.461s, table=0, n_packets=51, n_bytes=32403, idle_age=2, hard_age=65534, priority=4,in_port=4,dl_vlan=1 actions=mod_vlan_vid:101,NORMAL 04  cookie=0x0, duration=83.461s, table=0, n_packets=51, n_bytes=32403, idle_age=2, hard_age=65534, priority=4,in_port=4,dl_vlan=2 actions=mod_vlan_vid:102,NORMAL 05  cookie=0x0, duration=651.538s, table=0, n_packets=72, n_bytes=3908, idle_age=2574, hard_age=65534, priority=2,in_port=4 actions=drop 06  cookie=0x0, duration=654.002s, table=0, n_packets=31733, n_bytes=6505880, idle_age=2, hard_age=65534, priority=1 actions=NORMAL 网络节点 <ignore_js_op> 类似GRE模式下，br-eth1收到到达的网包，int-br-eth1和phy-br-eth1上分别进行vlan转换，保证到达br-int上的网包都是带有内部vlan tag，到达br-eth1上的都是带有外部vlan tag。br-ex则完成到OpenStack以外网络的连接。 查看网桥信息，包括三个网桥，br-eth1、br-int和br-ex。 [Bash shell]  纯文本查看 复制代码 01 #ovs 02 3bd78da8-d3b5-4112-a766-79506a7e2801 03     Bridge br-ex 04         Port "qg-VVV" 05             Interface "qg-VVV" 06                 type: internal 07         Port br-ex 08             Interface br-ex 09                 type: internal 10         Port "eth0" 11             Interface "eth0" 12     Bridge br-int 13         Port br-int 14             Interface br-int 15                 type: internal 16         Port "int-br-eth1" 17             Interface "int-br-eth0" 18         Port "tapXXX" 19             tag: 1 20             Interface "tapXXX" 21                 type: internal 22 Port "tapWWW" 23             tag: 2 24             Interface "tapWWW" 25                 type: internal 26         Port "qr-YYY" 27             tag: 1 28             Interface "qr-YYY" 29                 type: internal 30         Port "qr-ZZZ" 31             tag: 2 32             Interface "qr-ZZZ" 33                 type: internal 34     Bridge "br-eth1" 35         Port "phy-br-eth1" 36             Interface "phy-br-eth1" 37         Port "br-eth1" 38             Interface "br-eth1" 39                 type: internal 40         Port "eth1" 41             Interface "eth1" br-eth1 br-eth1主要负责把物理网络上外部vlan转化为local vlan。 [Bash shell]  纯文本查看 复制代码 01 #ovs-ofctl dump-flows br-eth1 02 NXST_FLOW reply (xid=0x4): 03  cookie=0x0, duration=144.33s, table=0, n_packets=13, n_bytes=28404, idle_age=24, hard_age=65534, priority=4,in_port=5,dl_vlan=101 actions=mod_vlan_vid:1,NORMAL 04  cookie=0x0, duration=144.33s, table=0, n_packets=13, n_bytes=28404, idle_age=24, hard_age=65534, priority=4,in_port=5,dl_vlan=102 actions=mod_vlan_vid:2,NORMAL 05  cookie=0x0, duration=608.373s, table=0, n_packets=23, n_bytes=1706, idle_age=65534, hard_age=65534, priority=2,in_port=5 actions=drop 06  cookie=0x0, duration=675.373s, table=0, n_packets=58, n_bytes=10625, idle_age=24, hard_age=65534, priority=1 actions=NORMAL br-int br-int上挂载了大量的agent来提供各种网络服务，另外负责对发往br-eth1的流量，实现local vlan转化为外部vlan。 [Bash shell]  纯文本查看 复制代码 01 #ovs-ofctl dump-flows br-int 02 NXST_FLOW reply (xid=0x4): 03  cookie=0x0, duration=147294.121s, table=0, n_packets=224, n_bytes=33961, idle_age=13, hard_age=65534, priority=3,in_port=4,dl_vlan=1 actions=mod_vlan_vid:101,NORMAL 04  cookie=0x0, duration=603538.84s, table=0, n_packets=19, n_bytes=2234, idle_age=18963, hard_age=65534, priority=2,in_port=4 actions=drop 05  cookie=0x0, duration=603547.134s, table=0, n_packets=31901, n_bytes=6419756, idle_age=13, hard_age=65534, priority=1 actions=NORMAL dnsmasq负责提供DHCP服务，绑定到某个特定的名字空间上，每个需要DHCP服务的租户网络有自己专属隔离的DHCP服务（图中的tapXXX和tapWWW上各自监听了一个dnsmasq）。 路由是L3 agent来实现，每个子网在br-int上有一个端口（qr-YYY和qr-ZZZ，已配置IP，分别是各自内部子网的网关），L3 agent绑定到上面。要访问外部的公共网络，需要通过L3 agent发出，而不是经过int-br-ex到phy-br-ex（实际上并没有网包从这个veth pair传输）。如果要使用外部可见的floating IP，L3 agent仍然需要通过iptables来进行NAT。 每个L3 agent或dnsmasq都在各自独立的名字空间中，如下图所示，其中同一租户的两个子网都使用了同一个路由器。   <ignore_js_op> 对于子网使用不同路由器的情况，多个路由器会在自己独立的名字空间中。例如要实现两个租户的两个子网的情况，如下图所示。 <ignore_js_op> 这种情况下，网络节点上的名字空间如下图所示。 <ignore_js_op> br-ex br-ex要做的事情很简单，只需要正常转发即可。 [Bash shell]  纯文本查看 复制代码 01 #ovs-ofctl dump-flows br-ex 02 NXST_FLOW reply (xid=0x4): 03  cookie=0x0, duration=6770.969s, table=0, n_packets=5411, n_bytes=306944, idle_age=0, hard_age=65534, priority=0 actions=NORMAL
