3dsMax多孔空心球建模教程

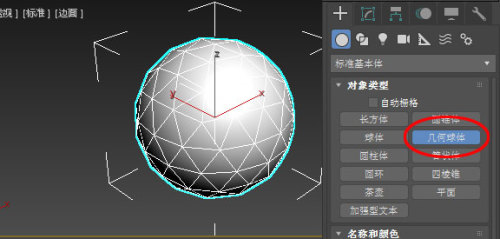

  1. 创建几何球体。右边命令面板,“创建->几何体->几何球体”

wKioL1fzDz3StL8FAACNULpvLuo968.jpg-wh_50

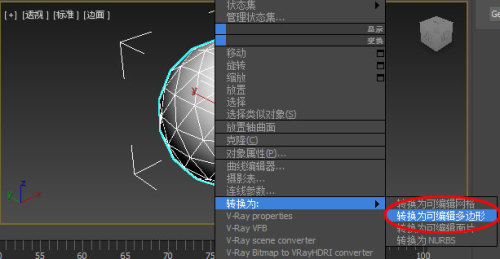

  1. 将球体转化为可编辑多边形。在球体上右键,弹出的菜单中选择“转换为->转换为可编辑多边形”

wKiom1fzD1HQXGTLAACZ7mahufk955.jpg-wh_50

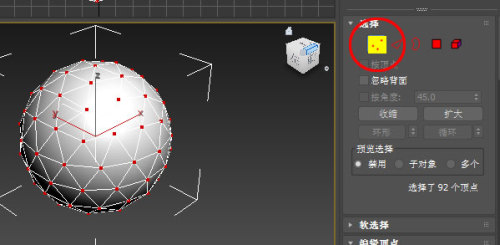

  1. 点击右边命令面板顶点子物体按钮,进入顶点子物体,“Ctrl+A”全选择所有顶点,使用切角命令,把表面转化成六边形面构成。

wKiom1fzD2LCJXGgAACKvQRV1JA042.jpg-wh_50

(选择所有顶点)



wKioL1fzD2-AMlzUAACn69aIjLg535.jpg-wh_50

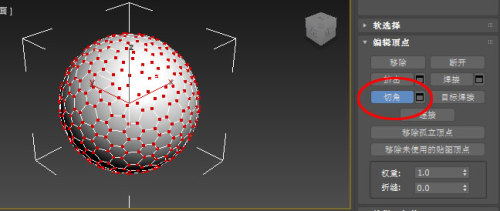

(选择切角命令,按住鼠标在顶点上拖动,直到球体表面呈现比较均匀的六边形。)

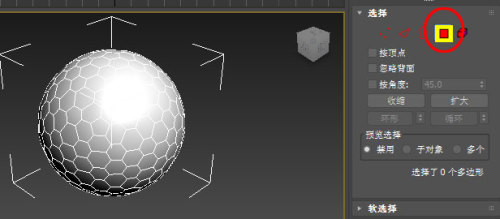

  1. 切换到多边形子物体(面子物体),选择所有面,使用插入命令,给六形边一个轮廓。

wKioL1fzD3uzNTitAAB18Qx7Akg159.jpg-wh_50

(切换到多边形子物体)

wKiom1fzD4nQDxWrAADmp428s3s334.jpg-wh_50

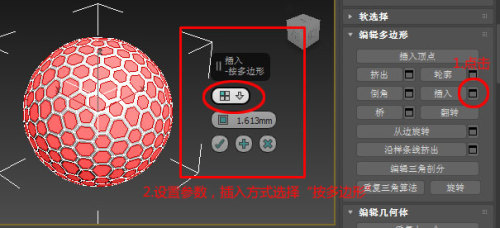

(点击命令面板“插入”后面的窗口图标,然后设置参数,点击“对号”按钮确定。)

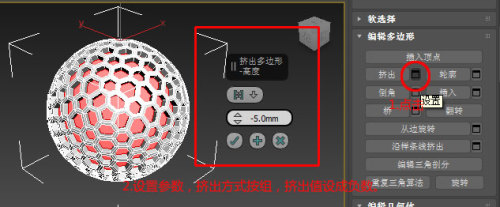

  1. 对默认被选中的面应用倒角或挤出命令,目的是产生一个厚度感。

wKiom1fzD5fwvv0BAADUplCNnSg276.jpg-wh_50

(点击命令面板“挤出”后面的窗口图标,然后设置参数,点击“对号”按钮确定。)

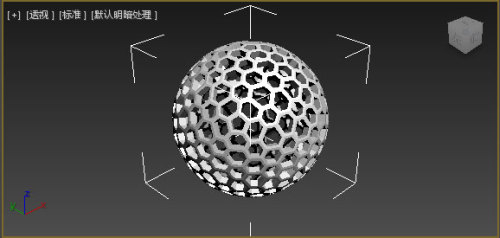

  1. 删除默认选中的面,得到镂空的球体。

wKioL1fzD6aC25iAAABvbc0vbnc580.jpg-wh_50

(保持挤出后默认选择的面,点击键盘上的“Delete”键)

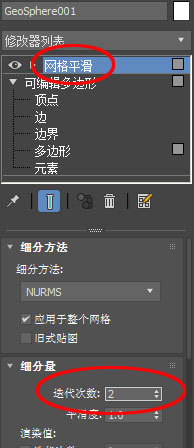

  1. 最后退出子物体编辑,对球体应用网格平滑修改器设置参数,OK!

wKioL1fzD7WggleMAABU54t_VUQ925.jpg-wh_50

(应用“网格平滑”修改器,设置参数:迭代次数为2

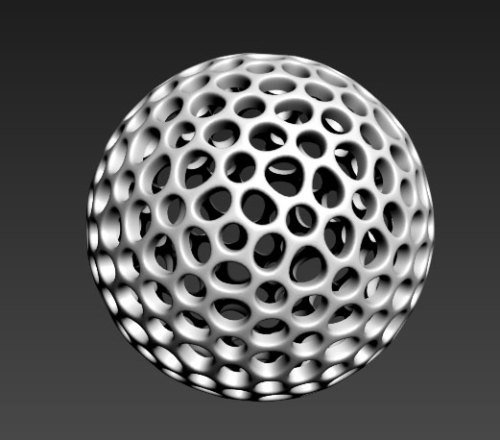

OK!最后效果如下图:

wKiom1fzD8vBe-8dAACS4533u7k530.jpg-wh_50

(最终效果)
