Windows Server 2003 ICS或NAT 实现共享上网（未联网实验）

共享上网，目前常见的网络连接共享可分为硬件与软件两种：硬件网络连接共享需要购买特殊的硬件设备，如IP分享器；软件网络连接共享是采用软件的方式共享连接，无须借助硬件设备，常用的方式有Proxy与NAT两种。

其中，Proxy类的产品不但可以区隔Internet与局域网，在为Internet中的计算机提供网络连接共享时，还可以发挥保护局域网计算机的作用。这类产品的功能强大，但是价格也比较高。

内置于Windows Server 2003中的NAT网络连接共享，基本上是可以满足中小企业的共享连接需求。它的简化版ICS（Internet Connection Sharing,Internet连接共享）更是以设置简单，功能实用等优点，深受众多家庭以及小型企业的欢迎。

NAT使用简介

为了解决IPv4地址空间不足的问题，IP地址被人为地划分为公用地址和私用地址两部分。

公用地址用于Internet，可以在Internet中随意访问。因此，要在Internet上通信，必须使用由IANA分配的公用地址。

专用地址是保留给组织内部私有网络使用的IP地址，可以被不同组织重复使用。专用地址包括：

◆10.0.0.0 子网掩码255.0.0.0

◆172.16.0.0 子网掩码255.240.0.0

◆192.168.0.0 子网掩码255.255.0.0

由于专用地址只用于私有网络，不能用于Internet通信。因此，如果某个组织的内部网络使用专用地址，同时又需要与Internet进行通信，则必须将该专用地址转换为公用地址。

NAT（Network Address Translation，网络地址转换）位于使用专用地址的内部网和使用公用地址的Internet之间。内部网的传出数据包通过NAT将其专用地址转换为公用地址。而来自Internet的传入数据包则由NAT将其公用地址转换为专用地址。使用NAT不仅能节约公用IP地址，并且大大降低了组织的Internet接入成本。同时，NAT可以将内部私有网络隐藏起来，起到了保护内部网络的作用。

NAT的工作过程

（1）NAT客户端需要与Internet通信，于是将数据包发给NAT服务器；

（2）NAT服务器将数据包中的源端口号和专用IP地址转换为其自己的端口号和公用IP地址，然后将数据包发给Internet上的主机，同时将源端口号和专用IP地址与其自己的端口号和公用IP地址的映射关系记录下来，以便后续过程使用；

（3）Internet上的主机将回应发送给NAT服务器的公用IP地址；

（4）NAT服务器将所收到的数据包的目的端口号和公用IP地址根据映射关系转换为客户端的端口号和专用IP地址并转发给客户机。

NAT与ICS的组件控制差异

Windows Server 2003中的NAT包含有3个组件：

◆NAT转换组件：NAT的主要组件，用于转换局域网与Internet之间的数据包。

◆DHCP配置地址设置组件：用于分配私有IP地址给局域网中的其他计算机，无须设置也可以连接Internet.

◆DNS Proxy名称解析组件：用于为NAT服务器新增DNS功能，以便客户端指定NAT服务器为DNS服务器，进而简化局域网其他计算机的连接设置。

NAT服务器的DNS Proxy ，事实上只是收集客户端的DNS请求，然后再请求Internet中的DNS解析，最后将结果返回给客户端而已，它本身并没有任何DNS记录。

ICS虽然也有这3个组件，但是组件控制却不如NAT灵活方便。例如，NAT可以设置DHCP配置器地址设置组件，甚至能够禁用此组件；而ICS则没有这种控制功能，在启用ICS后，3个组件只能按默认值任务，不能单独设置、启用或禁用某一个组件。如果网络中已经设置了同DHCP服务器分配地址，但是由于不能禁用ICS内置的DHCP配置地址设置组件，于是两个DHCP服务器将会各自分配不同的IP地址，造成网络中IP地址分配混乱，影响网络通信以及访问。

综上所述，ICS与NAT拥有同样的组件，但是两者在组件控制方面有着相当大的差距。NAT可以自由地设置各个组件，而ICS则只能按照默认值执行。

Windows Server 2003中ICS各个组件的默认值：

◆NAT转换组件：启用状态。只能将网络连接共享给一个子网络。

◆DHCP配置地址设置组件：启用状态。为局域网中的其他计算机分配192.168.0.2-192.168.0.254区段的IP地址。

◆DNS Proxy名称解析组件：启用状态。只要客户端设置连接共享的计算机为DNS服务器，就可以使用DNS代理服务。

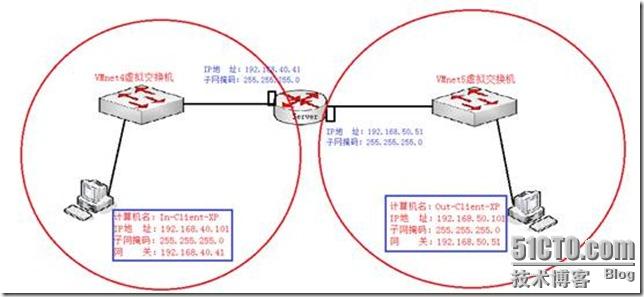

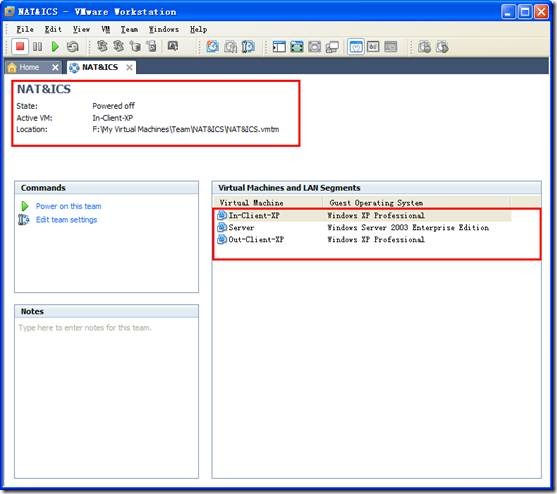

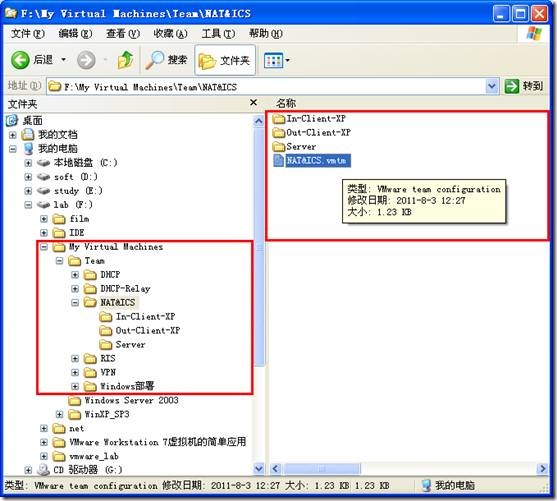

1、创建实验环境:

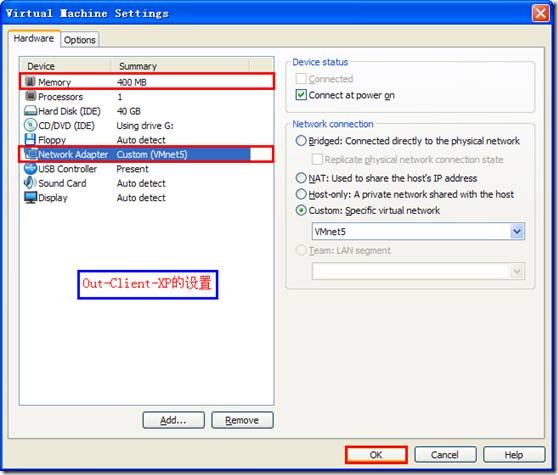

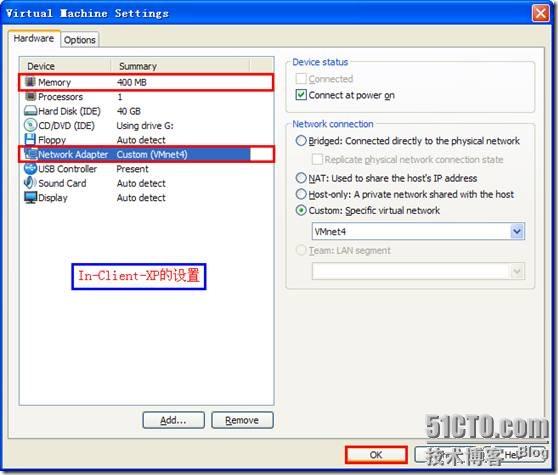

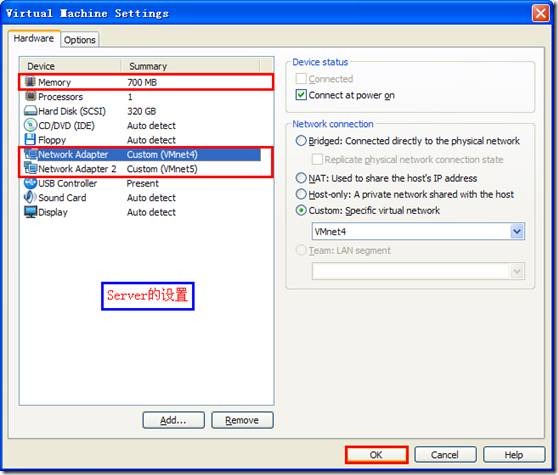

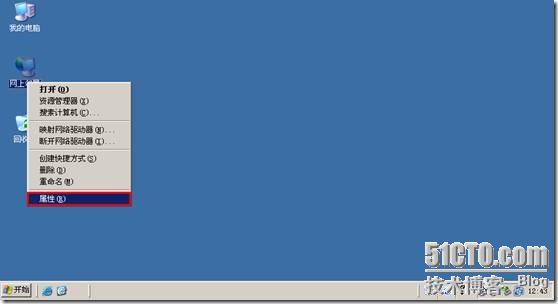

2、启动虚拟机，进行相应系统参数的设置:

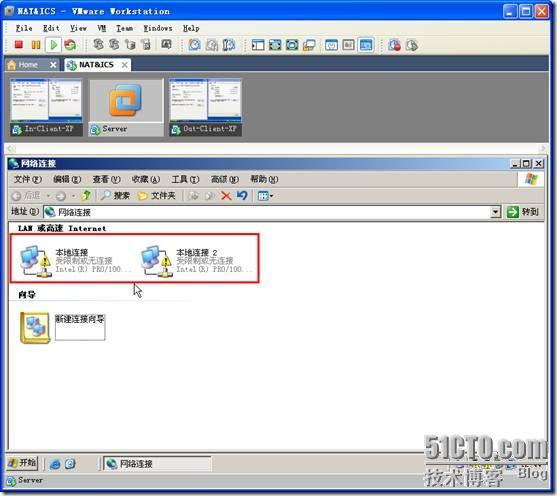

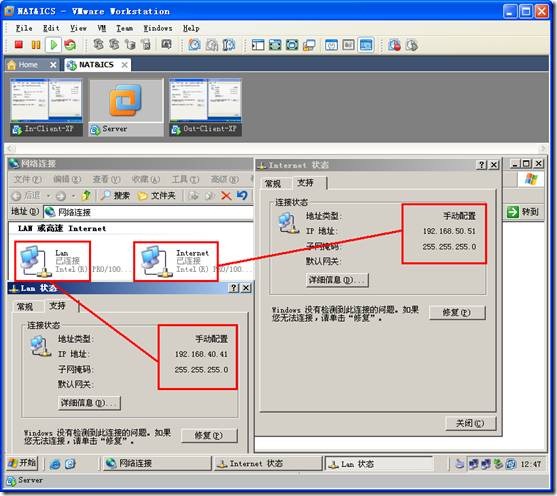

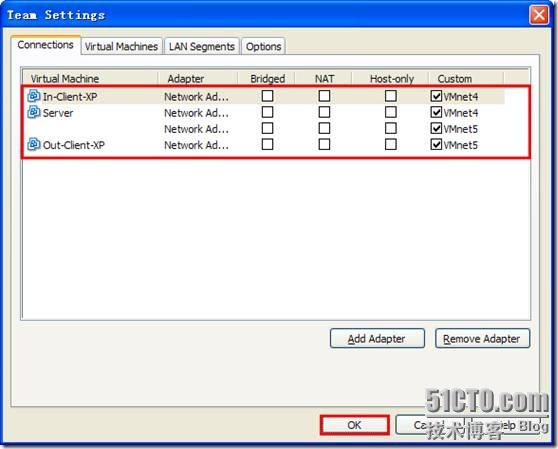

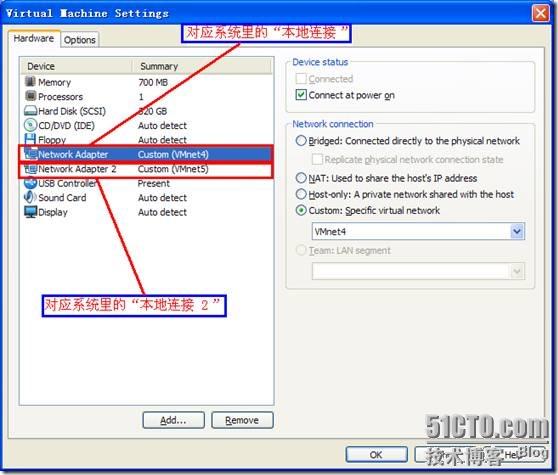

3、下面开始修改Team虚拟机的相关设置。在Server虚拟机的参数设置时我们可以看到我两块虚拟网卡的名称，这里我将VMnet4网段的虚拟机作为内部网络（LAN），将VMnet5网段的虚拟机作为外部网络（Internet）,其他的大家看图就明白了:

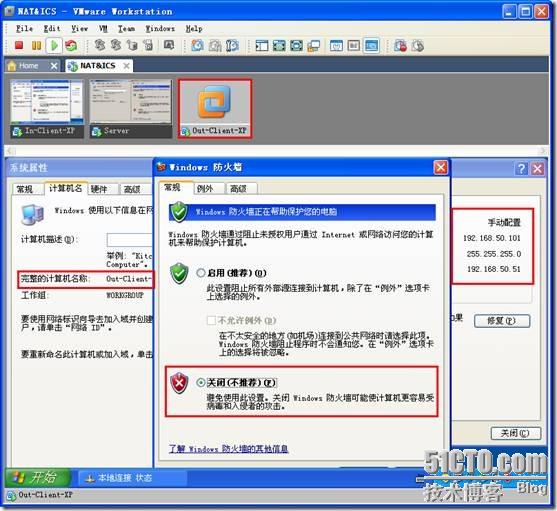

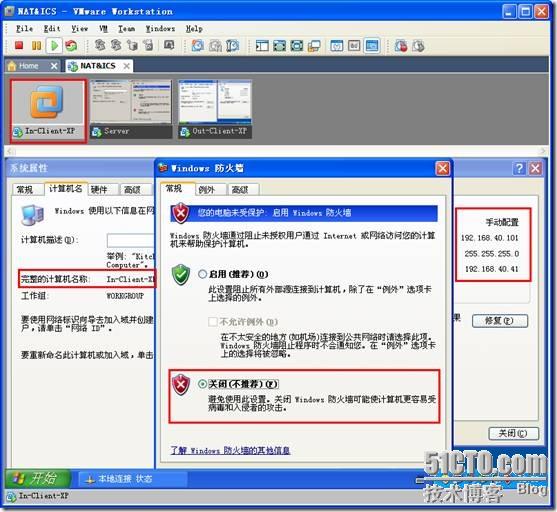

4、测试目前的连通情况，记得关闭防火墙。根据上面的配置可知：

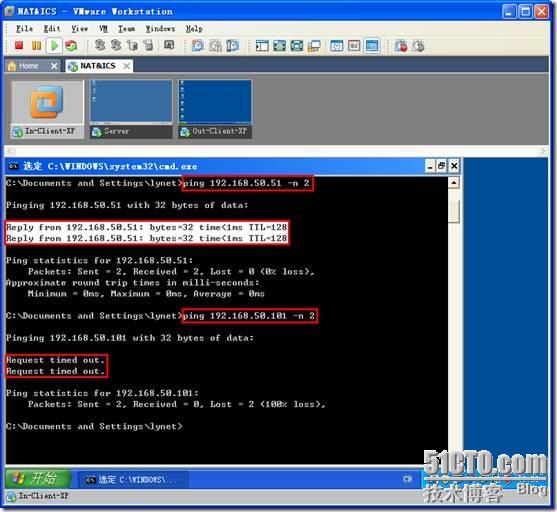

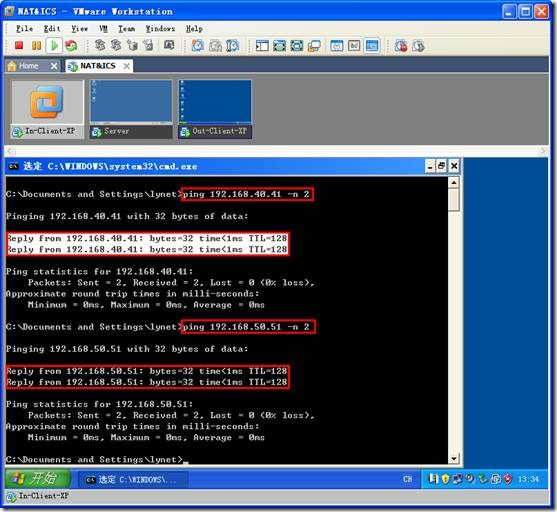

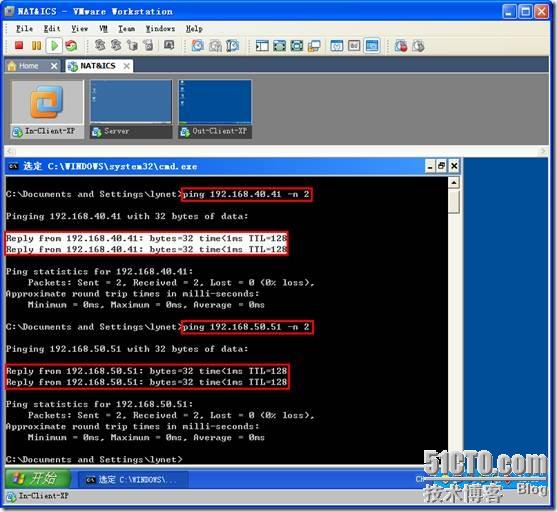

（1）In-Client-XP虚拟机ping得通Server虚拟机，但是ping不通Out-Client-XP虚拟机:

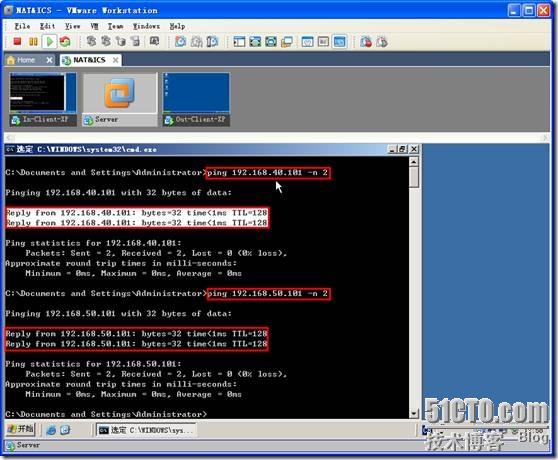

（2）Server虚拟机ping得通In-Client-XP虚拟机和Out-Client-XP虚拟机:

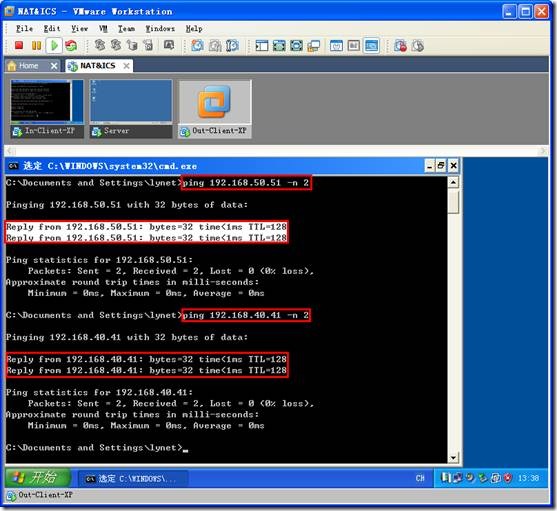

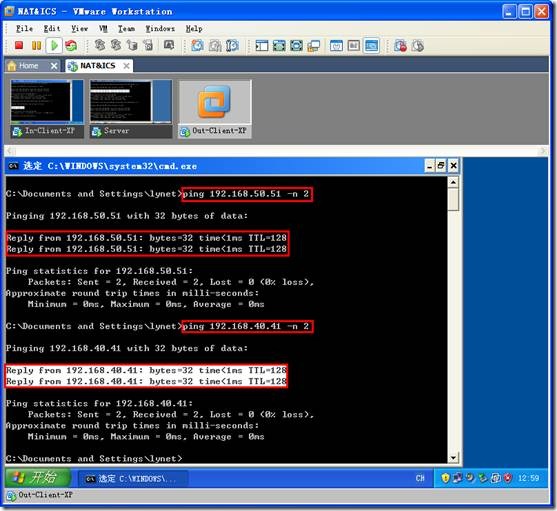

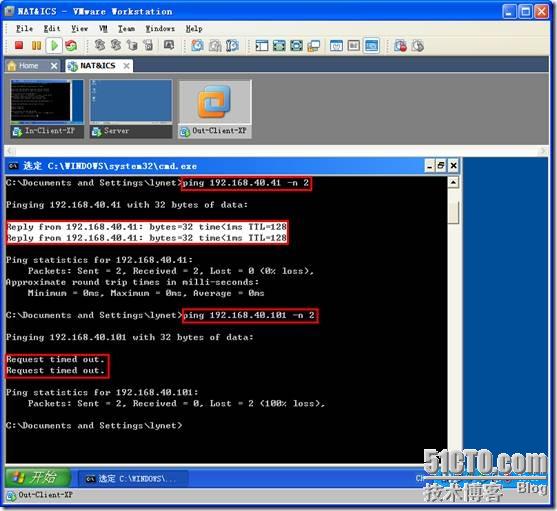

（3）Out-Client-XP虚拟机ping得通Server虚拟机，但是ping不通In-Client-XP虚拟机:

5、下面我们开始在Server服务器上作ICS(Internet连接共享)的实验，使得内部虚拟机（In-Client-XP）通过共享Internet网卡可以访问外部虚拟机（Out-Client-XP），但是外部虚拟机默认还是不能访问内部网络的，这点大家看过NAT的工作原理应当明白。

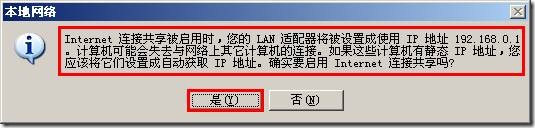

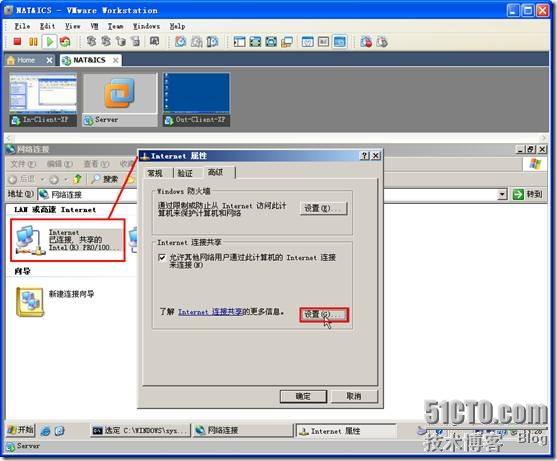

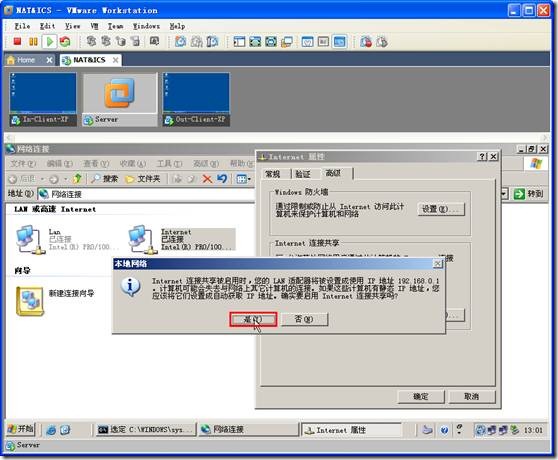

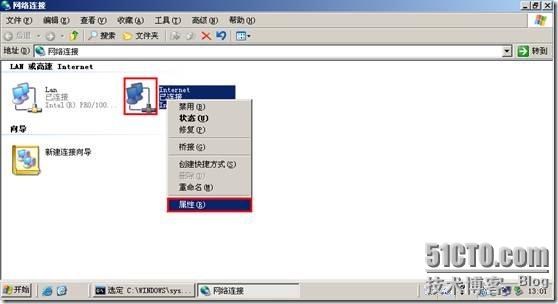

（1）在Internet网卡上启用ICS:

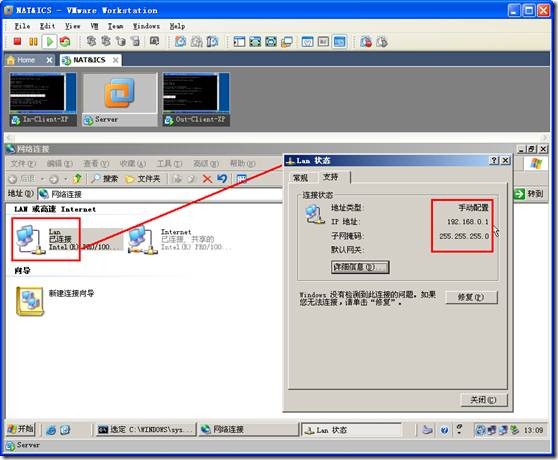

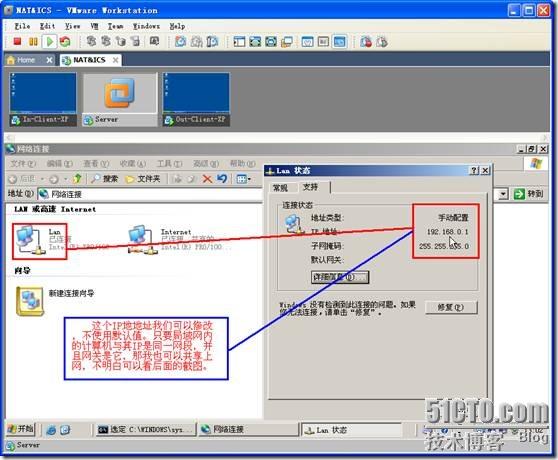

（2）启用ICS后，默认会自动将我的LAN局域网网卡的IP设置为192.168.0.1，看了前面介绍的ICS就会明白，这些是默认的。这样，如果的局域网计算机想通过服务器共享上网，那么局域网内的计算机的IP就要设置与LAN网卡同一网段的IP（192.168.0这个网段），并且网关也要设置为192.168.0.1才行。

但是这个设置是可以修改的，比如后面我把它设置为192.168.40这个网段，IP为192.168.40.41，因为前面的局域网是这样规划的，大家继续看会明白的:

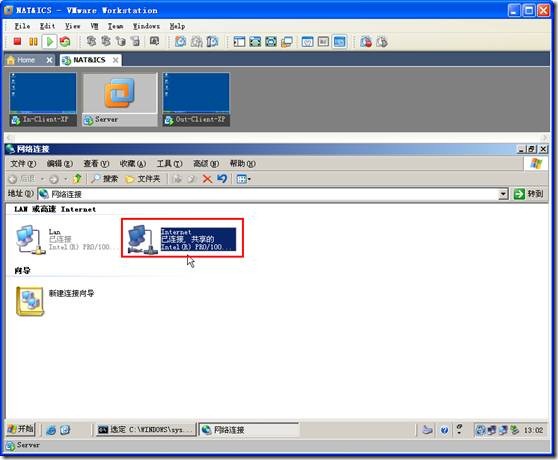

（3）我们可以看到Internet网卡目前已经处于共享的状态:

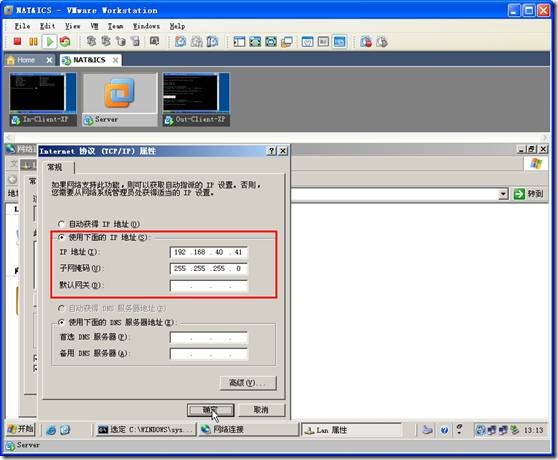

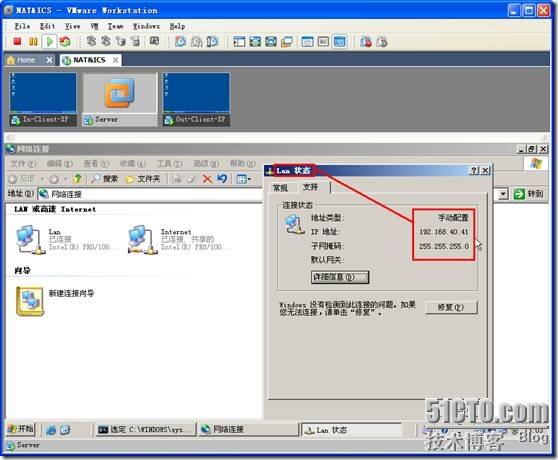

（4）下面我们修改ICS默认给LAN网卡的配置，我们修改为IP：192.168.40.41，子网掩码：255.255.255.0，看图:

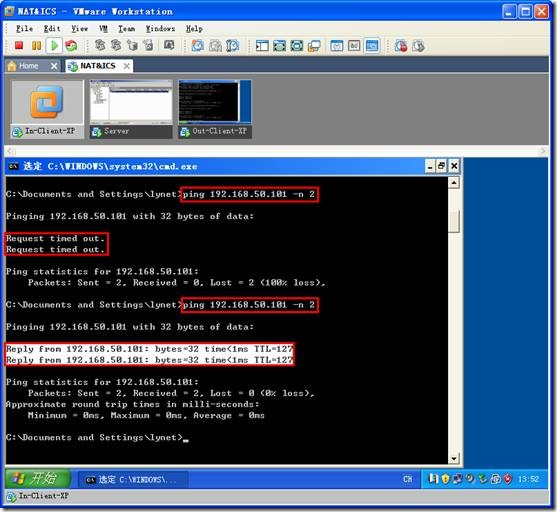

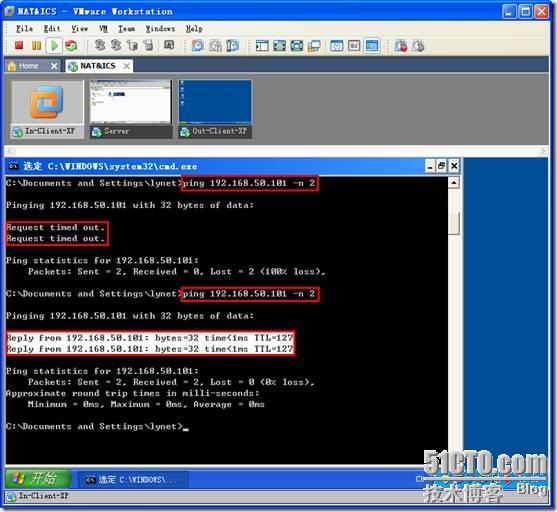

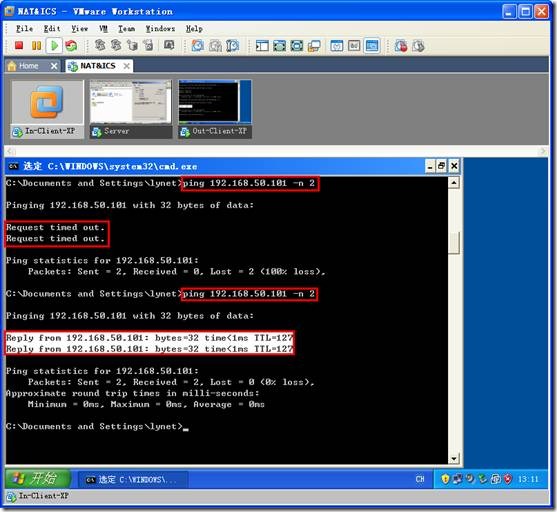

（5）现在我们的内部计算机可以通过服务器共享的Internet网卡访问外部的虚拟机了，即In-Client-XP可以ping通Out-Client-XP虚拟机。这里我将前面ping的结果也保留在这，大家可以做个对比:

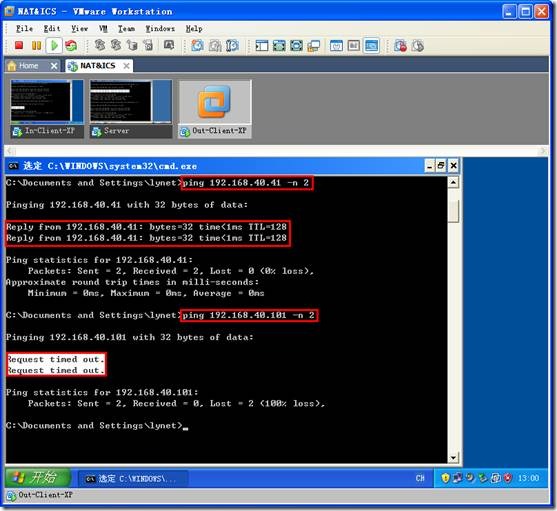

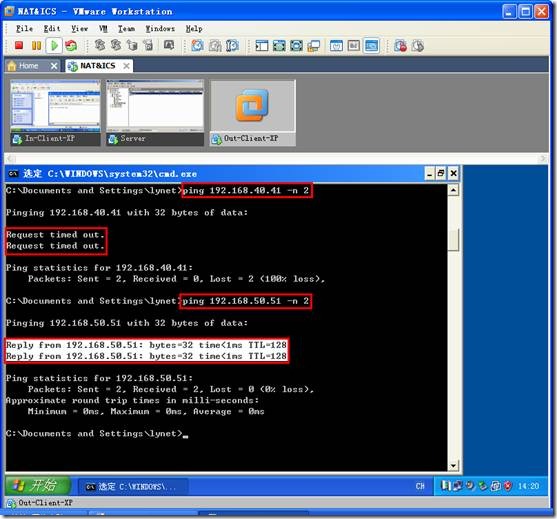

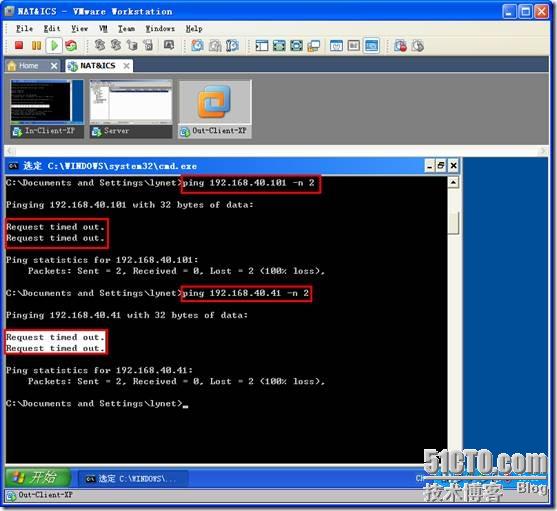

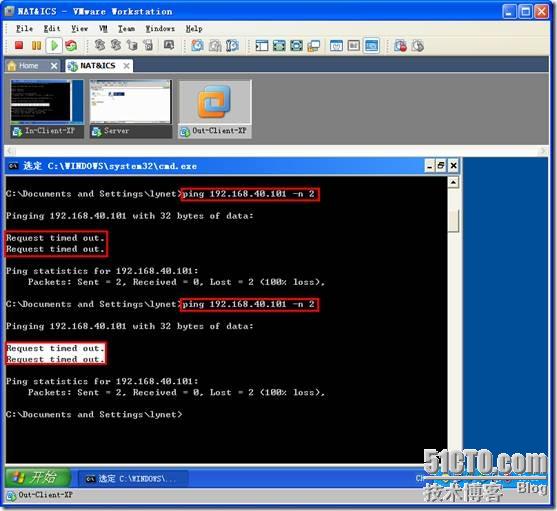

（6）目前外部计算机是不能访问内部网络的，即Out-Client-XP虚拟机不能ping通In-Client-XP虚拟机:

（7）下面我还是将LAN网卡的配置修改为ICS默认的设置，大家可以对比下这里的ICS与前面理论介绍的ICS，加深理解:

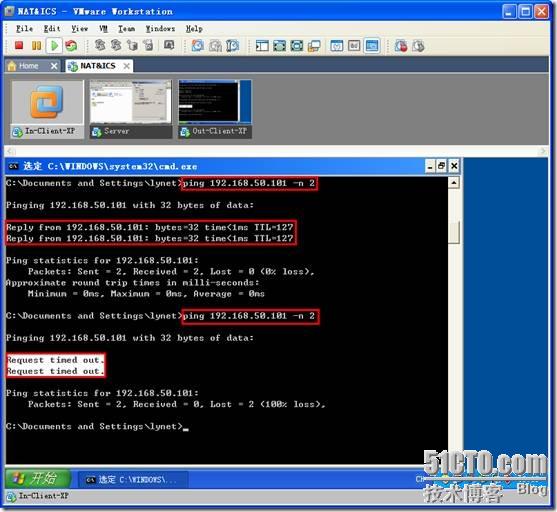

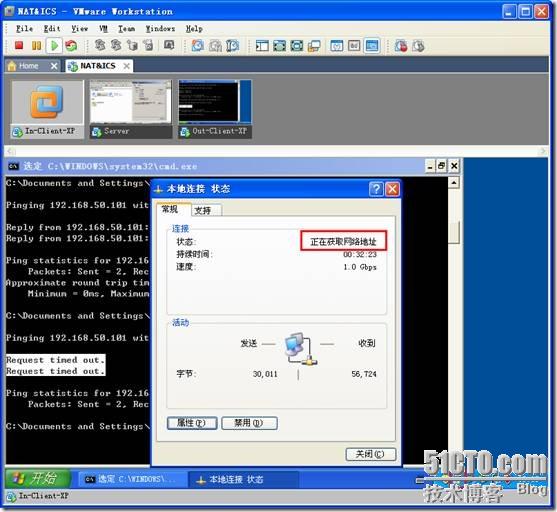

（8）因为内部网络的网关IP变化了，变成192.168.0.1了，所以这里内部网络虚拟机不能访问外部网络了:

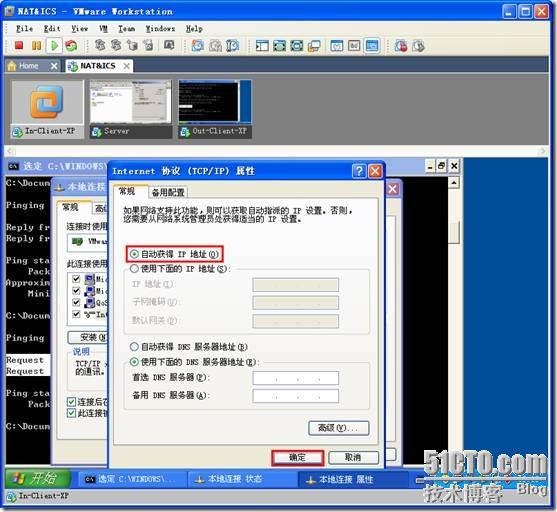

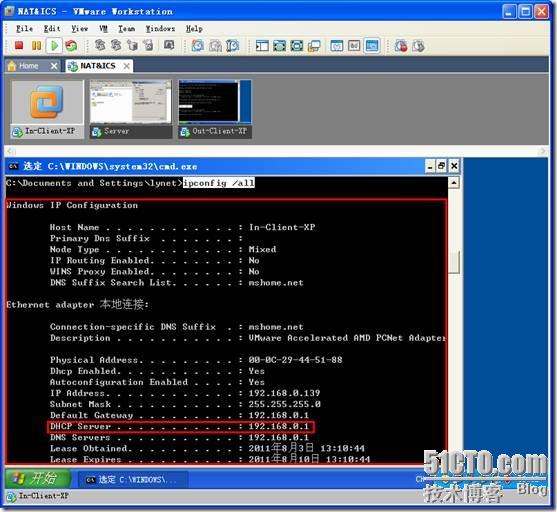

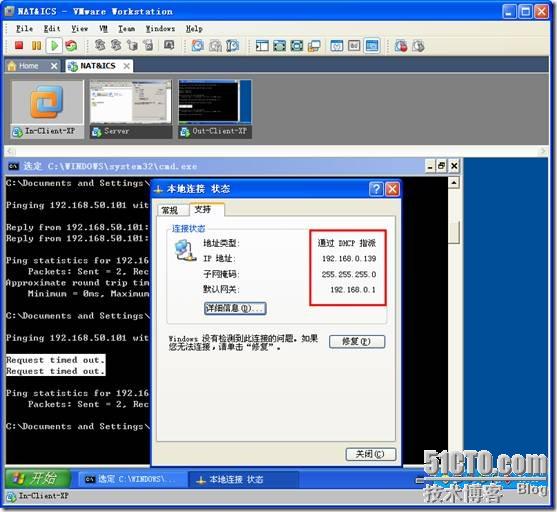

（9）我将内部网络的虚拟机修改为自动获得IP地址，接下来就可以访问外部网络了，看图可以知道这个DHCP服务器是ICS的内部组件，自动分配192.168.0.2-192.168.0.254这段IP地址。大家看图，就不多说了:

6、通过前面的介绍，大家只要简单的设置下，就可以完成共享上网的实验了，下面我再介绍下如何将内部网络的服务对外提供，使得外部计算机可以访问内部网络服务器提供的服务。其实就是简单的端口映射下。

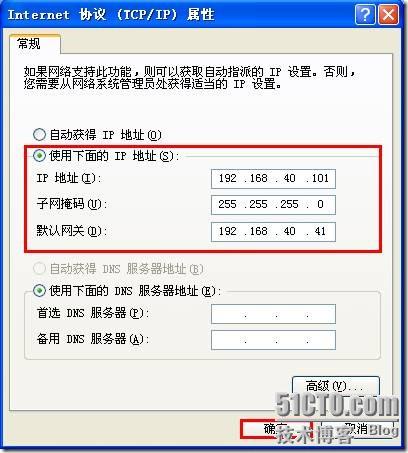

（1）将内部计算机In-Client-XP的TCP/IP设置作如下配置:

（2）服务器上的LAN网卡作如下设置:

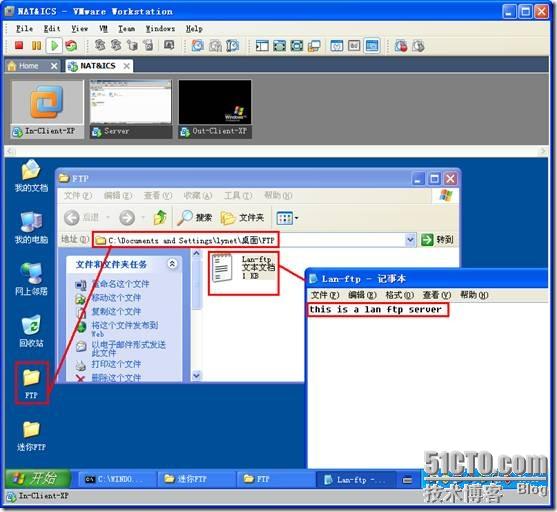

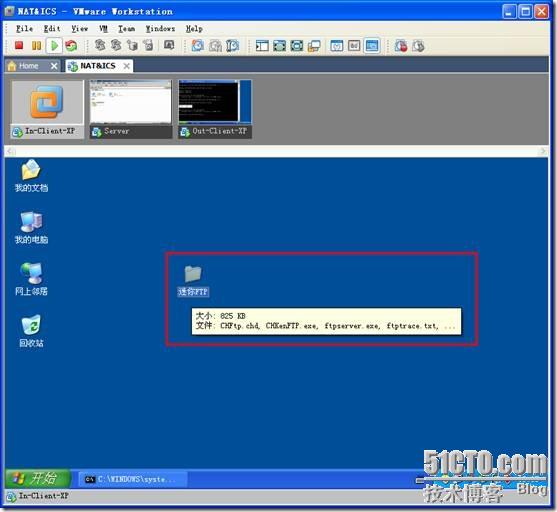

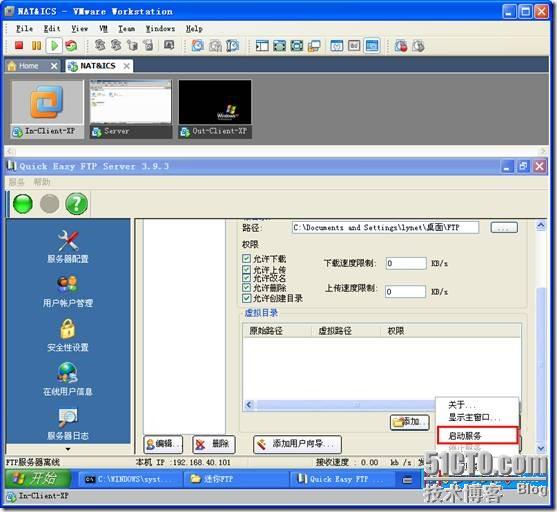

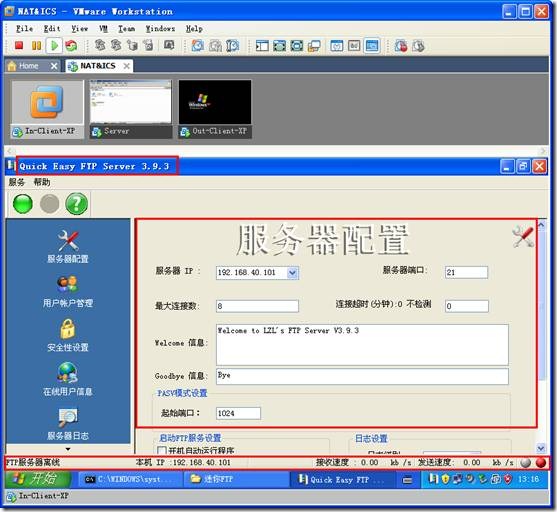

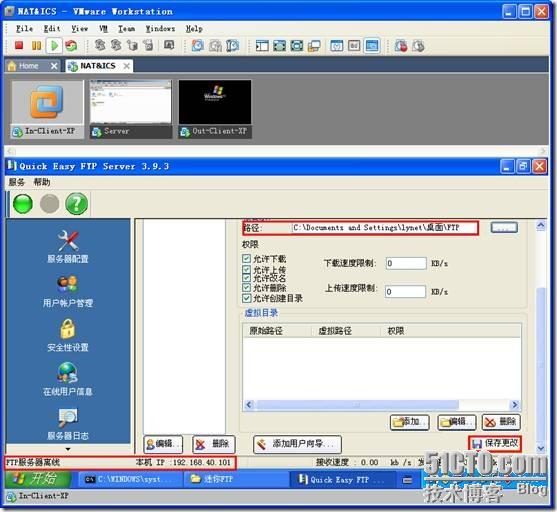

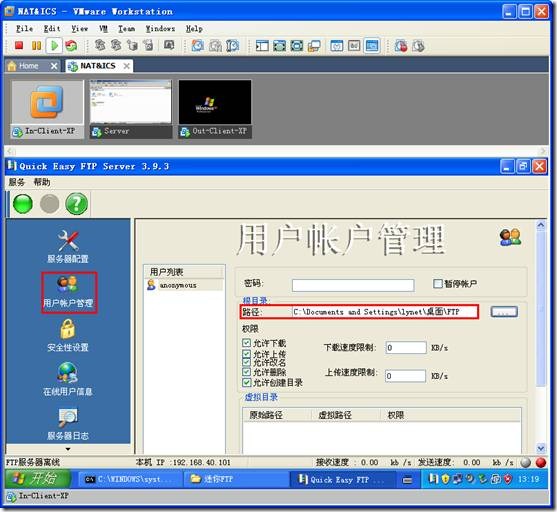

（3）在内部架设一台服务器。这里我就简单的利用In-Client-XP虚拟机架设一台FTP服务器，为后面实验准备。具体过程看图，了解下就行:

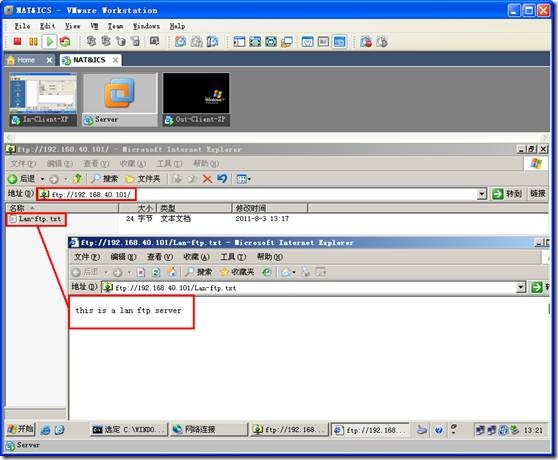

（4）测试内部FTP服务器，该内部服务器目前内部网络是可以访问的，但外部网络是不能访问的，这里我只给出内部网络可以访问的截图:

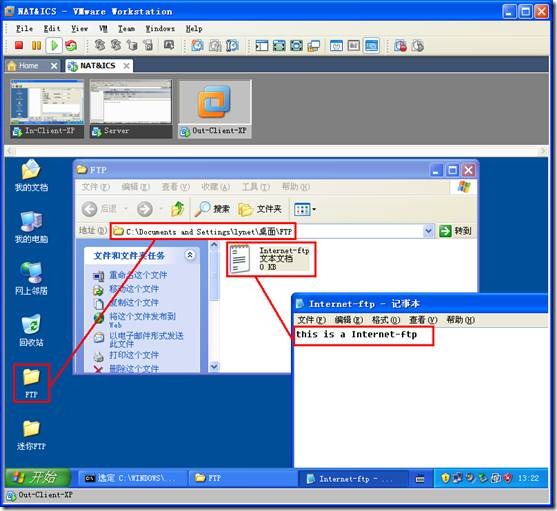

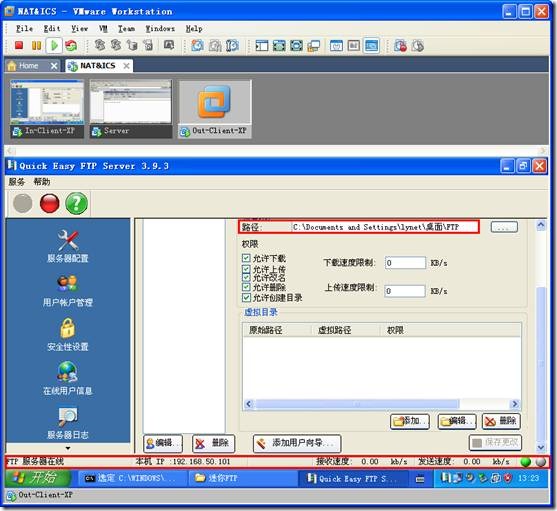

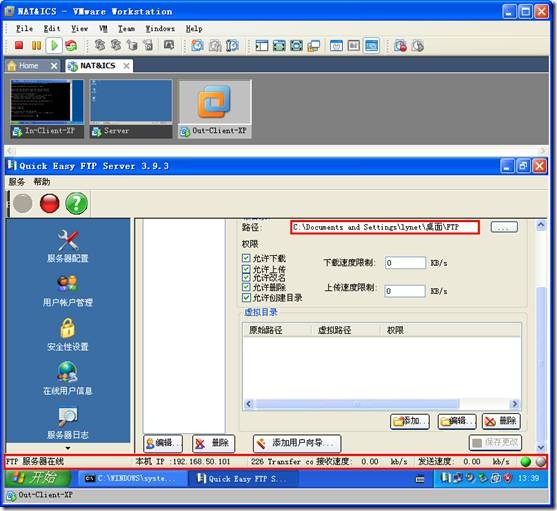

（5）根据前面架设内部FTP服务器的方法，我这里再在外部网络中架设一台FTP服务器，让大家能更直观的有个认识:

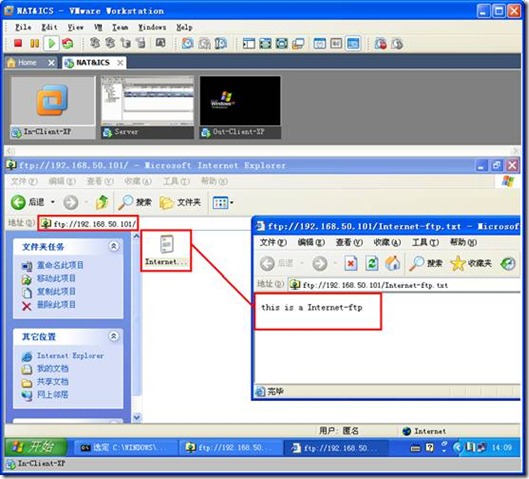

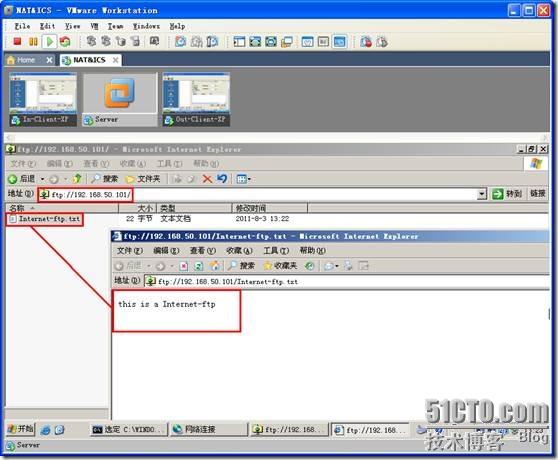

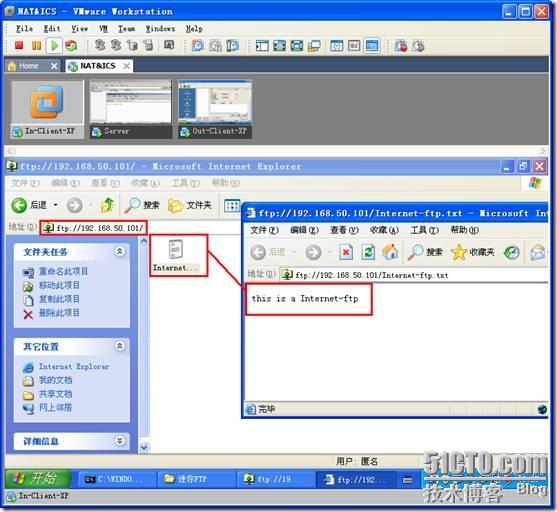

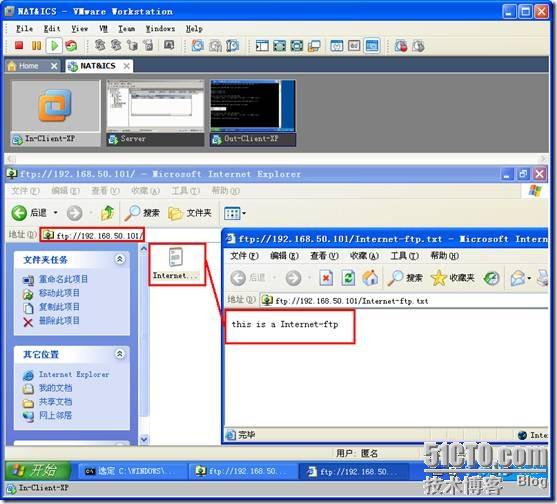

（6）下面我在服务器和内部网络上测试外部FTP服务器，测试结果都能正常访问，说明我的ICS共享上网是成功了的。因为我做这个试验是我没有上网，所以大家要把外部网络想像成我们所谓的Internet网络，如果我的外部网络还提供其他更多的服务，那就更真实了。相信大家已经学会了假设:

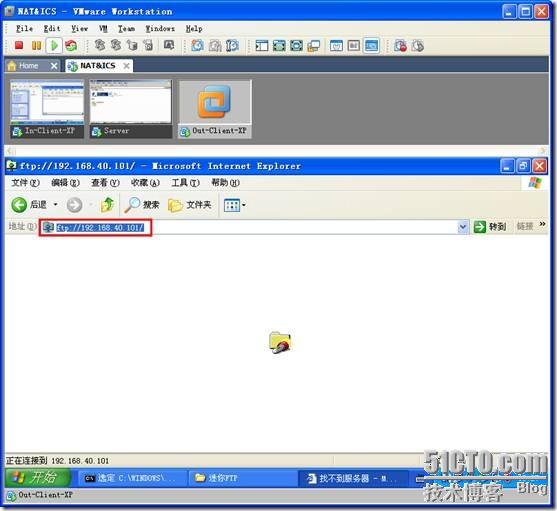

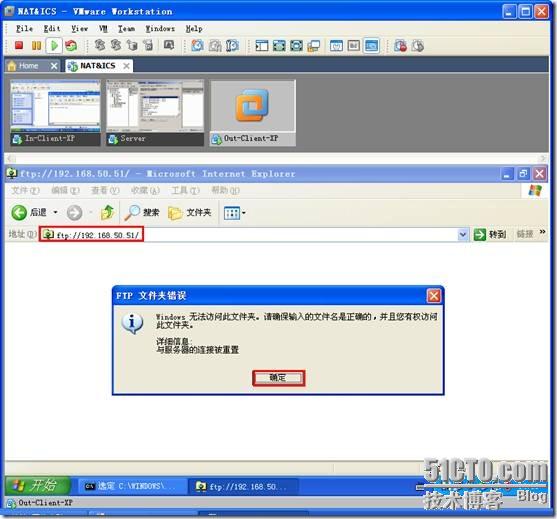

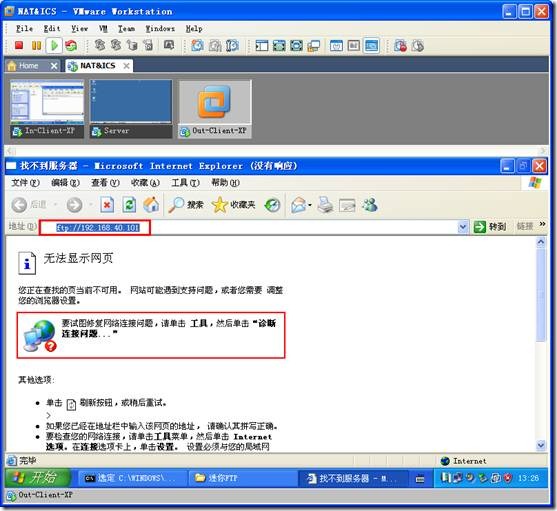

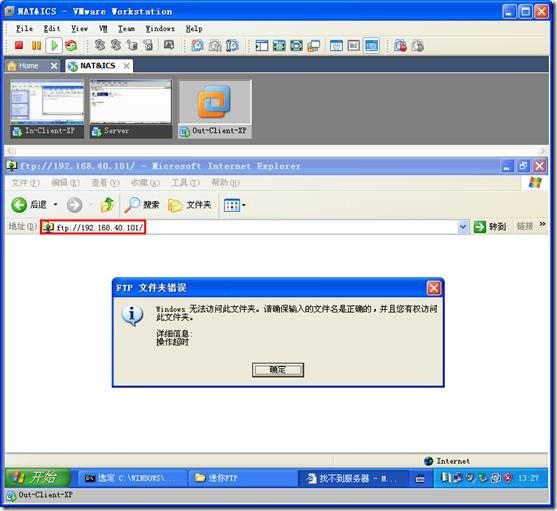

（7）我们下面在外部网络中测试下，看看能否访问内部网络提供的FTP服务，默认情况下是不能访问的，根据NAT的原理就能明白:

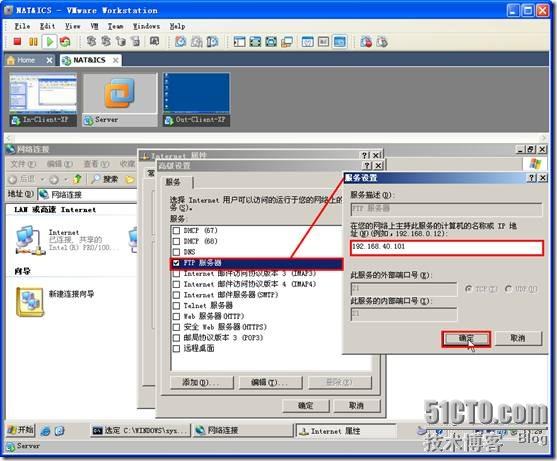

（8）下面我们在服务器上作个简单的设置（端口映射），使得外部网络的计算机可以访问内部网络计算机提供的服务，这里我只简单设置了FTP服务，大家可以灵活使用其他的相关服务:

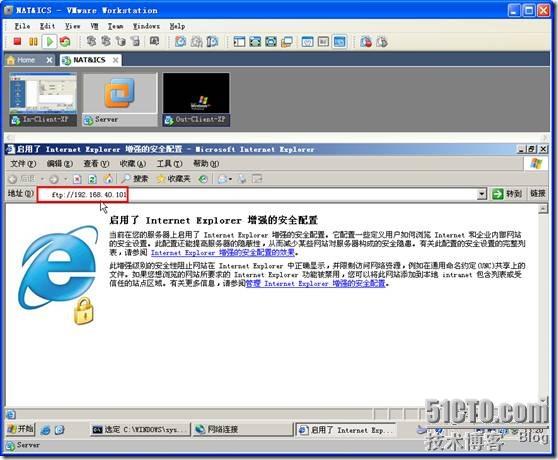

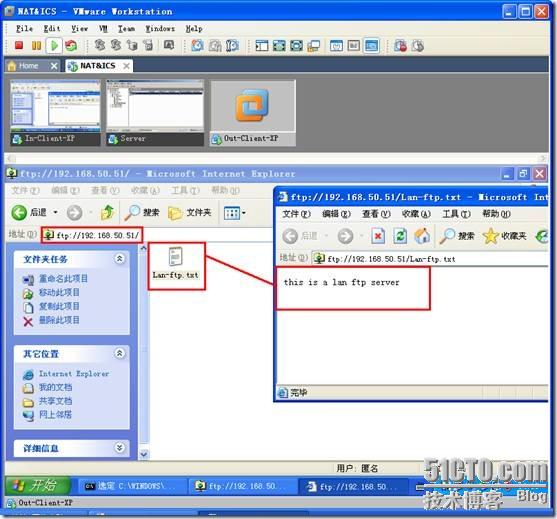

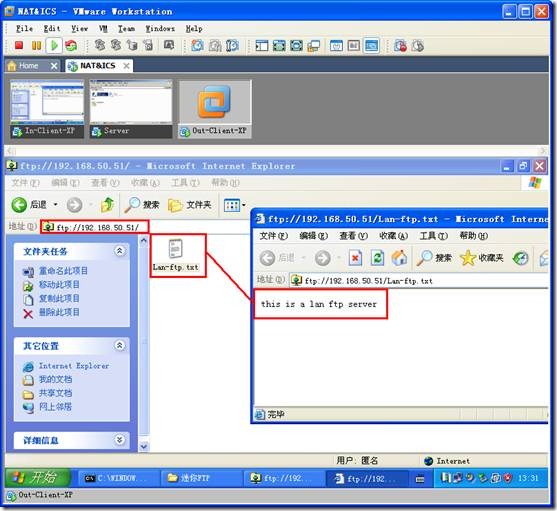

（9）在服务器上经过映射后，我们便可使用服务器的外部IP来访问内部网络提供的服务了，大家看图:

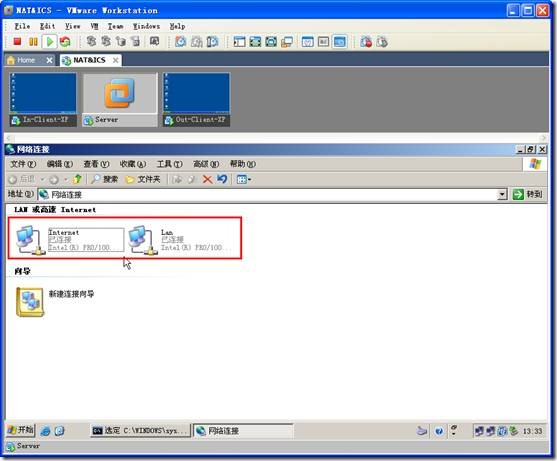

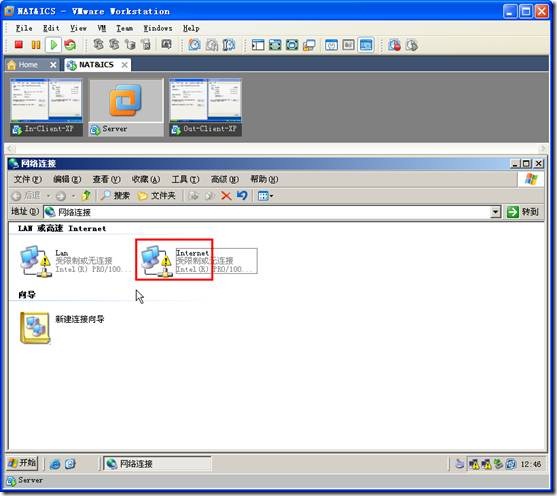

7、下面开始介绍NAT实现局域网共享上网。将ICS设置取消，恢复最初设置，并测试相关连通性，保留FTP服务器:

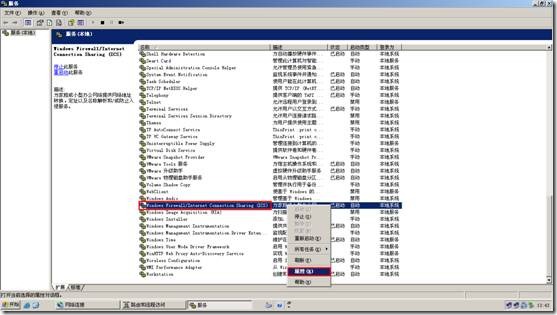

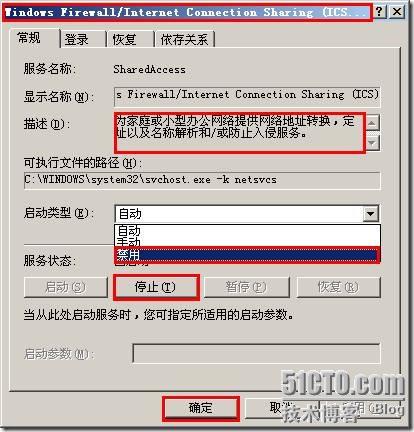

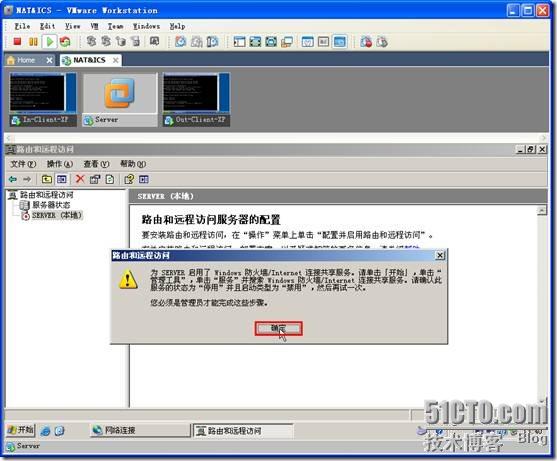

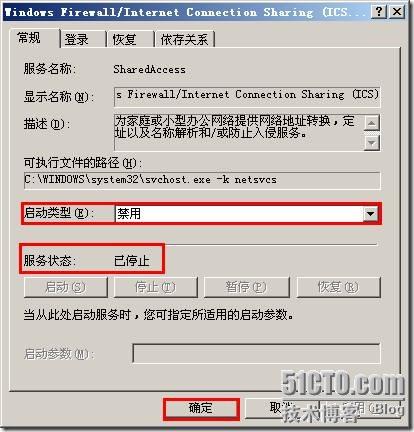

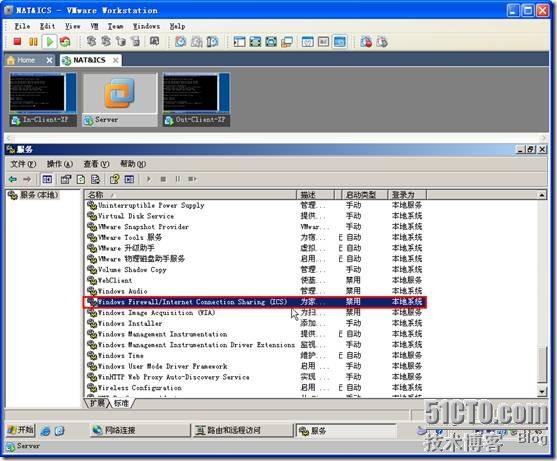

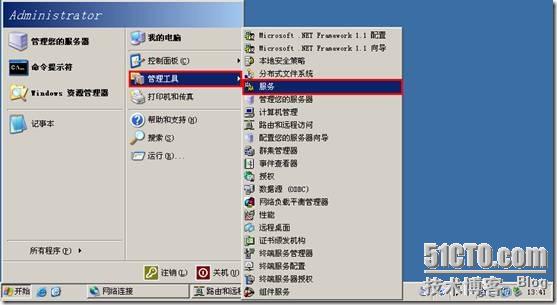

8、因为前面启用了ICS，我的服务并未禁止ICS，所以下面我要先禁用ICS服务，再启用和配置NAT服务，大家看图就明白:

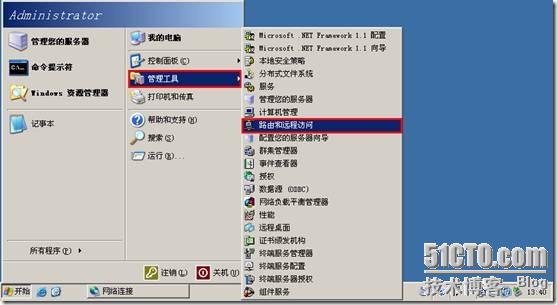

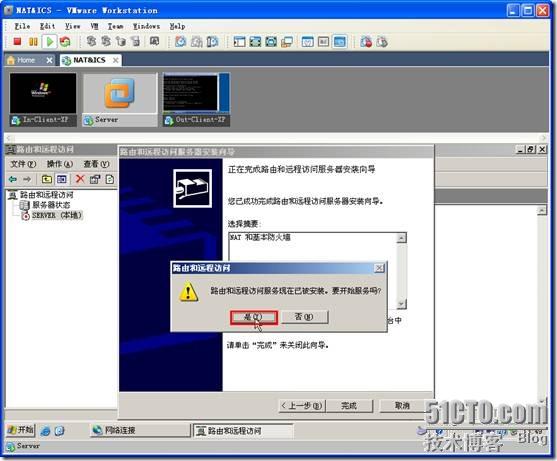

9、下面开始启用NAT服务:

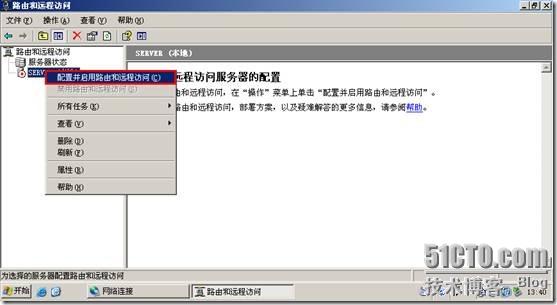

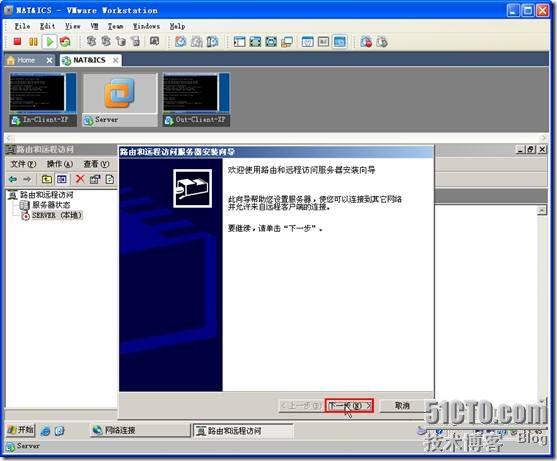

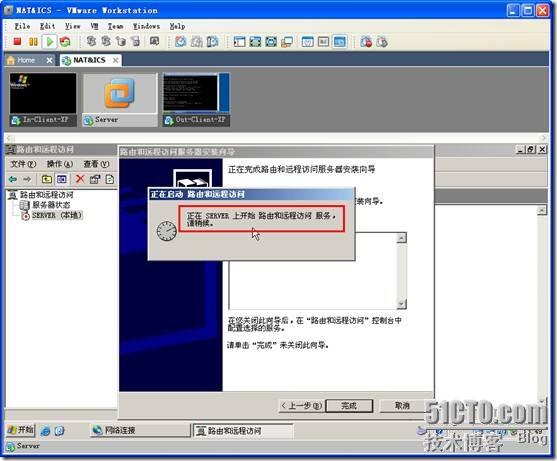

（1）基本步骤截图:

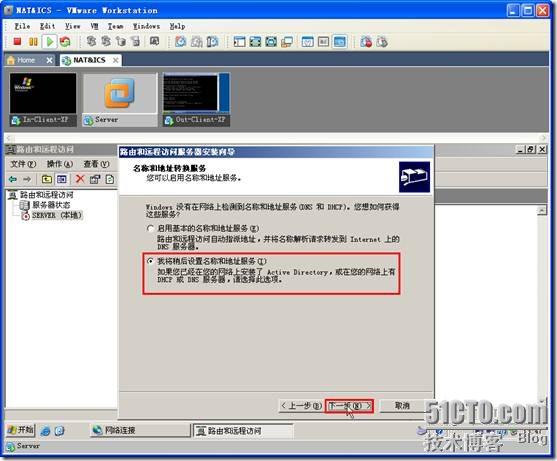

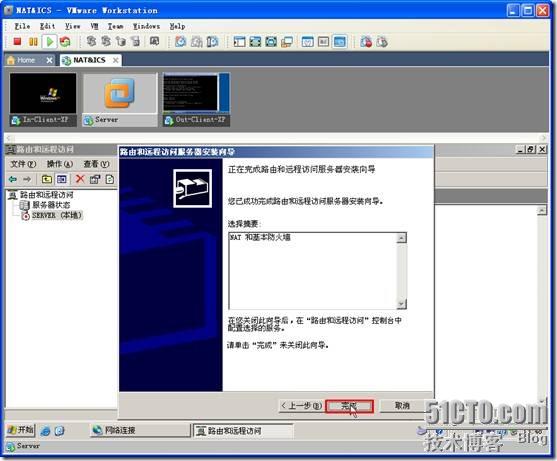

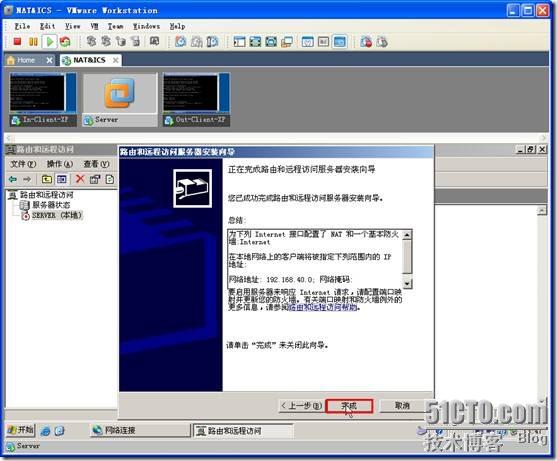

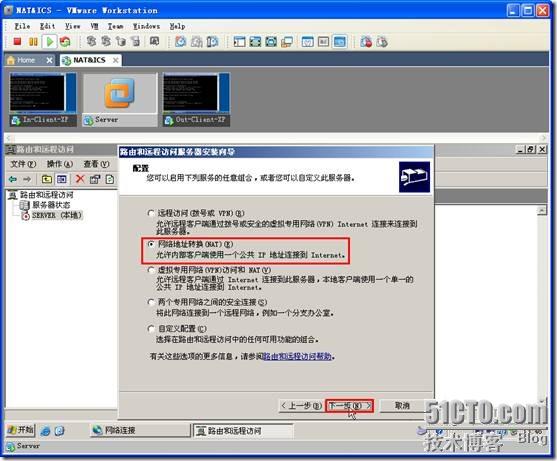

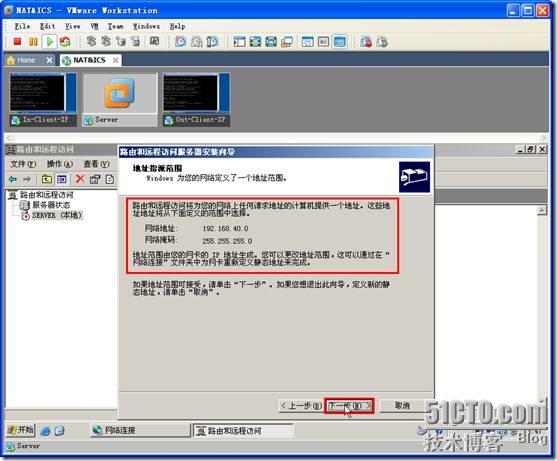

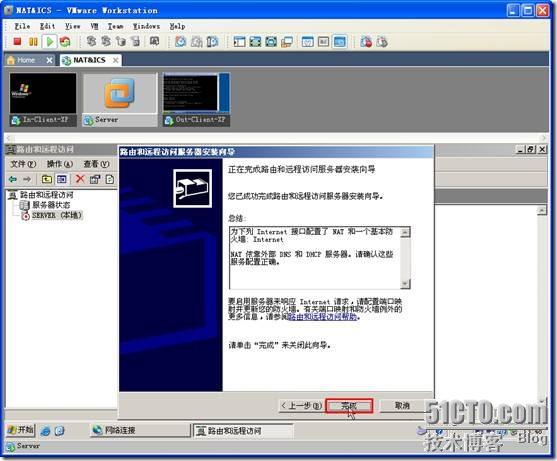

（2）这里可以选择“网络地址转换（NAT）”进行配置，还可以选择自定配置进行设置，我这里要介绍最后一种自定义配置，所以这里给大家看下选择“网络地址转换（NAT）”的截图。后面还可以选择NAT服务提供的基本名称和DHCP地址分配服务，也可以后面再配置，都是大家看图了解了:

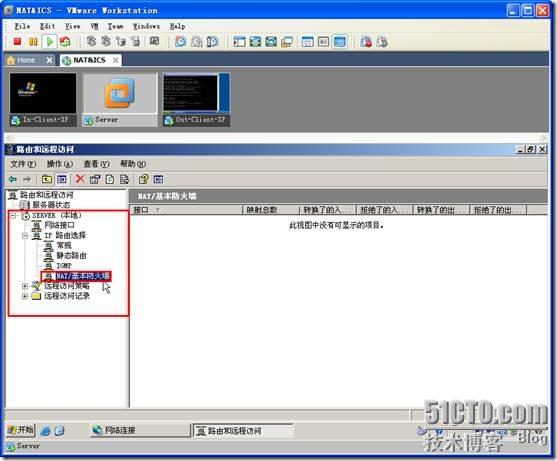

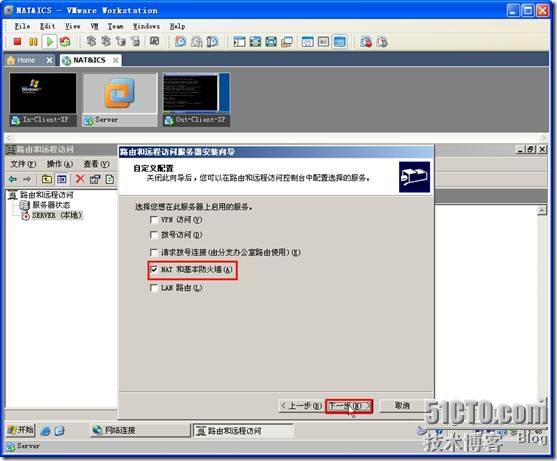

（3）我们还是介绍使用自定义配置的NAT，大家看图就明白了:

10、简单配置NAT服务。

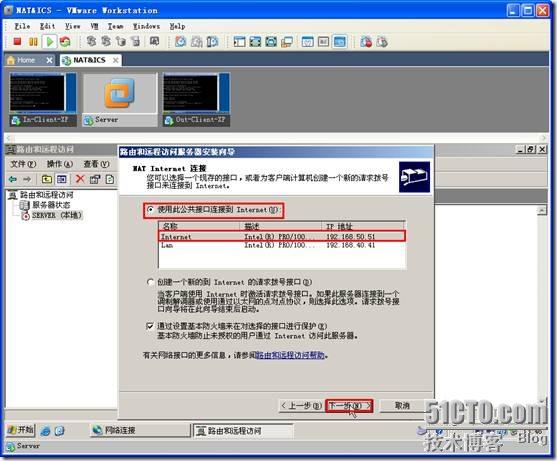

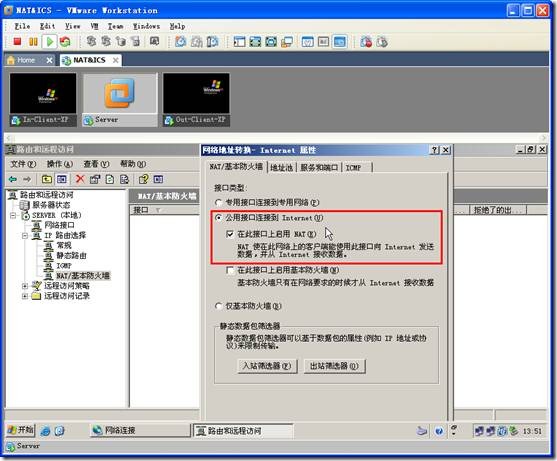

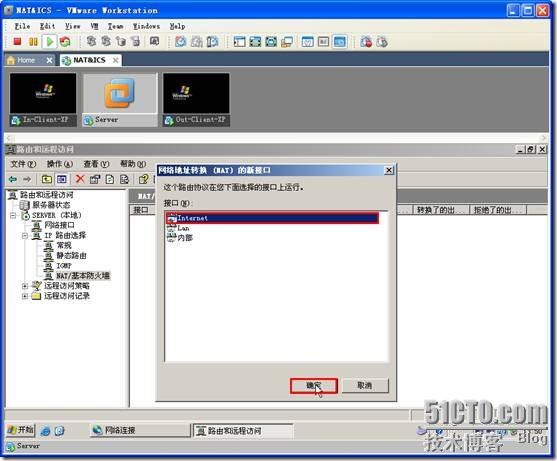

（1）配置一个连接Internet的公用接口:

（2）简单的配置一下NAT服务，下面内部网络计算机可以访问外部网络了，外部网络计算机不能访问内部网络，看图:

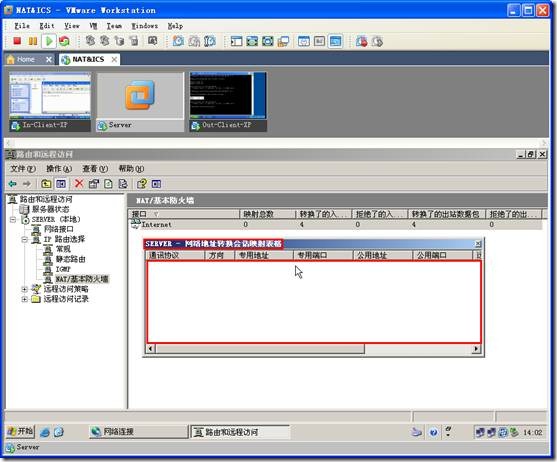

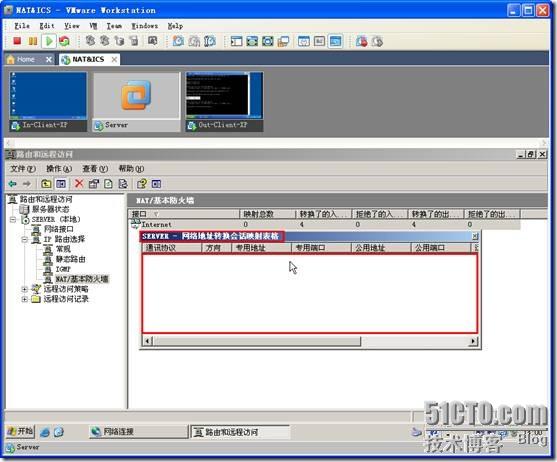

（3）此时，只通过简单的ping，查看映射关系是看不出什么的:

（4）在只有一个公共接口连接Internet的情况下，我使用其他协议访问外部网络，也查看不到映射关系:

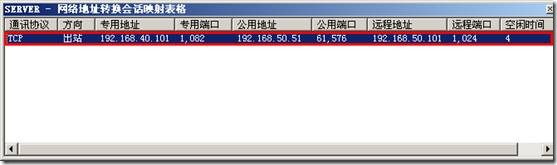

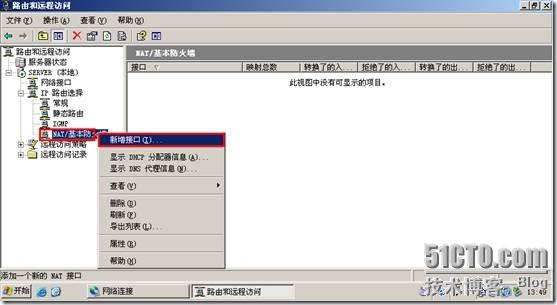

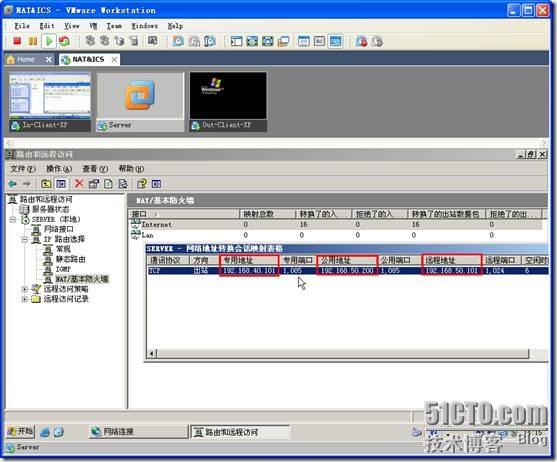

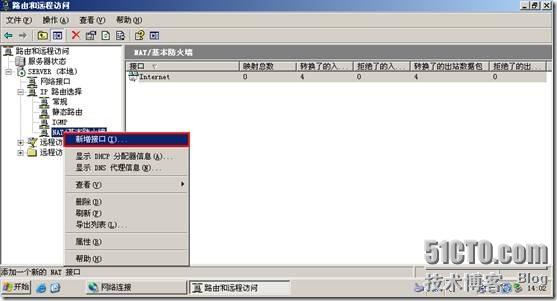

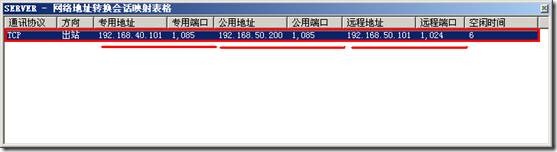

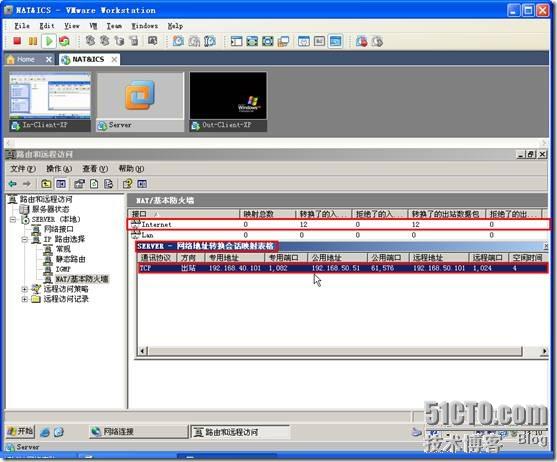

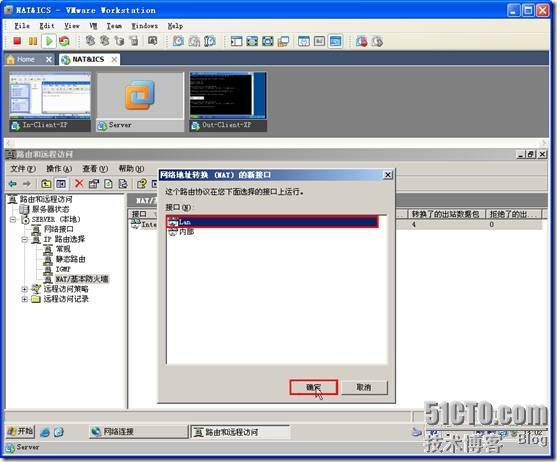

（5）下面我增加一个内部网络的接口（专用接口），再来查看映射关系，大家就会发现不同了:

11、这里再介绍点其他相关知识。我们可以看下公共接口上的属性与专用接口上的属性之间的差别，其中专用接口我就不多说，只介绍下公共接口上的属性。

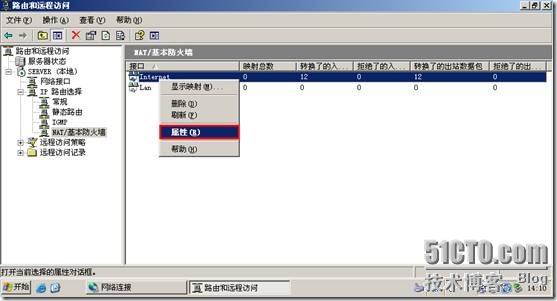

（1）看图操作:

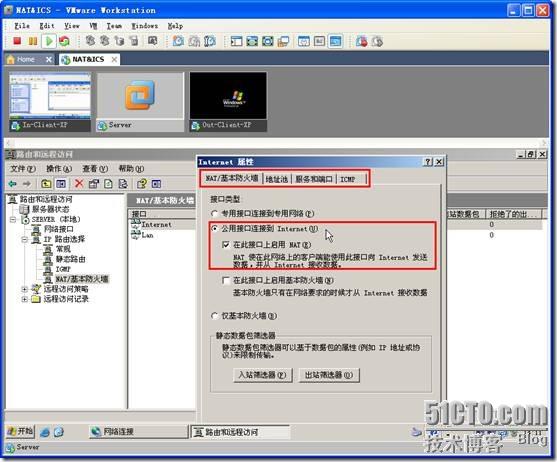

（2）在公共接口上我们可以设置基本防火墙和数据包的出入筛选（专用接口上只有这个），还有地址池、服务和端口、ICMP相关设置:

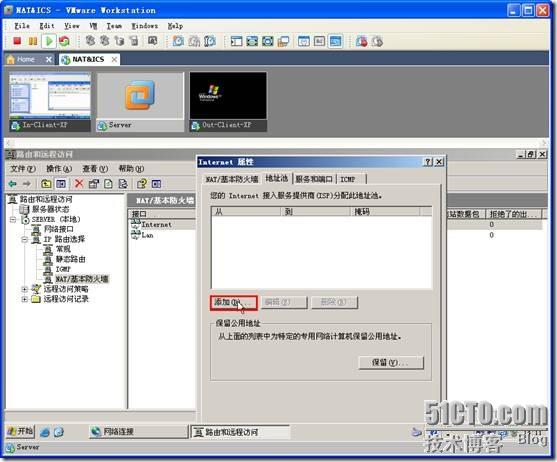

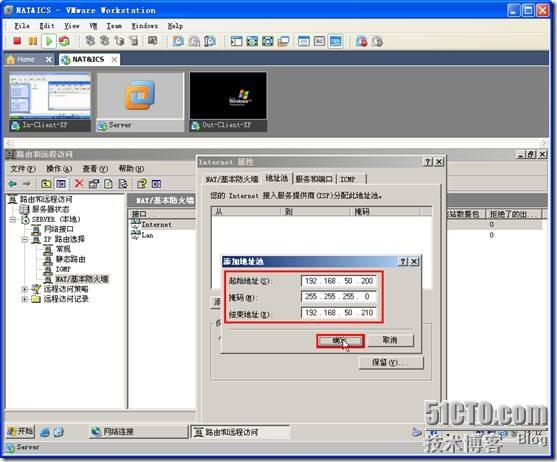

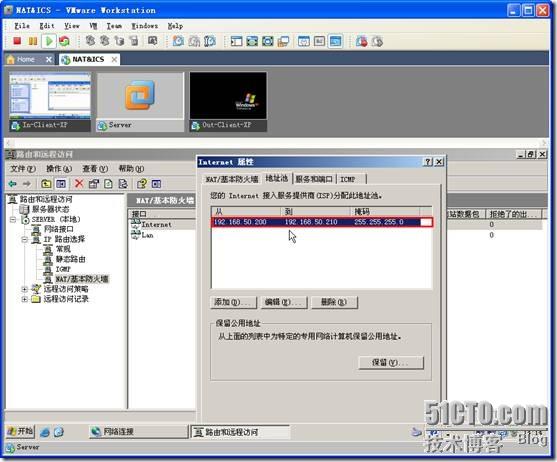

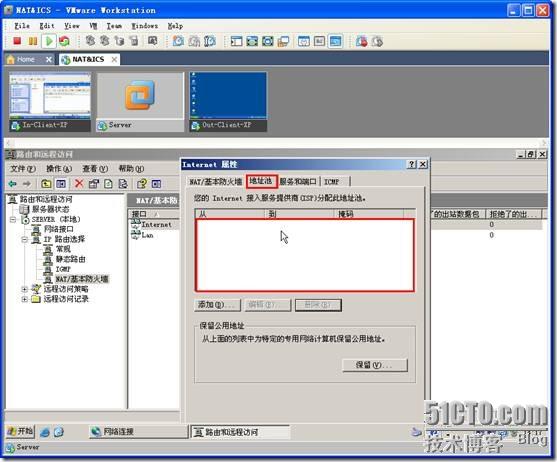

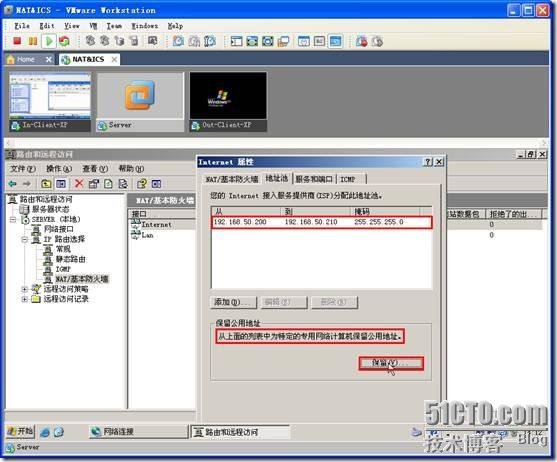

（3）在地址池中我们可以添加公共IP提供给内部网络计算机使用的地址转换（NAT，一个内部IP对应一个外部IP），其实前面介绍的地址转换可以说是端口转换（PAT，多个内部IP对应一个外部IP和外部IP的不同端口）。还可以设置相关保留公共IP提供给内部计算机使用。大家看图了解些:

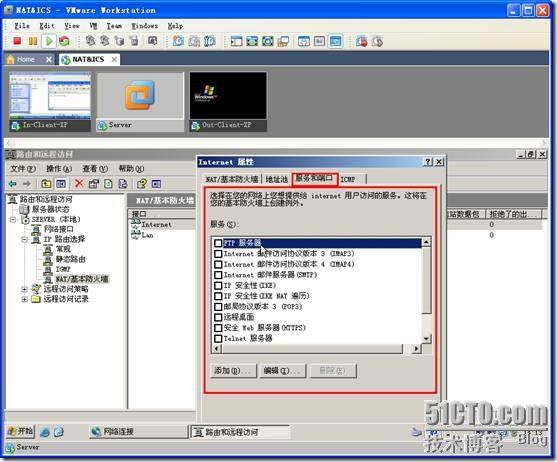

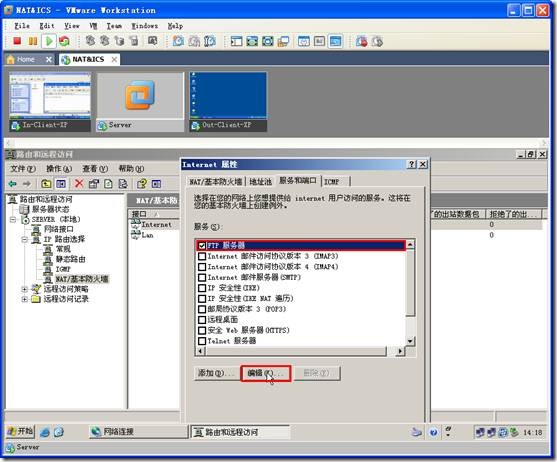

（4）这里介绍的服务和端口、ICMP与前面ICS的服务和端口是相同的，大家先了解下:

（5）这里给大家看下地址池的应用，大家看后面的映射关系表就明白了:

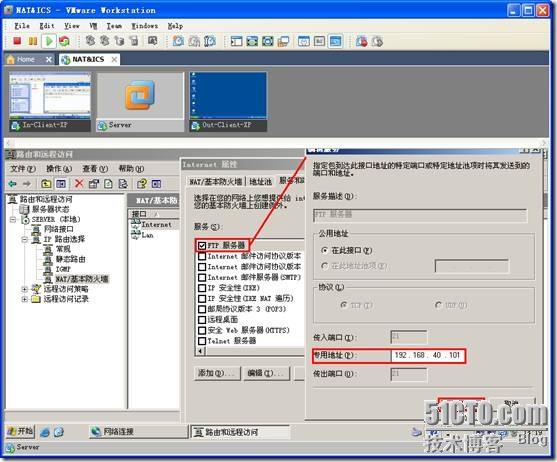

（6）下面介绍下NAT的端口映射，将内部服务器通过网关（NAT服务器）的端口映射对外提供服务，默认外部网络计算机是不能访问内部服务器提供的服务的。大家看图:

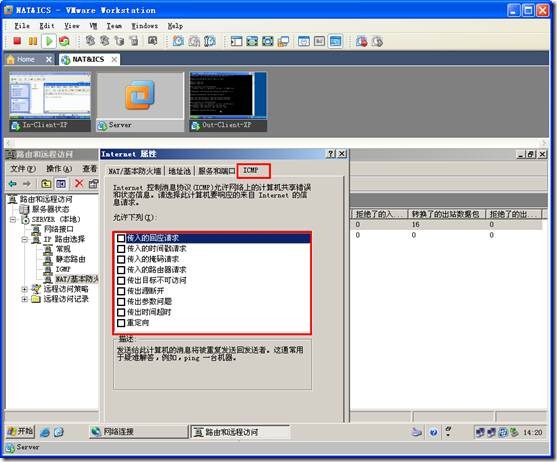

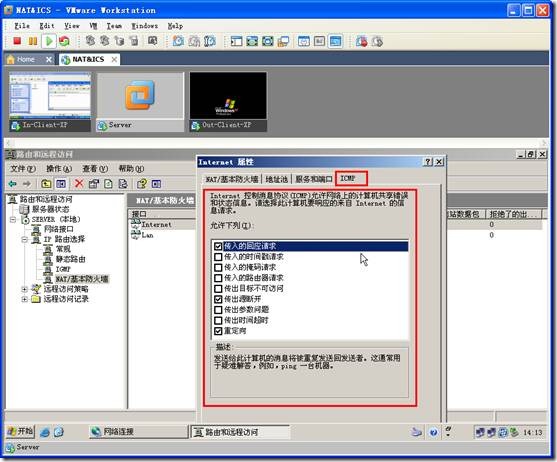

（7）这里有个小建议，一般我们在这NAT服务器上对于ICMP的相关设置全部设为空，避免相关***，了解下，因人而异:

12、有关“Windows Server 2003 ICS或NAT 实现共享上网（未联网实验）”的实验就介绍到这里了，如果计算机能访问Internet，则把相关网卡设置为Internet，相关外部IP修改为公共IP，则实验原理是相同的:
