matlab数据序列的几种滤波器



一维数据序列滤波的matlab代码，

其实和之前做的图像滤波大同小异，

只是图像的噪声情况复杂得多，

而且是二维的。

做这个主要是手上有个心电的的mens传感器，

蓝牙把数据传过来做一个数据的100Hz左右的带通滤波，

用butterworht做个带通滤波，

再用c语言重构一下。



 1 %****************************************************************************************
 2 %
 3 %                      创建两个信号Mix_Signal_1 和信号 Mix_Signal_2
 4 %
 5 %***************************************************************************************
 6
 7 Fs = 1000;                                                                        %采样率
 8 N  = 1000;                                                                        %采样点数
 9 n  = 0:N-1;
10 t   = 0:1/Fs:1-1/Fs;                                                            %时间序列
11 Signal_Original_1 =sin(2*pi*10*t)+sin(2*pi*20*t)+sin(2*pi*30*t);
12 Noise_White_1    = [0.3*randn(1,500), rand(1,500)];           %前500点高斯分部白噪声，后500点均匀分布白噪声
13 Mix_Signal_1   = Signal_Original_1 + Noise_White_1;        %构造的混合信号
14
15 Signal_Original_2  =  [zeros(1,100), 20*ones(1,20), -2*ones(1,30), 5*ones(1,80), -5*ones(1,30), 9*ones(1,140), -4*ones(1,40), 3*ones(1,220), 12*ones(1,100), 5*ones(1,20), 25*ones(1,30), 7 *ones(1,190)];
16 Noise_White_2     =  0.5*randn(1,1000);                                 %高斯白噪声
17 Mix_Signal_2        =  Signal_Original_2 + Noise_White_2;      %构造的混合信号



一、butterworth filter



 1 %****************************************************************************************
 2 %
 3 %                信号Mix_Signal_1 和 Mix_Signal_2  分别作巴特沃斯低通滤波。
 4 %
 5 %***************************************************************************************
 6

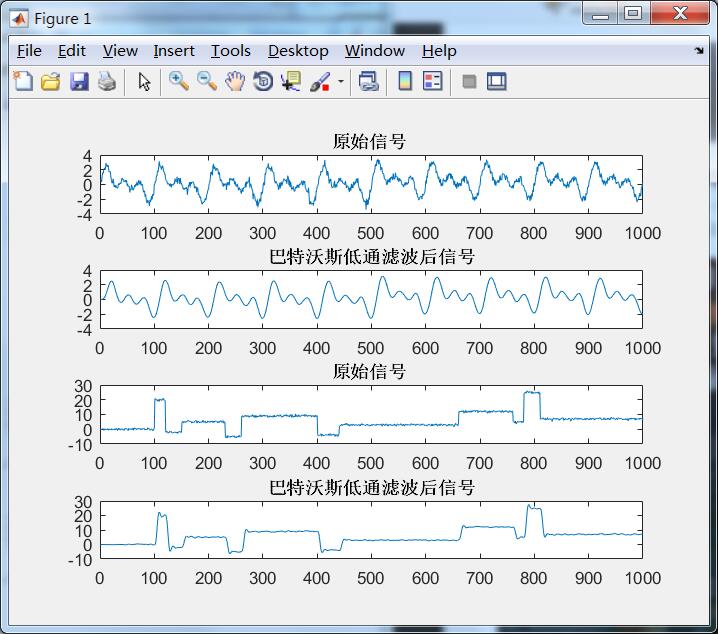

 7 %混合信号 Mix_Signal_1  巴特沃斯低通滤波
 8 figure(1);
 9 Wc=2*50/Fs;                                          %截止频率 50Hz
10 [b,a]=butter(4,Wc);
11 Signal_Filter=filter(b,a,Mix_Signal_1);
12
13 subplot(4,1,1);                                        %Mix_Signal_1 原始信号
14 plot(Mix_Signal_1);
15 axis([0,1000,-4,4]);
16 title('原始信号 ');
17
18 subplot(4,1,2);                                        %Mix_Signal_1 低通滤波滤波后信号
19 plot(Signal_Filter);
20 axis([0,1000,-4,4]);
21 title('巴特沃斯低通滤波后信号');
22
23 %混合信号 Mix_Signal_2  巴特沃斯低通滤波
24 Wc=2*100/Fs;                                          %截止频率 100Hz
25 [b,a]=butter(4,Wc);
26 Signal_Filter=filter(b,a,Mix_Signal_2);
27
28 subplot(4,1,3);                                        %Mix_Signal_2 原始信号
29 plot(Mix_Signal_2);
30 axis([0,1000,-10,30]);
31 title('原始信号 ');
32
33 subplot(4,1,4);                                       %Mix_Signal_2 低通滤波滤波后信号
34 plot(Signal_Filter);
35 axis([0,1000,-10,30]);
36 title('巴特沃斯低通滤波后信号');







二、FIR
