项目二任务1和2

任务1要求
（特别注明：模拟器中端口隔离功能不起作用）

1. 组网需求

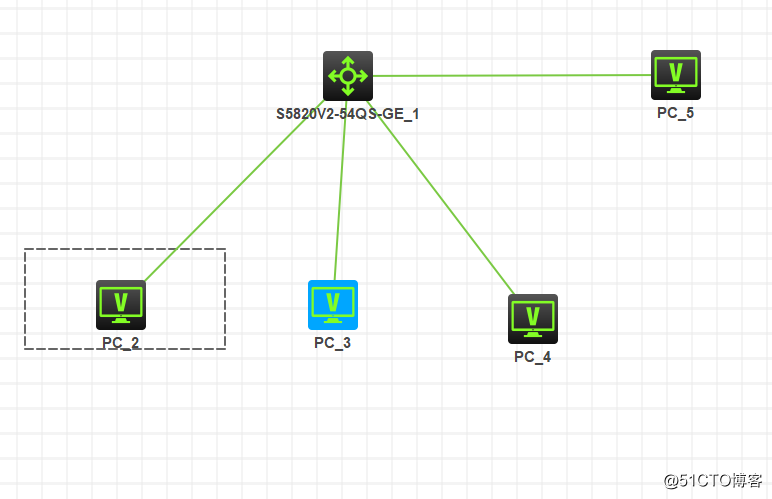

   如 图 所示，小区用户Host A、Host B、Host C分别与Device的端口GigabitEthernet 1/0/1、GigabitEthernet 1/0/2 、GigabitEthernet 1/0/3 相连， Device 设备通过GigabitEthernet 1/0/4 端口与外部网络相连。现需要实现小区用户Host A、Host B和Host C彼此之间二层报文不能互通，但可以和外部网络通信。

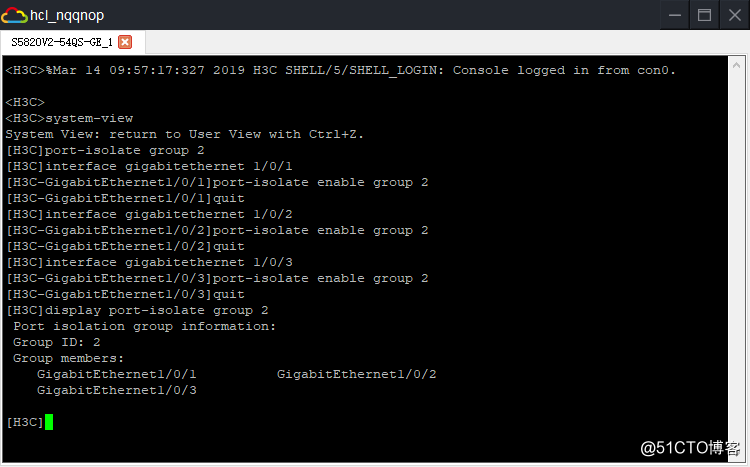

   2.(1)创建隔离组2
   （2）将端口GigabitEthernet 1/0/1、1/0/2、1/0/3加入隔离组2
   3.配置验证
   显示隔离组2的信息

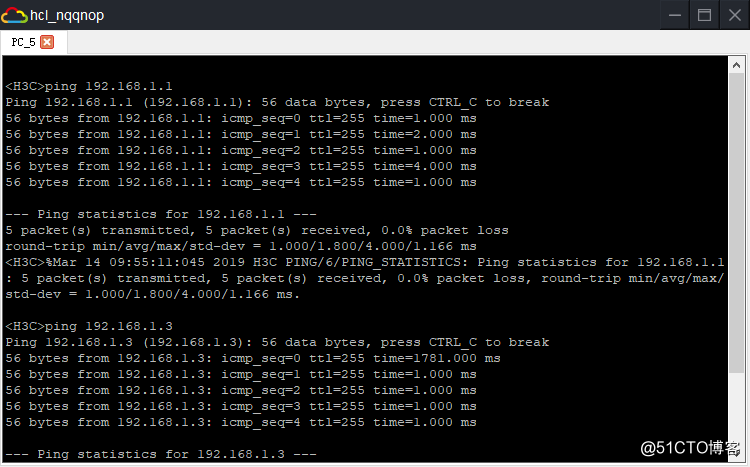

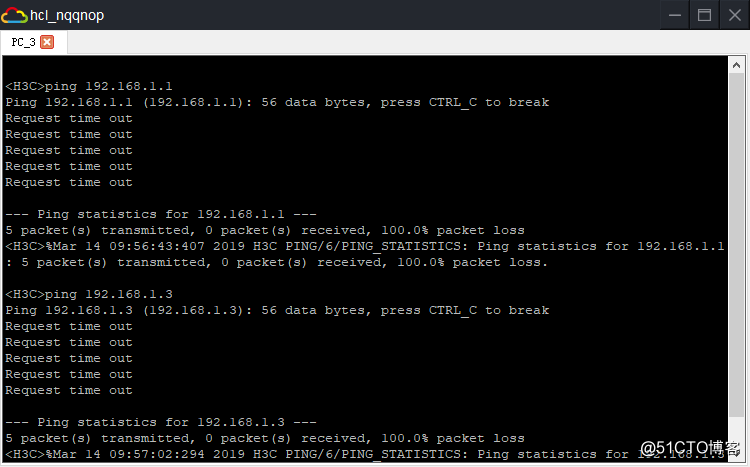

   4.以上信息实现端口已经加入隔离组2，从而实现二层隔离，分别对应的PC2、3、4彼此之间不能ping通，而pc5能ping通。



任务二要求

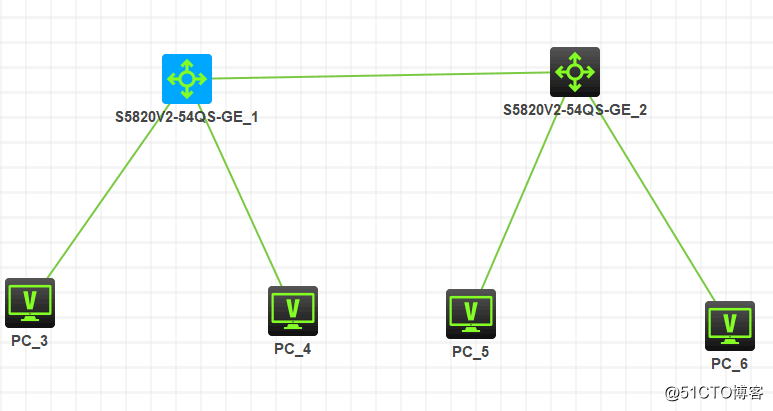

• Host A 和Host C 属于部门A，但是通过不同的设备接入公司网络；Host B 和Host D 属于部门B，也通过不同的设备接入公司网络。
• 为了通信的安全性，也为了避免广播报文泛滥，公司网络中使用 VLAN 技术来隔离部门间的二层流量。其中部门A 使用VLAN 100，部门B 使用VLAN 200。
• 现要求不管是否使用相同的设备接入公司网络，同一 VLAN 内的主机能够互通，即Host A 和Host C 能够互通，Host B 和Host D 能够互通。
1.

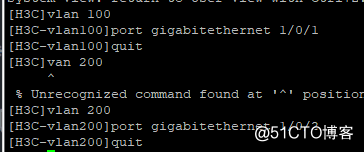

2.（1）配置S5820V2—1：创建vlan100和200，并将GigabitEthernet 1/0/1、GigabitEthernet 1/0/2分别加入vlan100、200

（2）为了使S5820V2—1上的vlan100和200的报文能发送S5820V2—2，将GigabitEthernet 1/0/3 的链路类型配置为trunk，并允许vlan100和200的报文通过。

3.S5820V2—2的配置与S5820V2—1的配置一样，照做即可。
4.分别配置PC机的IP地址：PC３：192.168.100.1/24 PC4:192.168.200.1/24 PC5:192.168.100.2/24 PC6192.168.200.2/24

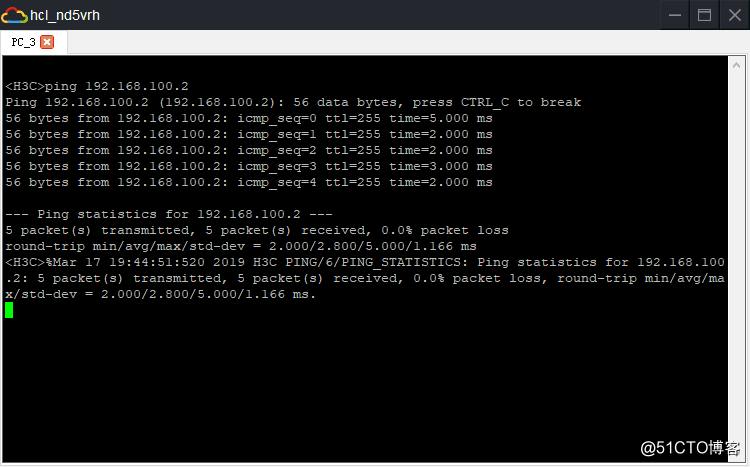

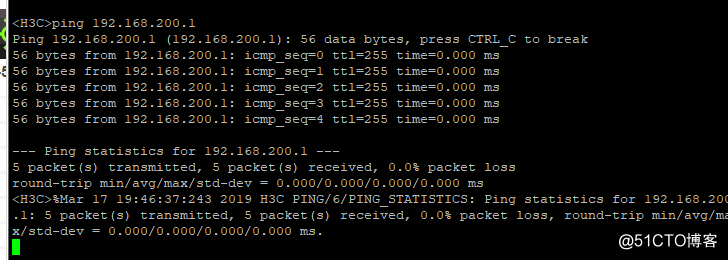

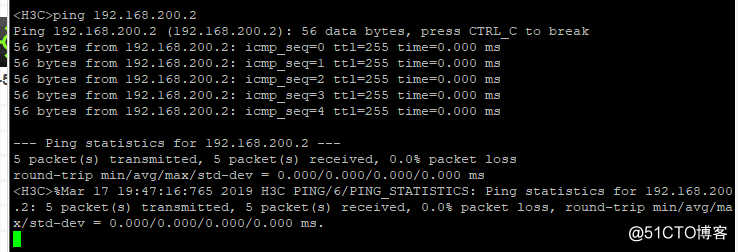

5.PC3和PC５互通，PC4和PC６互通

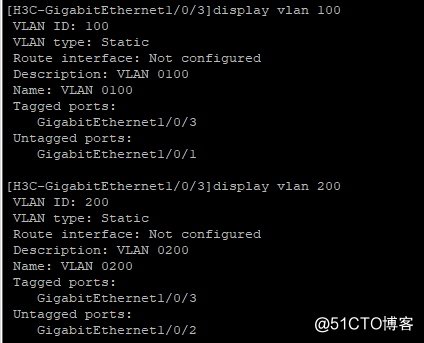

6.通过查看显示信息验证配置是否成功.
