本文介绍利用TL431制作高精度稳压直流电源的方法，包括器件选型、阻值配置及实际测试结果。通过合理设置电阻R0、R1和R2的阻值，实现稳定的5V输出电压，并验证了该电源具有良好的负载稳定性和纹波抑制能力。
TL431

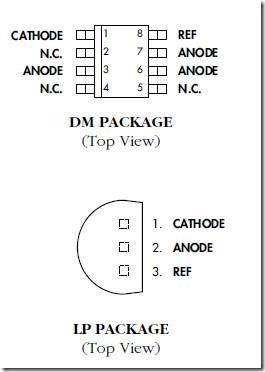

封装

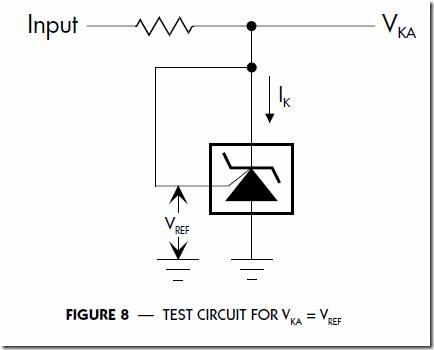

2.5 V 基准源

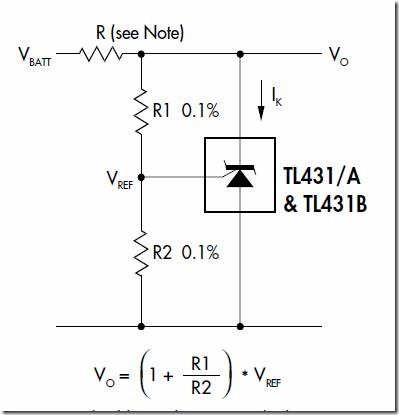

可调稳压源

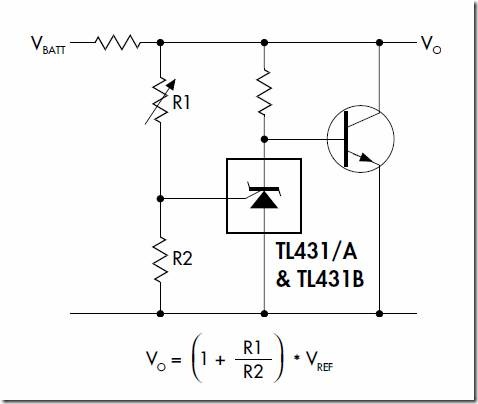

大电流稳压源
阻值取值：R0取1.5K，R1、R2分别取10K，按结果，应得到5V的输出电压。Vin使用12V，实测电压为5V。Vin使用24V，实测电压 5V（我的3 1/2位电表的显示值），因此，此种器件的精度很高。接入负载，在C、A端并接负载电阻，Vin用12V。当负载电阻大于2K时，输出电压几乎看不出任何变化。当电阻小于2K时，输出电压开始减小，此时应当是前面所说的阴极电流的条件不符合了。

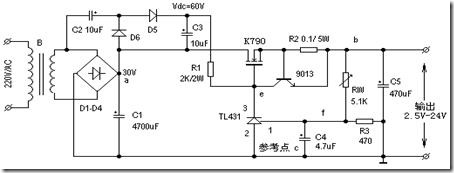

用TL431制成的高精度稳压直流电源
电路的纹波极小，精度极高，可以作高档电器供电电源。
