本文详细介绍了如何配置VTP实现VLAN信息同步，并通过单臂路由解决VLAN间通信问题。包括VTP配置步骤、VLAN创建、端口分配及路由器子接口设置等内容。
这些天都忙于公司的招聘，太忙了。可能还要忙上一阵子，自上个月22号才写了一篇。今天下雨没有到外面去。写了一篇贴出来：

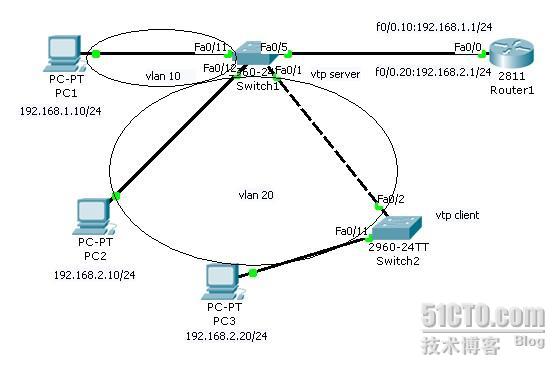

一、拓扑图：
二、详细配置及说明：

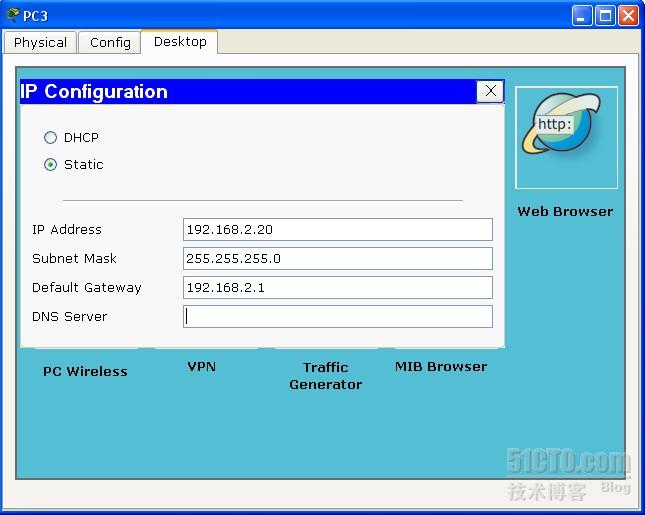

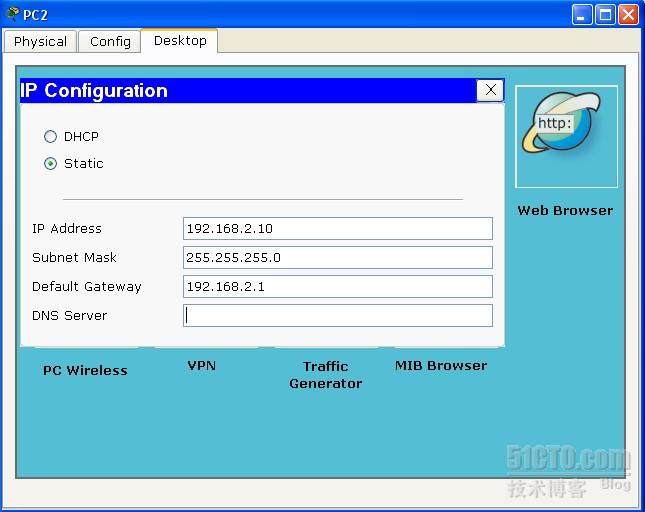

1、首先配置各PC的IP，并指定默认网关：
1、首先配置各PC的IP，并指定默认网关：
2、由于它默认就封装了dot1q 且packet tracer不支持switchport trunk encapsulation dot1q 此命令：
|
SW1(config)#int f0/1<?xml:namespace prefix = o />
SW1(config-if)#switchport trunk encapsulation dot1q
^
% Invalid input detected at '^' marker. （发现此IOS不支持此命令）
SW1#sh int f0/1 switchport
Name: Fa0/1
Switchport: Enabled
Administrative Mode: dynamic auto
Operational Mode: static access
Administrative Trunking Encapsulation: dot1q
Operational Trunking Encapsulation: native
Negotiation of Trunking: On
Access Mode VLAN: 1 (default)
Trunking Native Mode VLAN: 1 (default)
Voice VLAN: none
Administrative private-vlan host-association: none
Administrative private-vlan mapping: none
Administrative private-vlan trunk native VLAN: none
Administrative private-vlan trunk encapsulation: dot1q （发现默认就封装成dot1q）
Administrative private-vlan trunk normal VLANs: none
Administrative private-vlan trunk private VLANs: none
Operational private-vlan: none
Trunking VLANs Enabled: ALL
Pruning VLANs Enabled: 2-1001
Capture Mode Disabled
Capture VLANs Allowed: ALL
Protected: false
Appliance trust: none
SW1#
|
3、为了保证管理域能够覆盖到两台交换机，我们配置
SW1和
SW2的
trunk：
|
SW1(config)#int f0/1
SW1(config-if)#switchport mode trunk （在SW1上指定端口为trunk模式）
SW2(config)#int f0/2
SW2(config-if)#switchport mode trunk （在SW2上指定端口为trunk模式）
|
4、在
R2上查看一下
trunk信息
:
|
SW2(config-if)#do sh int trunk
Port Mode Encapsulation Status Native vlan
Fa0/2 on 802.1q trunking 1 （缺省VLAN被称为Native Vlan）
Port Vlans allowed on trunk
Fa0/2 1-1005 (允许在trunk上传输数据的VLAN列表)
Port Vlans allowed and active in management domain
Fa0/2 1
Port Vlans in spanning tree forwarding state and not pruned
Fa0/2 1
|
5、在配置
VTP之前，先查看一下交换机的
VTP状态，以观察配置之后的变化：
|
SW2#sh vtp status
VTP Version : 2 （VTP协议的版本号为2，增加了支持令牌环交换和令牌环VLAN）
Configuration Revision : 0 （配置的版本号，每变更一次将会增加1，为0说明没有配置）
Maximum VLANs supported locally : 255
Number of existing VLANs : 5
VTP Operating Mode : Server （默认情况下所有交换机都为VTP server 模式）
VTP Domain Name :
VTP Pruning Mode : Disabled (VTP修剪默认关闭的)
VTP V2 Mode : Disabled
VTP Traps Generation : Disabled
MD5 digest : 0x7D 0x5A 0xA6 0x0E 0x9A 0x72 0xA0 0x3A (VTP的密码)
Configuration last modified by 0.0.0.0 at 0-0-00 00:00:00
Local updater ID is 0.0.0.0 (no valid interface found)
|
6、分别在
VLAN模式下配置
SW1和在全局模式下配置
SW2的
VTP协议：
|
SW1#vlan database
SW1(vlan)#vtp domain wxs （配置VTP的域名为 wxs ）
SW1(vlan)#vtp server (定义VTP的模式为client)
SW1(vlan)#vtp password cisco (为了vtp的安全，配置VTP的密码为cisco)
SW2(config)#vtp domain wxs
SW2(config)#vtp mode client
SW2(config)#vtp password cisco
|
7、现在我们再看一下
SW2的
VTP状态信息：
|
SW2#sh vtp status
VTP Version : 2
Configuration Revision : 0 (因为没有对VLAN进行操作，故还为0)
Maximum VLANs supported locally : 255
Number of existing VLANs : 5
VTP Operating Mode : Client (VTP的操作模式从默认的server变成client)
VTP Domain Name : wxs (VTP域名为wxs)
VTP Pruning Mode : Disabled
VTP V2 Mode : Disabled
VTP Traps Generation : Disabled
MD5 digest : 0x37 0x56 0xD3 0xEA 0x66 0xC8 0xA3 0x39
Configuration last modified by 0.0.0.0 at 0-0-00 00:00:00
|
8、在
SW1和
SW2上创建
VLAN：
|
SW1(config)#vlan 10 （在全局配置模式下创建VLAN 10）
SW1(config-vlan)#name cisco （命名为cisco）
SW1(config-vlan)#end
SW1#vlan database（同理在服务器模式交换机SW1上进入vlan database模式下）
SW1(vlan)#vlan 20 name microsoft （在vlan database模式下建立vlan 20并命名为microsoft)
|
9、查看一下
SW1的
VLAN配置信息：
|
SW1#sh vlan
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/2, Fa0/3, Fa0/4, Fa0/6
Fa0/7, Fa0/8, Fa0/9, Fa0/10
Fa0/11, Fa0/12, Fa0/13, Fa0/14
Fa0/15, Fa0/16, Fa0/17, Fa0/18
Fa0/19, Fa0/20, Fa0/21, Fa0/22
Fa0/23, Fa0/24, Gig1/1, Gig1/2
10 cisco active
20 microsoft active
1002 fddi-default act/unsup
1003 token-ring-default act/unsup
1004 fddinet-default act/unsup
1005 trnet-default act/unsup
………………
SW1#
|
10、查看
SW2的
VLAN配置信息，发现同步了
VTP server角色
SW1的
VLAN配置信息：
|
SW2#sh vlan
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/1, Fa0/3, Fa0/4, Fa0/5
Fa0/6, Fa0/7, Fa0/8, Fa0/9
Fa0/10, Fa0/11, Fa0/12, Fa0/13
Fa0/14, Fa0/15, Fa0/16, Fa0/17
Fa0/18, Fa0/19, Fa0/20, Fa0/21
Fa0/22, Fa0/23, Fa0/24, Gig1/1
Gig1/2
10 cisco active
20 microsoft active
1002 fddi-default act/unsup
1003 token-ring-default act/unsup
1004 fddinet-default act/unsup
1005 trnet-default act/unsup
………………
SW2#
|
11、在
SW1和
SW2上将相应的交换机端口加入到对应的
VLAN当中：
|
SW1(config)#int f0/11
SW1(config-if)#switchport access vlan 10 (将f0/11交换机端口加入到VLAN 10 当中)
SW1(config-if)#int f0/12
SW1(config-if)#sw ac vlan 20
SW2(config)#int f0/11
SW2(config-if)#sw ac vlan 20
|
12

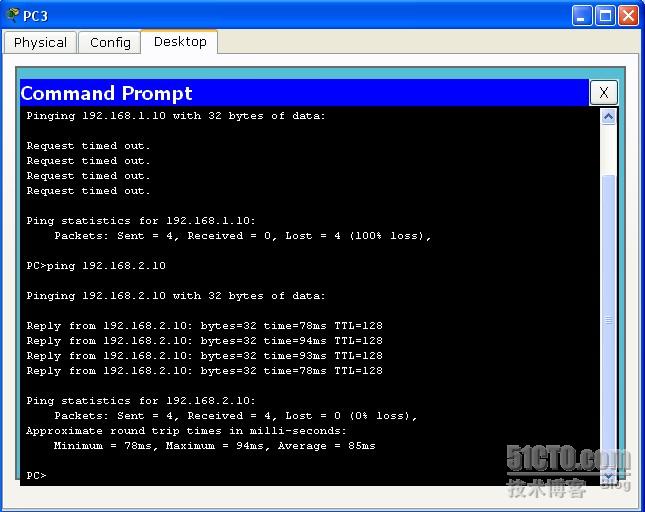

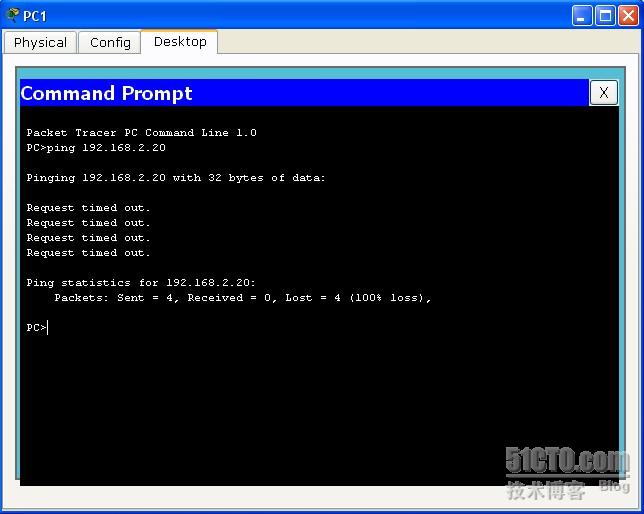

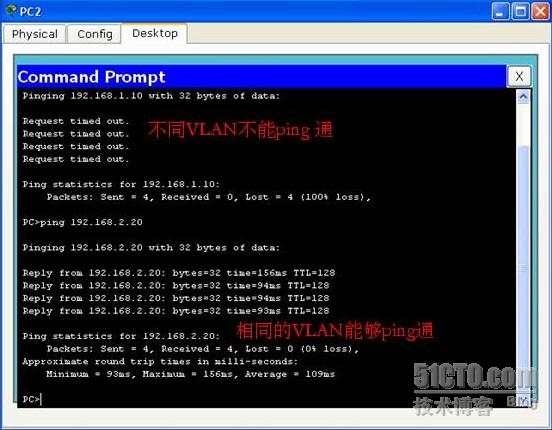

、在三台PC上用ping 命令测试VLAN间的通信：
三、在R1路由器上配置单臂路由，确保两个VLAN之间能够通信。
1、为了
R1和
SW1仅通过一条链路就能连接多个
VLAN，我们要在
R1与
SW1做
trunk链路：
|
SW1(config)#int f0/5
SW1(config-if)#switchport mode trunk （因为此IOS默认就封装了dot1q，我们指定接口trunk模式）
R1(config)#int f0/0
R1(config-if)#no sh （激活此接口）
R1(config-if)#no ip address （但不要配置IP）
R1(config-if)#int f0/0.10
R1(config-subif)#encapsulation dot1Q 10 （封装dot1q类型并指定VLAN，作用是出去的数据包打上10的VLAN标记，同时只接收VLAN 10 的数据包）
R1(config-subif)#ip add 192.168.1.1 255.255.255.0 （为子接口配置IP用于VLAN 10的默认网关）
R1(config-subif)#int f0/0.20 （进入f0/0.20的子接口）
R1(config-subif)#en dot1Q 20（发出的数据包会打上20的VLAN标记，同时只接收VLAN 20 的数据包）
R1(config-subif)#ip add 192.168.2.1 255.255.255.0（为子接口配置IP用于VLAN 20的默认网关）
|
2、查看
R1的路由表：
|
R1(config-subif)#do sh ip route
…………
Gateway of last resort is not set
C 192.168.1.0/24 is directly connected, FastEthernet0/0.10 （子接口直连路由）
C 192.168.2.0/24 is directly connected, FastEthernet0/0.20
|

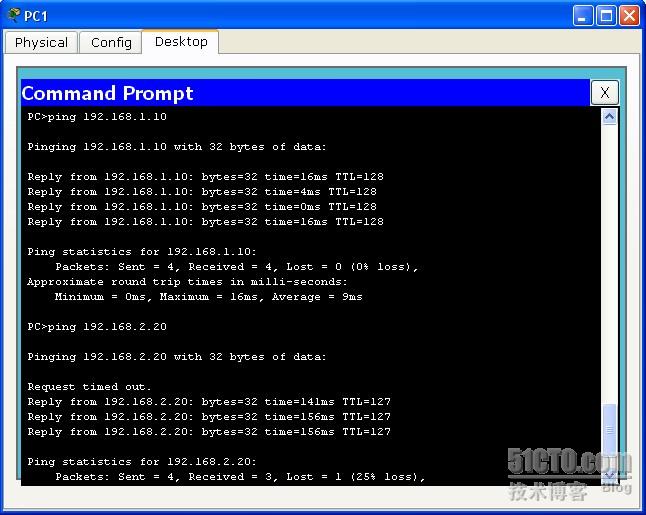

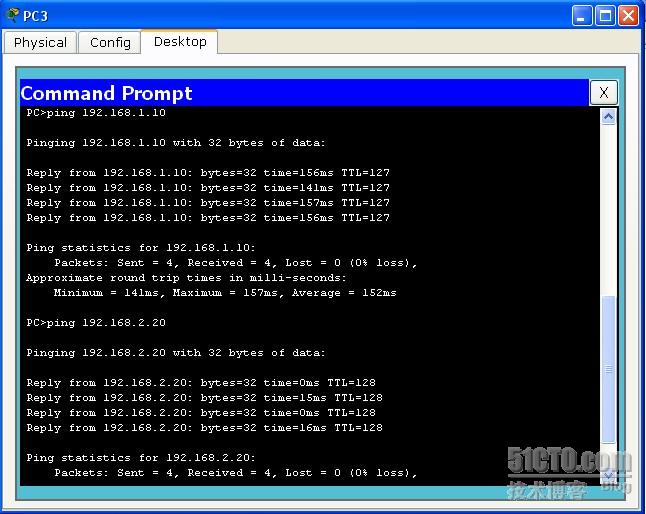

四、验证一下连通性：
