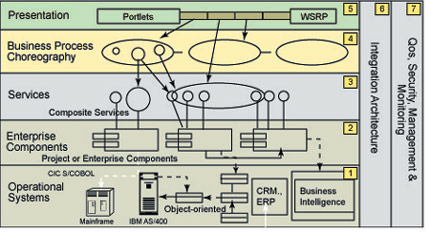

SOA应用系统的大体框架结构

●展现层（presentation）：图1中5区，通过portal等技术建立展现平台，方便用户在这个界面上提出服务请求。

● 业务处理建模（business process modeling）：图1中的4区，SOA元模型从MDA中继承了平台无关模型来对业务处理过程建模。这一部分独立于服务设计和部署层。模型驱动架构MDA（Model Driven Architecture）的主要缺陷是在模型设计阶段就对需求有完整的描述，而且没有需求变更的反馈机制。SOA通过添加敏捷方法AM来应对需求变更的情况。

● 服务层(Services): 图1中的3区，整个SOA的核心层，它承上启下，对上响应业务模型，对下调用相关组件群完成业务需求,形成“业务驱动服务、服务驱动技术”的SOA事务处理格局。服务可以根据粒度分层。虽然细粒度提供了更多的灵活性，但同时也意味着交互的模式可能更为复杂。粗粒度降低了交互复杂性，但敏捷性却下降。

● 企业组件层（enterprise components）：图1中的2区，这里是相关组件发挥作用的场所。这些组件是平台相关的。因为到了这一层，许多底层软硬件平台的特性已经不再透明了。

● 系统软件层(Operational System):图1中的1区，这一层包括操作系统、数据库管理系统、CRM、ERP、商业智能(BI)等异构系统，是一个集成的平台。

除此之外，诸如QoS、安全性等(图1中7区)也是SOA架构的组成部分
