Visio画图(一):UML用例图

Visio画图(一):UML用例图

1.找到UML用例图

A.有网状态

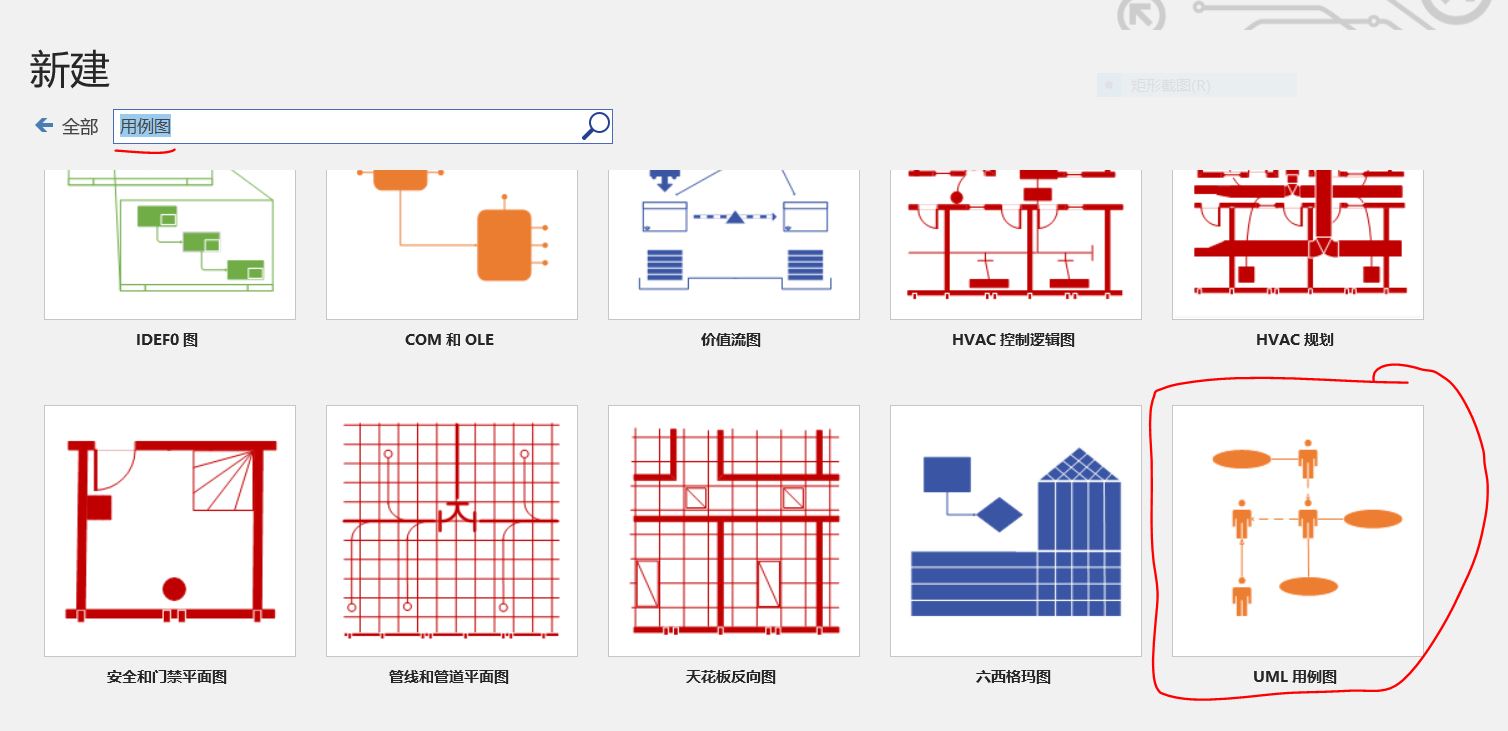

第一步 在搜索框内输入用例图进行搜索.

第二步,移动鼠标直到找到用例图





B.无网状态

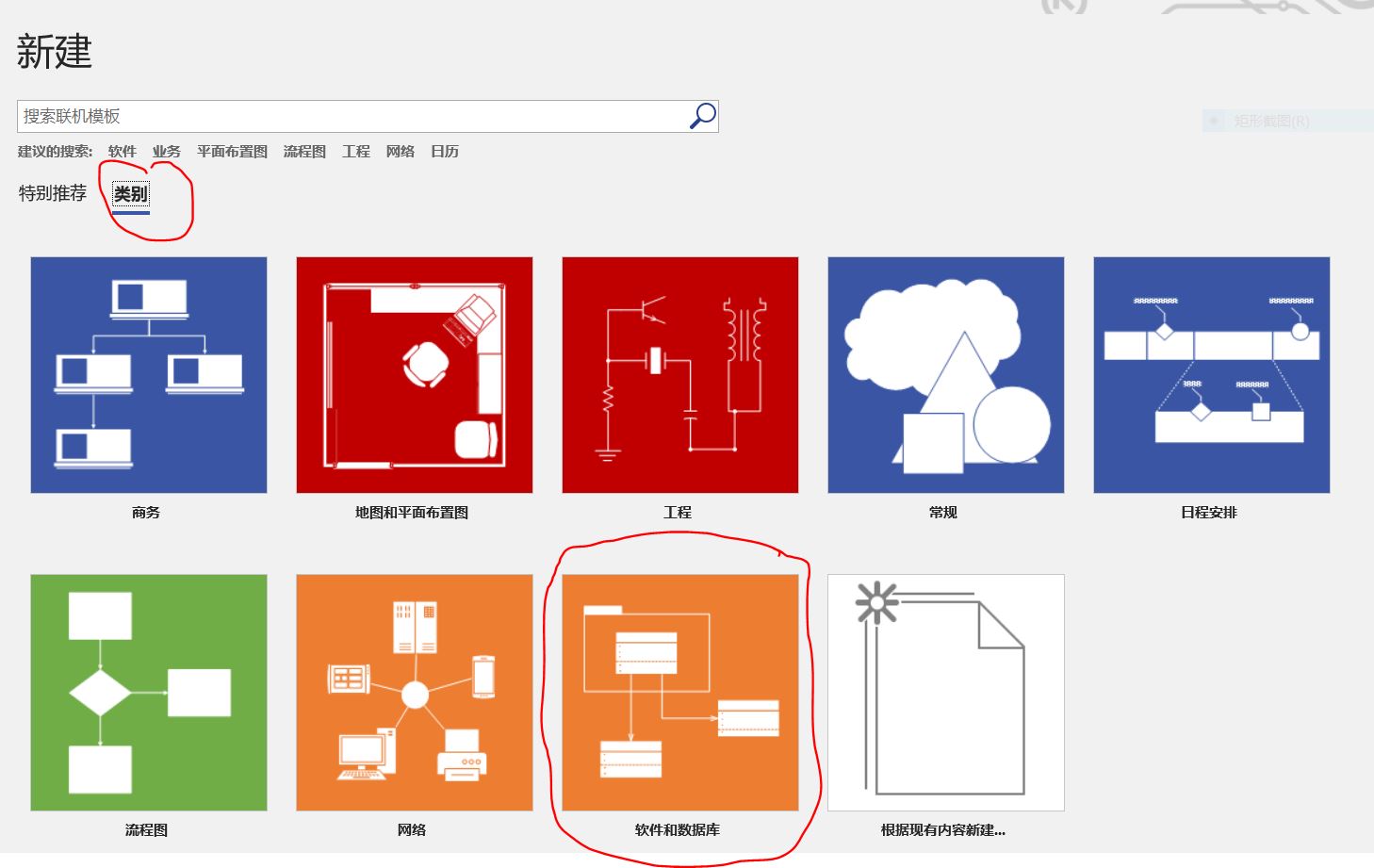

第一步 点击特别推荐旁的类别选项

第二步 点击其下方的软件和数据库



第三步 移动鼠标直到找到UML用例图

2.打开UML用例图

前提:(根据前面的提示)已经找到UML用例图了

第一步 点击UML用例图,出现如下图所示的界面

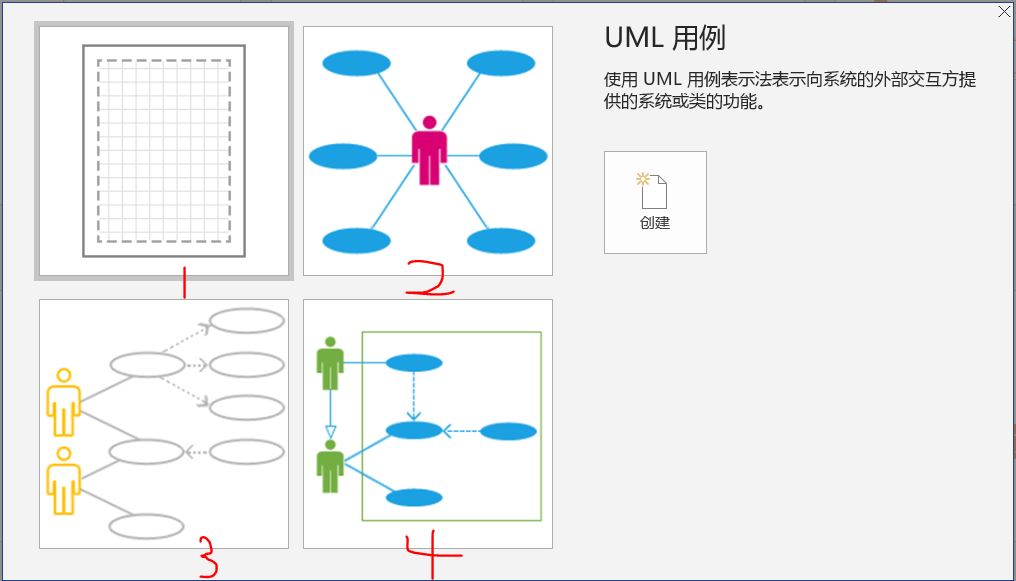

图片1代表的是自定义(随意画用例图)

图片2、图片3、图片4是VISIO里给好的常用的用例图结构(好处:节省时间)

第二步 选择自定义即图片1(可任意选择)

第三步 点击创建
