MSTP理论03-MSTP 快速收敛机

MSTP 支持普通方式和增强方式两种 P/A（Proposal/Agreement）机制：

---

1、 普通方式
MSTP 支持普通方式的 P/A 机制实现与 RSTP 支持的 P/A 机制实现相同。
具体P/A机制协商过程：
1）、刚开始交换机都认为自己的端口为指定端口，只不过指定端口的状态是discarding。
2）、进入discarding状态后就开始发送proposal置位的MST BPDU。
3）、比较自己与收到的MST BPDU，如果本端的优，就丢弃对端发送过来的MST BPDU，并且继续发送本端的MST BPDU；如果对端的优，就停止发送MST BPDU，并进入下个步骤。
4）、不优的交换机将自己所有接口阻塞（又称同步）（除已经阻塞接口，边缘端口）。
5）、不优的交换机向优的一方发送agreement置位的MST BPDU，并将这个端口置于forwarding状态，角色为根端口。
6）、MST BPDU优的一端收到agreement置位的MST BPDU后，就将这个端口置于forwarding状态，角色为指定端口。

---

2、增强方式

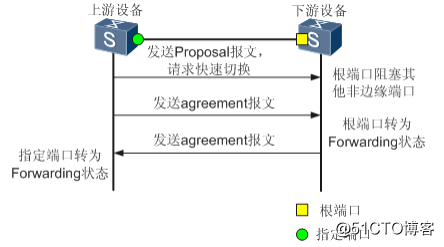

如上图所示，在 MSTP 中， P/A 机制工作过程如下：
1）、 上游设备发送 Proposal 报文，请求进行快速迁移。下游设备接收到后，把与上游设备
相连的端口设置为根端口，并阻塞所有非边缘端口。
2）、 上游设备继续发送 Agreement 报文。下游设备接收到后，根端口转为 Forwarding 状态。
3）、 下游设备回应 Agreement 报文。上游设备接收到后，把与下游设备相连的端口设置为指定端口，指定端口进入 Forwarding 状态。

注：缺省情况下，华为数据通信设备使用增强的快速迁移机制。如果华为数据通信设备和其他制造商的设备进行互通，而其他制造商的设备 P/A 机制使用普通的快速迁移机制，此时，可在华为数据通信设备上通过设置 P/A 机制为普通的快速迁移机制，从而实现华为数据通信设备和其他制造商的设备进行互通。
