Mathematica 如何绘制双纵坐标轴的图像?

最新推荐文章于 2024-09-28 23:03:03 发布

weixin_34066347

最新推荐文章于 2024-09-28 23:03:03 发布

阅读量2k

点赞数

本文介绍了如何使用Mathematica绘制双纵坐标轴的图像，针对需要共享横轴但纵轴不同的数据进行可视化。文中提供了三种不同的方法，并引用了相关论坛和资源作为参考。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

来源:http://forum.simwe.com/thread-985179-1-1.html

提问:

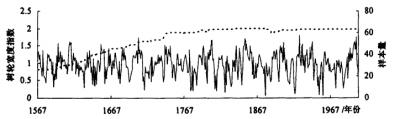

现在需要作出这样一张图，如附件
数据共用一个横轴，但纵轴不同。不能直接让某一组数据直接乘一个常数以画到一起。
麻烦大家看一下。本版有过关于双坐标轴的讨论，但好像跟这个情况都不太一样，故再此一问。

解答:

方法一:

Plot[{Sin[x], Cos[x]}, {x, -1, 1},
 Frame -> {

    {True, True}, {True, False}},
 FrameTicks -> {

    {Automatic, {

    {-0.5, 5}, {0, 10}, {0.5,
      15}}}, {Automatic, None}},
 FrameLabel -> {

    {"Left", "Right"}, {None, None}}]
