Lab4-CUCM PUB First Configuration

p_w_picpath

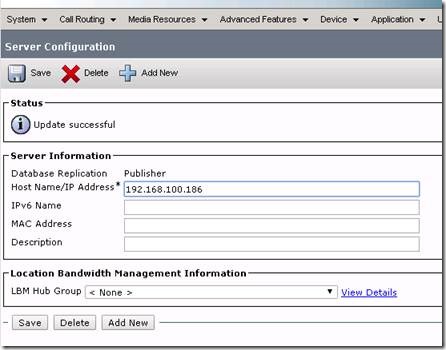

1-Set Server TO IP Address

System-Server

由于没有DNS,所有把server name 改为IP Address

clip_p_w_picpath002

clip_p_w_picpath004

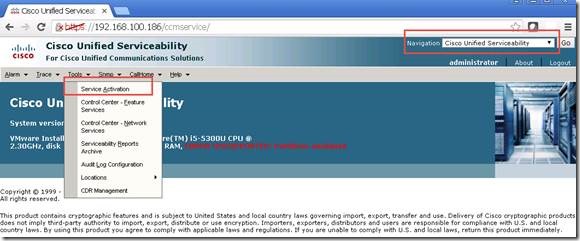

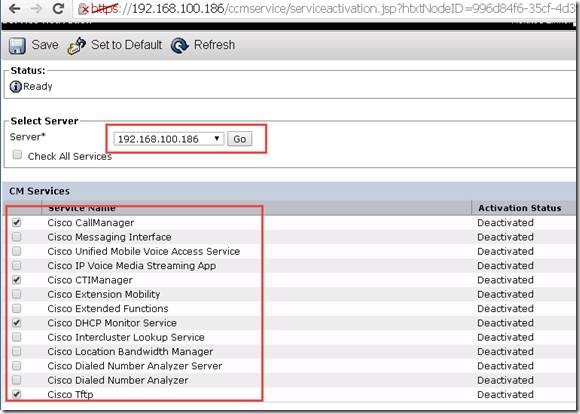

2-Active services

clip_p_w_picpath006

clip_p_w_picpath008

Double check services are up

clip_p_w_picpath010

同时可以Check下 device pool & CM group

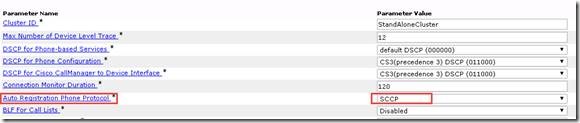

3-修改下 CM企业参数

clip_p_w_picpath012

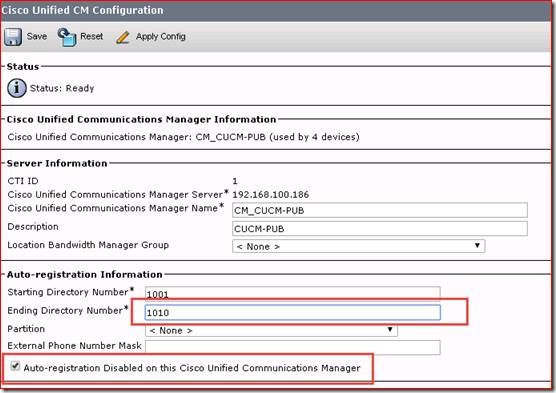

4-自动注册

我们可以使用自动注册来查看结果

clip_p_w_picpath014

clip_p_w_picpath016

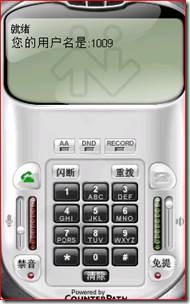

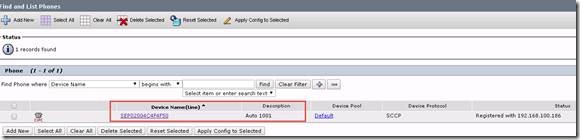

注册成功:

clip_p_w_picpath018

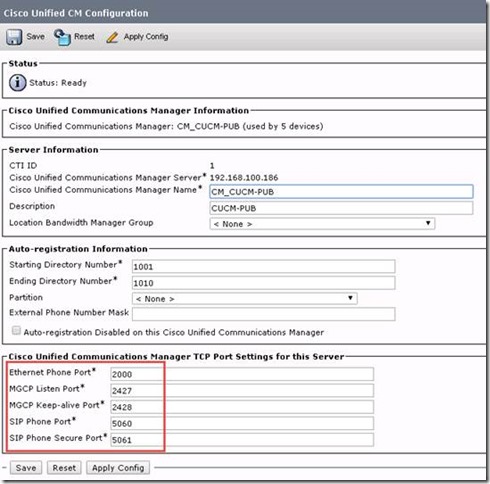

常用的几个协议端口

clip_p_w_picpath020

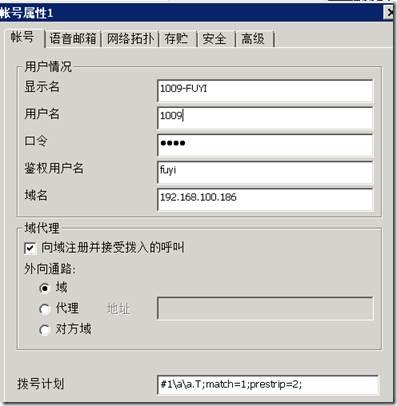

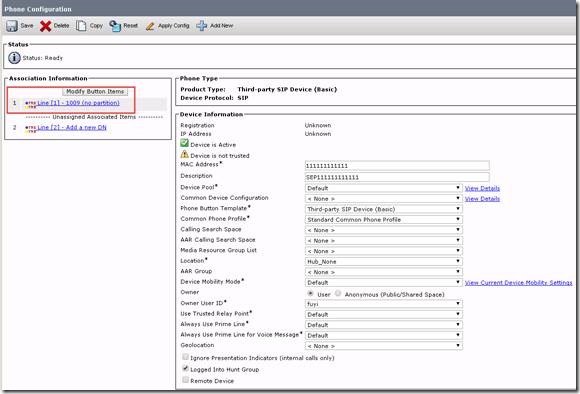

5-注册sip电话

第三方sip电话注册时,没办法提供mac address

在end users这一栏,添加新的end user信息

clip_p_w_picpath022

clip_p_w_picpath024

clip_p_w_picpath026

clip_p_w_picpath028

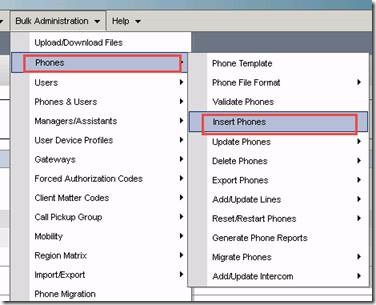

6-批处理注册电话

先开启这个服务

clip_p_w_picpath030

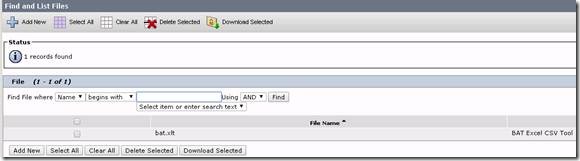

下载bat file

clip_p_w_picpath032

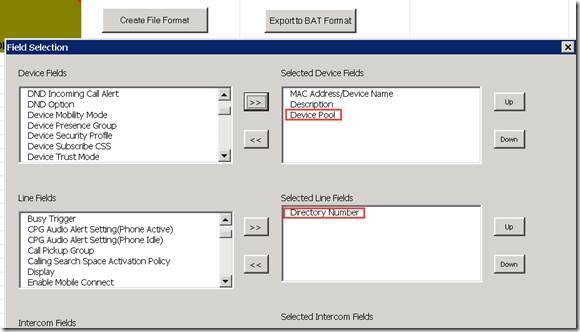

打开bat file, 然后点 Create file format

clip_p_w_picpath034

添好信息,点export to bat format,----> *.txt文件

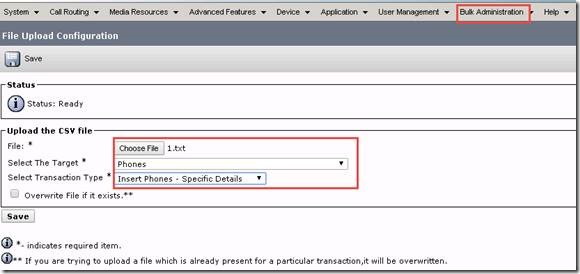

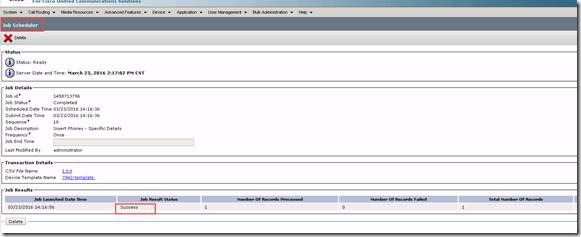

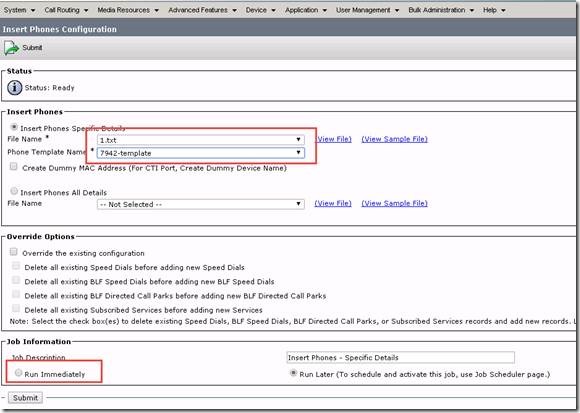

然后上传回去:

clip_p_w_picpath036

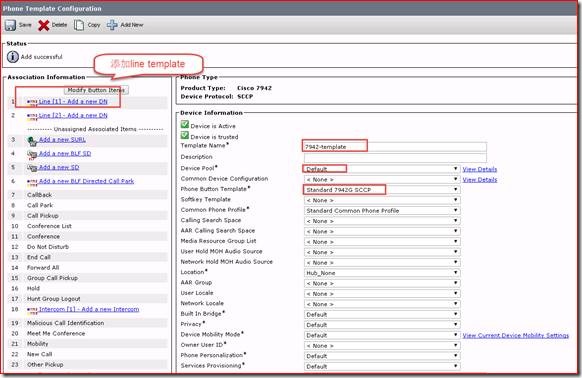

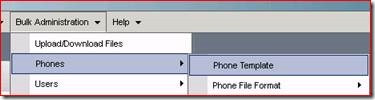

最重要的要创建phone template

clip_p_w_picpath038

clip_p_w_picpath040

再添加line template

clip_p_w_picpath042

clip_p_w_picpath044

clip_p_w_picpath046

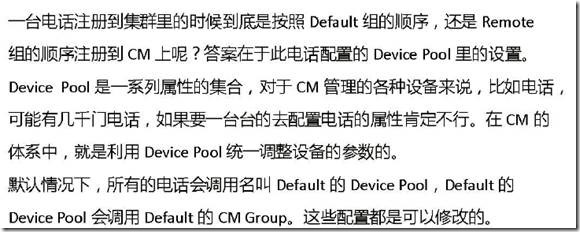

7-CM 组和Device pool组的关系

clip_p_w_picpath048

两部不同电话注册到不同CM server (不同device pool)的逻辑图:

1001---SCCP----CM1-----ICCS---CM2-----SCCP---1002
