2.3.7　建立一个2-1多路选择器

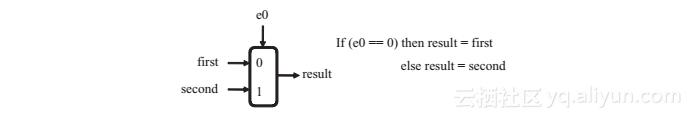

本小节我们将建立一个2-1多路选择器。2-1多路选择器的机械模型（真值表的简写形式）在下图中给出。

我们将通过下面的步骤将另一个活动添加到前一节的框图中。

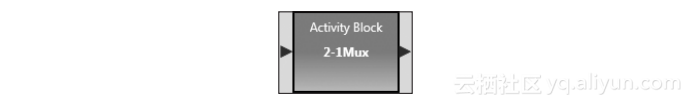

1）添加一个活动到框图中。修改这个活动的名字为“2-1Mux”。

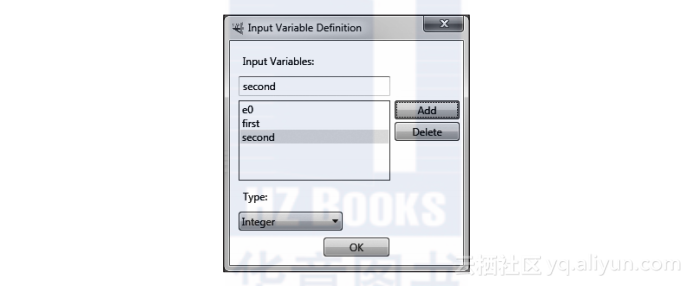

2）进入多路选择器活动。添加三个输入并分别命名为e0、first、second，类型均匀Integer。

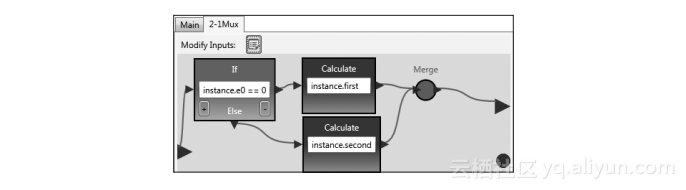

3）添加如下所示的活动代码。

4）在Main框图里写代码测试这个活动。用不同的“输入数→输出数”来测试多路选择器活动，比如，（1，0，1）→1、（1, 1, 0）→0、（0, 0, 1）→0和（0, 1, 0）→1。
当你连接到2-1多路选择器活动时，请注意连接数据名msg、msg1和mgs2与活动e0、first和second之间的映射关系。

5）使用简单对话框来测试这个多路选择器。
请通知你的实验指导老师验收你的程序。
