Jz2440 环境安装

Ubuntu 设置

现象：开启虚拟机会发现报错 Could not apply the stored configuration for monitors

原因：在关机的时候，gnome-setting-deamon 会保存上一次的设置，生成一个monitors.xml的文件。

解决：打开终端， ctrl+ALT+T 输入 sudo rm -f ~/.config/monitors.xml 删除配置文件即可

烧写工具

烧写工具是easy-open-jtag,直接安装01.OpenOCD with GUI setup.exe，然后更新驱动即可

串口驱动是PL2003，随意安装

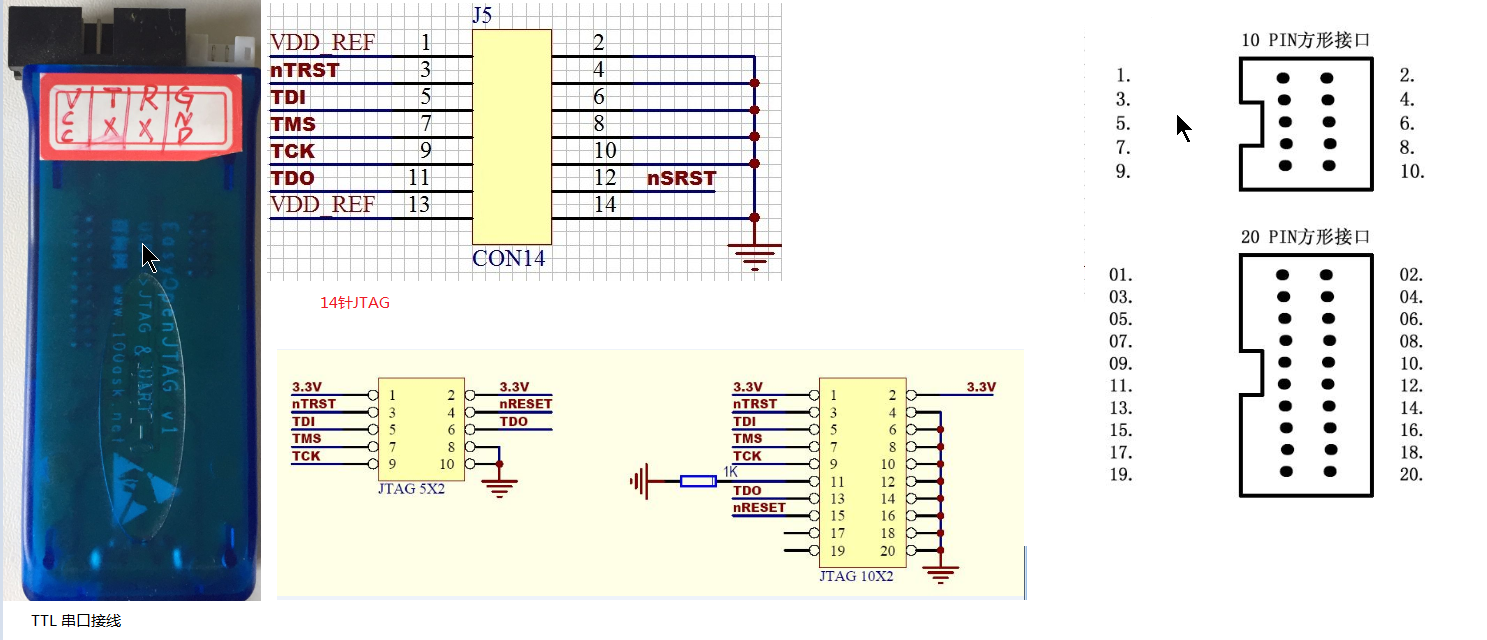

接口示意图如下:

交叉编译环境

IDE> GDB(指令)> OpenOCD(实际命令)> OpenJtag(硬件设备)> 单板

实际上，我们使用keil，Iar也是类似的，对应的应该是:

Keil> 调试模块> Jlink> Jtag/sw> 单板

调试的时候，IDE图形界面告诉GDB，比如需要读内存，调试器根据elf文件去向OpenOCD去发送读命令，然后OpenOCD发送命令给硬件设备（JTAG设备）,然后就是JTAG设备与CPU的交互了

使用说明

可以使用OpenOCD命令来操作单板，这个类似jlink的命令模式，可以复位，读内存等.

注意 需要先在win7的程序功能安装TelentClient.

更多的使用说明参见文档Eclipse,OpenOCD,OpenJTAGv3.1嵌入式开发教程版本5.pdf

烧写特性

1. 支持使用OpenOCD烧写小程序到4k的RAM中
2. 支持烧写NorFlash，NandFlash
