1.KXTF9-2050简介

KXTF9-205是G-sensor的一种，G-sensor（Gravity sensor），重力传感器，又名加速度传感器（accelerometer），是能感知加速度大小的MEMS(微机电系统)传感器。使用I2C协议和主机通信。

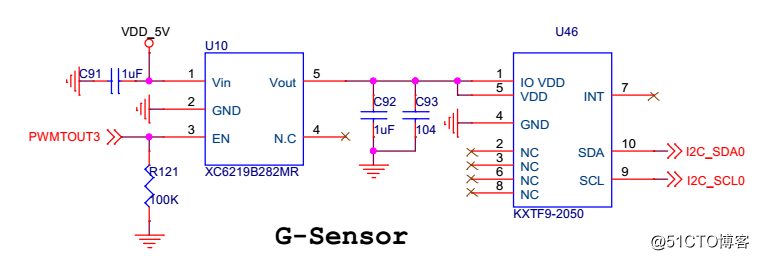

2.原理图

嵌入式s5vp210裸机 KXTF9-2050（G-sensor）
(1)gsensor的供电由PWMTOUT3引脚控制。当PWMTOUT3输出低电平时gsensor无电不工作；当输出高电平时gsensor才会工作。
(2)gsensor的SDA和SCL接的是S5PV210的I2C端口0

3.数据手册相关内容

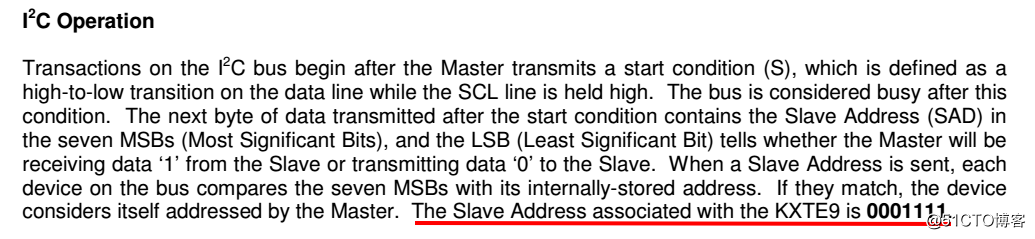

设备地址0b0001111(0x0f)
嵌入式s5vp210裸机 KXTF9-2050（G-sensor）

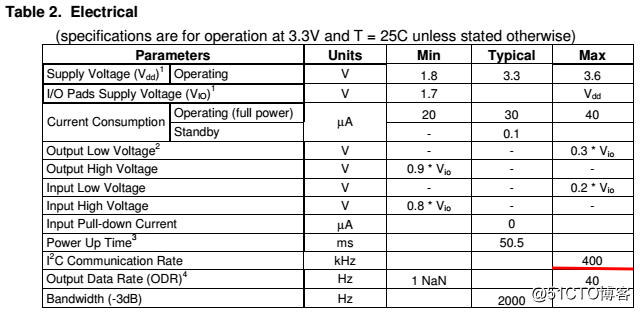

工作频率400KHz

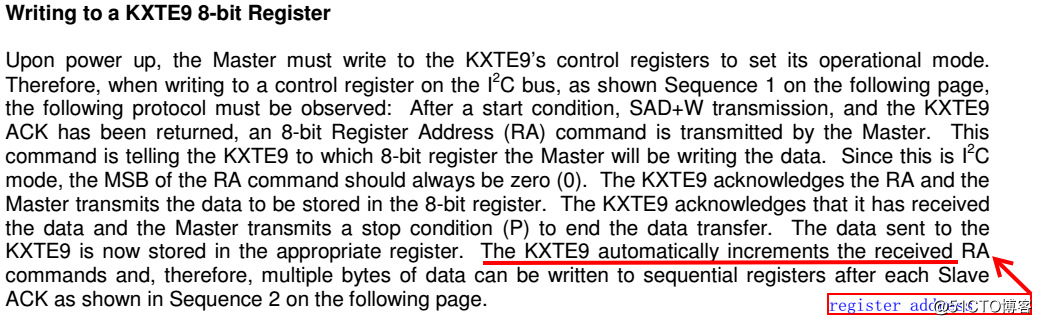

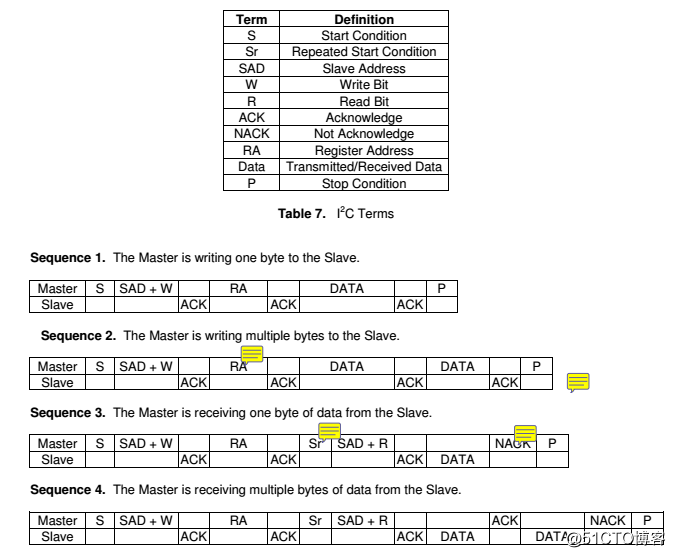

时序相关

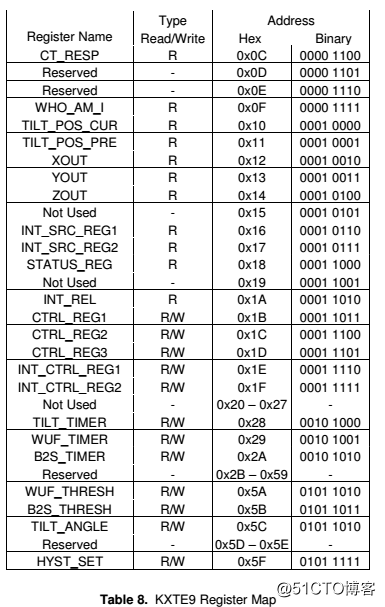

寄存器相关

参考：https://www.jianshu.com/p/d471958189a0 ；官方数据手册（如侵删）
