一、L2TP介绍

    1、L2TP定义

        L2TP（Layer 2 Tunneling Protocol，二层隧道协议），通过公共网络（如Internet）上建立点到点的L2TP隧道，将PPP（Point-to-Point Protocol,点对点协议）数据帧封装后通过L2TP隧道传输，使得远端用户利用PPP接入公共网络后，能够通过L2TP隧道与企业内部网络通信，访问企业内部网络资源，从而为远端用户接入私有的企业网络提供了一种安全、经济且有效的方式。

        L2TP是一种工业标准的Internet隧道协议，功能大致和PPP协议类似，同样可以对网络数据流进行加密。不过也有不同之处，比如PPTP要求网络为IP网络，L2TP要求面向数据包的点对点连接；PPTP使用单一隧道，L2TP使用多隧道；L2TP提供包头压缩、隧道验证，而PPTP不支持。

        第二层隧道协议（L2TP）是用来整合多协议拨号服务至现有的因特网服务提供商点。PPP 定义了多协议跨越第二层点对点链接的一个封装机制。特别地，用户通过使用众多技术之一（如：拨号 POTS、ISDN、ADSL 等）获得第二层连接到网络访问服务器（NAS），然后在此连接上运行 PPP。

        L2TP 扩展了 PPP 模型，允许第二层和 PPP 终点处于不同的由包交换网络相互连接的设备来。通过 L2TP，用户在第二层连接到一个访问集中器（如：调制解调器池、ADSL DSLAM 等），然后这个集中器将单独得的 PPP 帧隧道到 NAS。这样，可以把 PPP 包的实际处理过程与 L2 连接的终点分离开来。

        L2TP 是一个数据链路层协议。其报文分为数据消息和控制消息两类。数据消息用投递 PPP 帧，该帧作为L2TP报文的数据区。L2TP不保证数据消息的可靠投递，若数据报文丢失，不予重传，不支持对数据消息的流量控制和拥塞控制。控制消息用以建立、维护和终止控制连接及会话，L2TP确保其可靠投递，并支持对控制消息的流量控制和拥塞控制。

    2、L2TP典型组网原理

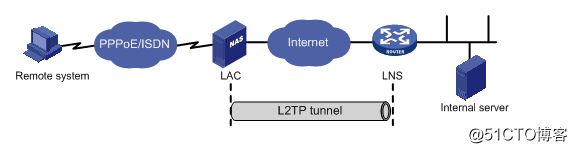

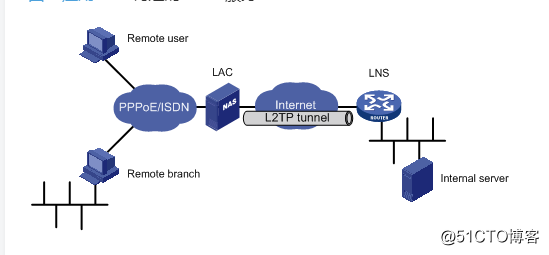

        L2TP的典型组网中包括以下三个部分：

        （1）、远端系统

        远端系统是要接入企业内部网络的远端用户和远端分支机构，通常是一个拨号用户的主机或私有网络中的一台设备。

        （2）、LAC（L2TP Access Concentrator ，L2TP访问集中器）

        LAC是具有PPP和L2TP协议处理能力的设备，通常是一个当地的ISP的NAS（Network Access Server，网络接入服务器），主要用于为PPP类型的用户提供接入服务。

        LAC作为L2TP隧道的端点，位于LNS和远端系统之间，用于在LNS和远端系统之间传递报文。它把远端系统收到的报文按照L2TP协议进行封装并送往LNS，同时也将LNS接收到的报文进行解封装病送往远端系统。

        （3）、LNS （L2TP Network Server ，L2TP网络服务器）

        LNS是具有PPP和L2TP协议处理能力的设备，通常位于企业内部网络的边缘。

        LNS作为L2TP隧道的另一侧端点，是LAC通过隧道传输的PPP会话的逻辑终点。L2TP通过在公共网络中建立L2TP隧道，将远端系统的PPP连接由原来的NAS延伸到了企业内部网络的LNS设备。

    3、L2TP消息类型及封装结构

        L2TP协议定义了两种消息：

        （1）、控制消息：

        用于L2TP隧道和L2TP会话的建立、维护和拆除。控制消息的传输是可靠的，并且支持流量控制和拥塞控制。

        （2）、数据消息：

        用于封装PPP帧，数据消息的传输是不可靠的，若数据消息丢失，不予重传。数据消息支持流量控制，既支持对乱序的数据消息进行排序。

        L2TP控制消息和L2TP数据消息均封装在UDP报文中。

    4、L2TP隧道和会话

        L2TP隧道是LAC和LNS之间的一条虚拟点到点连接。控制消息和数据消息都在L2TP隧道上传输。在同一对LAC和LNS之间可以建立多条L2TP隧道。每条隧道可以承载一个或多个L2TP会话。

        L2TP会话复用在L2TP隧道之上，每个L2TP会话对应于一个PPP会话。当远端系统的LNS之间建立PPP会话时，LAC和LNS之间将建立与其对应的L2TP会话。属于该PPP会话的数据帧通过该L2TP会话所在的L2TP隧道传输。

    5、L2TP协议的特点

        （1）、灵活的身份验证机制以及高度的安全性

        L2TP协议本身并不提供链接的安全性，但它可依赖于PPP提供的认证（比如CHAP、PAP等），因此具有PPP所具有的所有安全特性。

        L2TP还可以与IPSec结合起来实现数据安全，使得通过L2TP所传输的数据更难被***。

        （2）多协议传输

        L2TP 传输PPP数据包，在PPP数据包内可以封装多种协议。

        （3）、支持RADIUS服务器的认证

        LAC和LNS可以将用户名和密码发往RADIUS服务器，有RADIUS服务器对用户身份进行认证。

        （4）、支持内部地址分配

        LNS可以对远端系统的地址进行动态的分配和管理，可支持私有地址应用（RFC 1918）。为远端系统的分配企业内部的私有地址，可以方便地址的管理并增加安全性。

        （5）网络计费的灵活性

        可在LAC和LNC两处同时计费，既ISP处（用于产生账单）既企业网关（用于付费及审计）。L2TP能够提供数据传输的出/入包数、字节数、字节数以及连接的起始、结束时间等计费数据，AAA服务器可根据这些数据方便地进行网络计费。

        （6）、可靠性

        L2TP协议支持备份LNS，当主LNS不可达之后，LAC可以与备份LNS建立连接，增加L2TP服务的可靠性。

        （7）、支持由RADIUS服务器为LAC下发隧道属性

        L2TP隧道采用NAS-Initiated模式时，LAC上的L2TP隧道属性可以通过RADIUS服务器来下发。此时，在LAC上只需要开启L2TP服务，并配置采用AAA远程认证方式对PPP用户进行身份验证，无需进行其他L2TP配置。

        当L2TP用户拨入LAC时，LAC作为RADIUS客户端将用户的身份信息发送给RADIUS服务器。RADIUS服务器对L2TP用户的身份进行验证。RADIUS服务器将验证结果返回给LAC，并将该用户对应的L2TP隧道属性下发给LAC。LAC根据下发的隧道属性，创建L2TP隧道和会话。

    6、L2TP的封装

        在L2TP中，控制通道和数据通道都采用L2TP头格式，只是其中的具体的字段不同，以type位表明本消息的类型，值为1并表示此消息是控制消息，值是0表示此消息是数据消息。

        L2TP头中的tunnel id字段是L2TP控制连接的标识符，也就是隧道的标识符。

        使用的是UDP的端口1701

        私网的ip包前面加上ppp头，ppp头前面加上L2TP头，加上udp头，加上公网的IP头。

        在UDP头中，用端口1701标识这时L2TP协议。

二、L2TP隧道模式及隧道建立过程

    1、两种典型的L2TP隧道模式

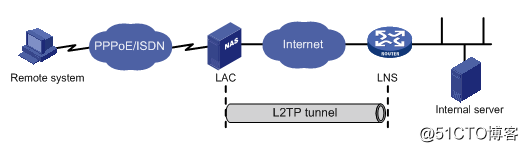

        L2TP隧道的建立包括以下两种典型模式

        （1）、NAS-Intiated


        NAS-Initiated L2TP隧道的建立是由LAC（值NAS）发起L2TP隧道连接。远程系统的拨号用户通过PPPoE/ISDN拨入LAC，由LAC通过Internet向LNS发起建立隧道连接请求。拨号用户的私网地址有LNS分配；对远程拨号用户的验证与计费既可由LAC侧代理完成，也可在LNS侧完成。

        （2）、Client-Initiated


        Client-Initiated L2TP隧道的建立是由LAC客户（指本地支持L2TP协议的用户）发起L2TP隧道连接。LAC客户获得Internet访问权限后，可直接向LNS发起隧道连接请求，无需经过一个单独的LAC设备建立隧道。LAC客户的私网地址由LNS分配。

        在Client-Initiated模式下，LAC客户需要具有公网地址，能够直接通过Internet与LNS通信。

    2、L2TP隧道的建立过程

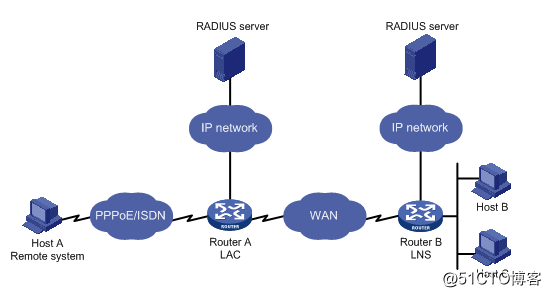

       （1）、 L2TP应用的典型组网如下图：

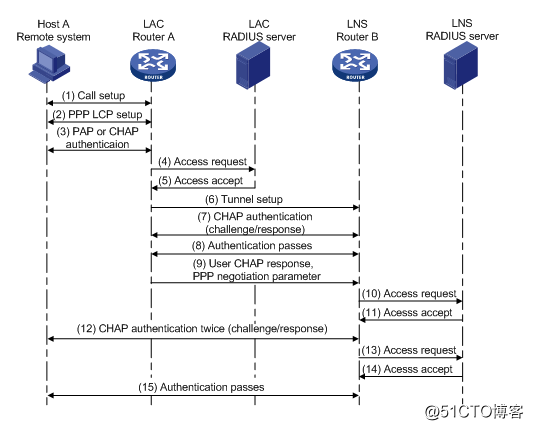

        （2）、L2TP隧道的呼叫建立流程

        在此已NAS-Initiated模式的L2TP隧道为例，介绍L2TP的呼叫建立流程。

        L2TP隧道的呼叫建立流
