本文介绍了M57962L IGBT驱动器的引脚排列、主要性能参数、内部结构以及在驱动大功率IGBT模块时的应用电路。M57962L具有退饱和、检测和保护功能，适用于600V/400A和1200V/400A的IGBT。在应用中，要注意过载保护和晶体管选择。
1. IGBT驱动电路M57962L的引脚排列及主要性能参数

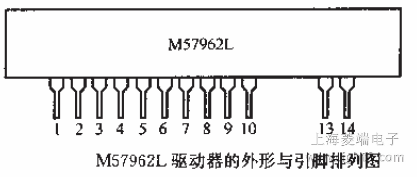

M57962L IGBT驱动器的印制电路及外壳用环氧树脂封装，共有14个引脚，其外形与引脚排列如下图所示。

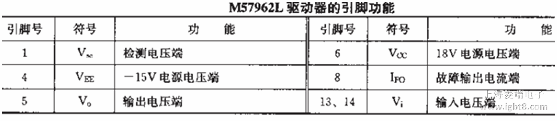

M57962L IGBT驱动器的引脚功能见下表：

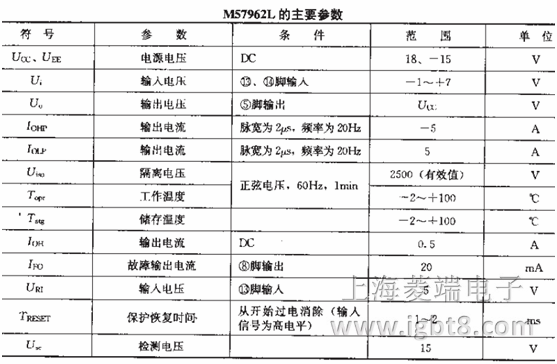

M57962L的主要参数见下表：
2. 内部结构
M57962L是日本三菱公司生产的专门用于驱动IGBT模块的驱动器，它的内部集成了退饱和、检测和保护单元，当发生过电流对能快速响应，但慢速关断IGBT，并向外部电路给出故障信号。它输出的正驱动电压为+15V，负驱动电压为-10V。其内部结构方框图如下图所示，它由光电耦合器、接口电路、检测电路、定时复位电路以及门关断电路组成。M5
