配置多区域的ospf

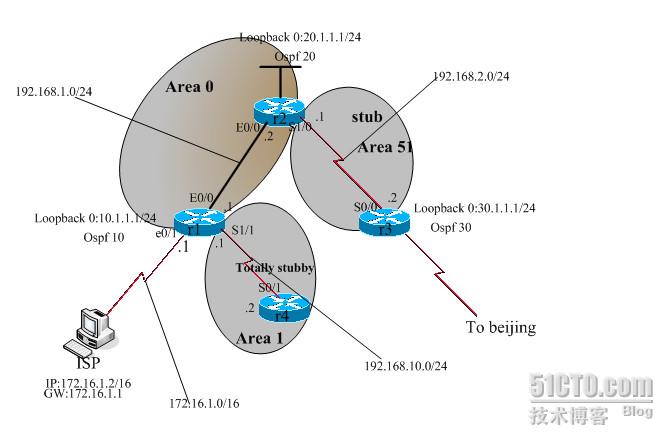

实验操作过程及配置说明： 一、配置多区域的 ospf 1.配置r1的接口e0/0的ip地址为：192.168.1.1/24 loopback 0地址为：10.1.1.1/8 2.在r1上配置ospf协议，进程为10，并宣告192.168.1.0为area 0（骨干区域） 3.配置r2的接口e0/0的ip地址为:192.168.1.2/24 loopback 0 地址为：20.1.1.1/8 4.在r2上配置ospf路由协议，进程为20，并宣告192.168.1.0为area 0（骨干区域） 5.配置r2的接口s1/0的ip地址为192.168.2.1/24 ,到ospf 20的配置模式 宣告192.168.2.0为area 51 ，配置area 51 为stub区域 6.配置r3的接口s0/0的ip地址为192.168.2.2/24 ,loopback 0 地址为：30.1.1.1/8 7.在r3上配置ospf路由协议，进程为30，并宣告192.168.2.0为area 51 配置area 51为stub区域 查看area 51的信息 8.配置r1的接口s1/1的ip地址为：192.168.10.1/24,到ospf 10的路由配置模式 宣告192.168.10.0为area 1 ，配置area 1 为totally stubby区域 9.配置r4的接口s0/1的接口ip地址为：192.168.10.2，loopback 0 地址为：50.1.1.1 10.在人r4上配置ospf路由协议，进程为50，并宣告192.168.10.0为area 1 并配置area 1为stub区域 在r1上查看area1的信息 11.配置r1的接口e0/1的ip地址为172.16.1.1/16 12.在r1上配置rip路由协议，并把网段172.16.1.0重发布到ospf区域中去 查看r1的路由表 查看r1的链路状态数据库 查看r1的ospf接口e0/0信息 查看r2的路由表 查看r2的链路状态数据库 查看r3的路由表 查看r3的链路状态数据库 13.配置isp（pc1）的ip地址为172.16.1.2/16 ,ping 路由器r3接口s0/0的地址192.168.2.2的结果为
