静态路由实现负载均衡

一、案例目的：
1.配置静态路由172.16.1.1 ping 192.168.1.1         R1 telnet R4
2.实现静态路由多路经负载均衡
3.实现静态路由热备份

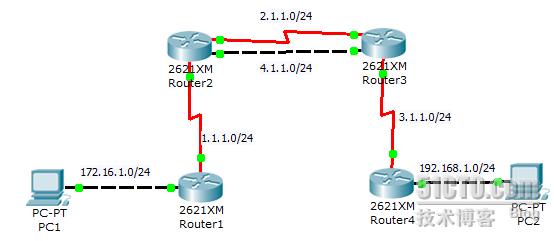

二、案例拓扑图：

三、案例配置
R1 配置
Route>enable
Route#configure teminal
Route(config)#hostname R1
R1(config)#interface serial 0/0
R1(config)#clock rate 64000
R1(config)#ip address 1.1.1.1 255.255.255.0
R1(config)#no shutdown
R1(config)#loopback 0
R1(config)#ip address 172.16.1.1 255.255.255.0
R1(config)#no shutdown
R1(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.2

R2 配置
Route>enable
Route#configure teminal
Route(config)#hostname R2
R2(config)#interface serial 0/0
R2(config)#clock rate 64000
R2(config)#ip address 2.1.1.1 255.255.255.0
R2(config)#no shutdown
R2(config)#interface serial 0/1
R2(config)#ip address 1.1.1.2 255.255.255.0
R2(config)#no shutdown
R2(config)#interface ethernet 0/0
R2(config)#ip address 4.1.1.1 255.255.255.0
R2(config)#no shutdown
R2(config)#ip route 192.168.1.0 255.255.255.0 2.1.1.2
R2(config)#ip route 192.168.1.0 255.255.255.0 4.1.1.2
R2(config)#ip route 3.1.1.0 255.255.255.0 2.1.1.2
R2(config)#ip route 3.1.1.0 255.255.255.0 4.1.1.2
R2(config)#ip route 172.16.1.0 255.255.255.0 1.1.1.1

R2(config)#ip route 3.1.1.0 255.255.255.0 2.1.1.2 10
R3(config)#ip route 192.168.1.0 255.255.255.0 2.1.1.2 10


R3配置
Route>enable
R3(config)#interface serial 0/0
R3(config)#clock rate 64000
R3(config)#ip address 3.1.1.1 255.255.255.0
R3(config)#no shutdown
R3(config)#interface serial 0/1
R3(config)#ip address 2.1.1.2 255.255.255.0
R3(config)#no shutdown
R3(config)#interface ethernet 0/0
R3(config)#ip address 4.1.1.2 255.255.255.0
R3(config)#no shutdown
R3(config)#ip route 192.168.1.0 255.255.255.0 3.1.1.2
R3(config)#ip route 1.1.1.0 255.255.255.0 2.1.1.1
R3(config)#ip route 1.1.1.0 255.255.255.0 4.1.1.1
R3(config)#ip route 172.16.1.0 255.255.255.0 2.1.1.1
R3(config)#ip route 172.16.1.0 255.255.255.0 4.1.1.1

R3(config)#ip route 1.1.1.0 255.255.255.0 2.1.1.1 10
R3(config)#ip route 172.16.1.0 255.255.255.0 2.1.1.1 10


R4 配置
Route>enable
Route#configure teminal
Route(config)#hostname R4
R4(config)#interface serial 0/1
R4(config)#ip address 3.1.1.2 255.255.255.0
R4(config)#no shutdown
R4(config)#loopback 0
R4(config)#ip address 192.168.1.1 255.255.255.0
R4(config)#no shutdown
R4(config)#ip route 0.0.0.0 0.0.0.0 3.1.1.1


R3#debug ip packet
R3#undebug ip packet
R2#debug ip packet
R2#undebug ip packet
