本文介绍了如何使用单片机控制开关电源芯片TPS5430和LM2576调节输出电压。通过改变VSense端的电压或利用PWM输出口，结合电阻分压和DA转换，实现电源输出电压的精确控制。同时提到了反馈回路的设计，确保了电压调整的稳定性和可控性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

http://www.daxia.com/bibis/moredata30_1207792_29862.shtml

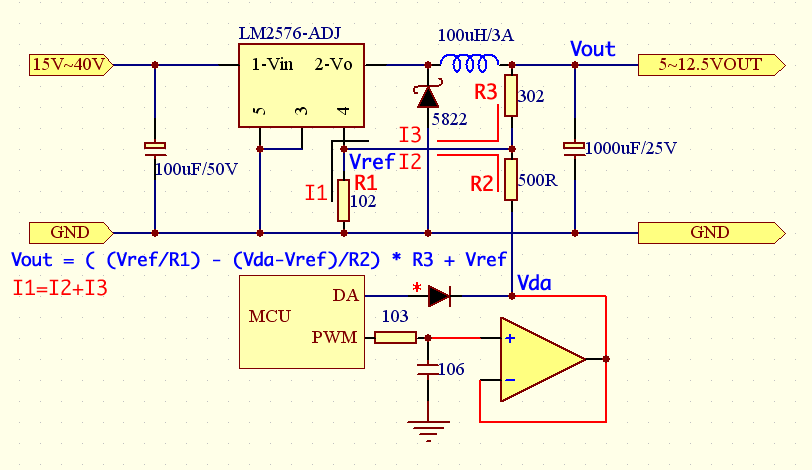

图中DA和PWM任选其一, 当DA或PWM输出为0~1.25V时，输出在12.5V~5V之间可调。实际上，DA输出到1.875V时，输出可以调至1.25V

将3K电阻改成7.68K，可以输出到1.25~30V

MG_wmj,2576内部的参考电压1.23V跟外面的DA电压及Vout电压之间怎讲计算的？？另外，如果用DA的话，PWM及运放电路可以去掉吗？

VOUT=((Vref/R1)-(Vda-Vref)/R2)*R3+Vref

其中：R1为Vref端对地电阻；R2为DA输出串联电阻；R3为VOUT取样电阻

注：图中3个电阻可能偏小，等比例放大3倍比较合适；分别取R1=3K；R2=1.5K；R3=9K

用DA就不用PWM及后极运放了

弄一个AD再回去，变成闭环多好啊。现在CPU多带AD的啊。

DA断了，会怎样？用传统51的话,开机瞬间会出现啥情况？

DA断会输出5V，开机瞬间也无关紧要，最大输出12.5V罢了，若无DA输出，还是5V


我做的类似,连运放都免了,效果差不多,为了高效率,我用TPS5430
