●VLAN中继的作用：通过一条链路发送多个VLAN的信息。为了区分帧属于哪个VLAN，在帧中需要另外添加一个字段——VLAN ID。<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />



●两种VLAN中继协议：ISL和802.1Q，它们的比较如下表：

特性
ISL
802.1Q

支持VLAN范围
标准和扩展
标准和扩展

协议由谁制定
Cisco
IEEE

封装原始帧还是插入标记
封装
插入标记

是否支持原始VLAN（默认为1）
否
是

通过VLAN中继后帧的变化如下图所示：

<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />

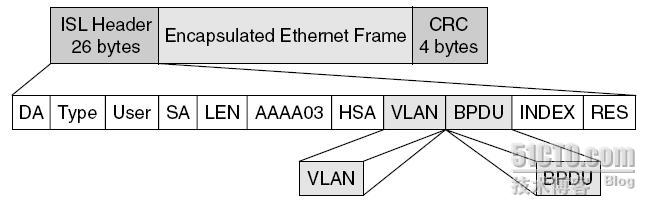

（ISL）

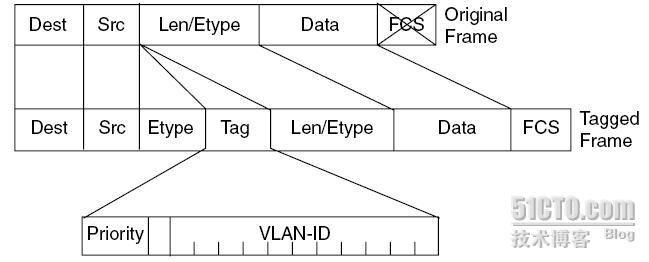

 （802.1Q）



●ISL和802.1Q的配置

Cisco使用DTP（Dynamic Trunk Protocol，动态中继协议）来动态学习设备执行哪种类型的中继。Cisco交换机默认使用DTP的desirable模式，这意味着交换机开始发送DTP消息，希望对端回应其他DTP消息。如果回应收到，DTP便可以侦测是否两个交换机能够中继以及它们中继的协议类型。如果两个交换机同时支持两种类型的中继，那么它们会自动选择ISL。

VLAN中继的相关命令：

1）switchport | no switchport：确定该接口是交换机接口还是路由器接口

2）switchport mode：设置DTP协商参数

3）switchport trunk：如果接口处于中继状态，设置中继参数

4）switchport access：如果接口处与非中继状态，设置非中继的参数

5）show interface trunk：与中继相关信息的汇总

6）show interface type number trunk：对特定接口显示中继的详细信息

7）show interface type number switchport：对特定接口显示非中继的详细信息



●允许的、活动的和修剪的VLAN

可以通过switchport trunk allowed设置允许使用的VLAN ID。当VLAN在允许列表中，且已存在配置时，其为活动状态。活动的VLAN可以进行修剪。

通过show interface trunk查看到的VLAN信息一般分为三类：

1）允许的VLAN

2）允许的且活动的VLAN

3）活动的且未被修剪的VLAN



●中继配置选项：

一端的配置命令
含义
若要中继，另一端必须满足的条件

switchport mode trunk
保持中继，发送DTP
中继on，或desiable，或auto

switchport mode trunk;

switchport nonegotiate
保持中继；不发送DTP（适于对端非Cisco交换机）
中继on

switchport mode dynamic desirable
发送DTP，如果协商成功则中继
中继on，或desiable，或auto

switchport mode dynamic auto
响应DTP，如果协商成功则中继
中继on，或desiable

switchport mode access
不中继；发送DTP
（不中继）

switchport mode access;

switchport nonegotiate
不中继；不发送DTP
（不中继）



●若接口配置为中继，那么中继类型（ISL还是802.1Q）通过switchport trunk encapsulation命令来配置。



●在路由器上配置中继

路由器上也可以配置VLAN中继，不过，路由器不支持DTP，所以必须手工配置，另外与路由器连接的交换机也需要手工配置中继。

路由器的中继配置一般使用子接口，每个子接口属于一个VLAN。

可以在路由器的子接口或物理接口上配置802.1Q原始VLAN。如果在子接口上配置，则使用encapsulation dot1q vlan-id native子命令。native关键字表示离开此接口的帧不打标记。如果要与IP网段联系，还应该配置相关的IP地址。如果在物理接口上配置，则不需要使用encapsulation命令，而只要配置相关IP地址即可。



●关于802.1Q-in-Q隧道

通常VLAN是不能在广域网上工作的。但是，现在也在研究一些协议，希望使VLAN流量能够在广域网上传输，这其中就包括802.1Q-in-Q，Ethernet over MPLS和VLAN MPLS。

802.1Q-in-Q可以允许跨广域网保持802.1Q的VLAN标识，这样VLAN实际跨越多个地理分散的站点。
