本文介绍了一个基于状态机的门禁控制系统实现方案。该系统包括四个主要状态：等待汽车、起落杆上升、汽车通行及起落杆下降。通过使用传感器检测汽车进出和起落杆的位置来触发状态转换，并据此控制起落杆的动作和通行灯的变化。
- 状态机的所有状态
等待汽车
起落杆上升
汽车通行
起落杆下降
- 状态机所接收到的外部事件
入闸传感器：汽车进入门禁 s_in
出闸传感器：汽车通过门禁 s_out
起落杆位置传感器：起落杆到达顶部 s_up
起落杆位置传感器：起落杆到达底部 s_down
- 状态机所产生的动作
起落杆上升或下降
通行灯亮红灯或绿灯

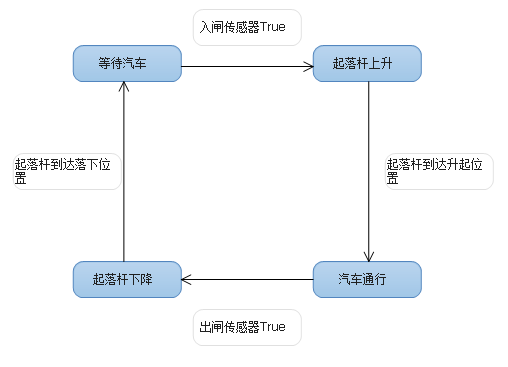

- 状态机的所有状态跃迁：（原状态、新状态、触发条件、产生动作）
#include "stdafx.h"
#include <iostream>
#include <windows.h>
using namespace std;
bool s_in; //汽车进入
bool s_out; //汽车离开
bool s_up; //起落杆上升
bool s_down; //起落杆下降
void raising()
{
cout << "起落杆上升中......" << endl;
Sleep(3000);
s_up = 1;
}
void dropping()
{
cout << "汽车已通过" << endl;
cout << "起落杆下降中......" << endl;
Sleep(3000);
s_down = 1;
}
void passing()
{
cout << "汽车通过中......" << endl;
Sleep(3000);
s_out = 1;
}
void waiting()
{
cout << "等待汽车状态，是否有车进入：";
cin >> s_in;
}
void light_green()
{
cout << "通行灯为绿灯，可以通过" << endl;
}
void light_red()
{
cout << "通行灯为红灯，不可通过" << endl;
}

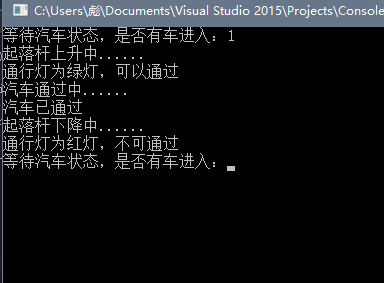

int main(void)
{
while (1)
{
waiting();
if (s_in)
{
raising();
};
if (s_up)
{
light_green();
passing();
}
if (s_out)
{
dropping();
}
if (s_down)
{
light_red();
}
}
return 0;
}
