DHCP中继搭建

DHCP中继搭建

实验介绍：在虚拟机中开启一台Linux系统的PC机，Linux作为DHCP服务器，在GNS3中，使用两台VPC，这三台机器都在交换机sw2下面，Linux属于VLAN 100，IP地址是192.168.1.16，两台VPC分别是VLAN 10，192.168.10.0和VLAN 20，192.168.20.0网段，再使用一台三层交换机sw1作为DHCP中继，使得两台VPC能够自动被分配到IP地址（三层交换机主要作用就是能够使DHCP广播能够逾越VLAN）。

1、开启Linux虚拟机，安装DHCP服务。挂载Red Hat光盘镜像，DHCP安装包在镜像文件中的Packages目录下，直接使用rpm命令安装。

2、安装完后，修改DHCP配置文件，可以复制/usr/share/doc/dhcp-4.4.1/dhcpd.conf.sample配置模版到/etc/dhcp目录下，覆盖原来的dhcpd.conf文件。

3、修改配置文件（注意：一定不要忘记代码末尾的分号）
①修改域名和域名服务器（可以按格式随意修改），下图是修改前和修改后的

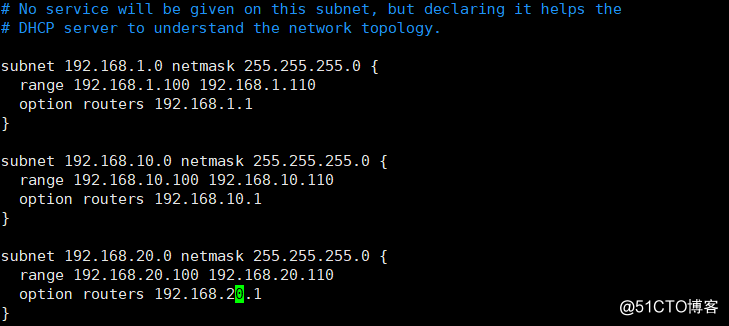

②将192.168.1.0、192.168.10.0、192.168.20.0三个网段、网关以及IP地址池添加到配置文件中。

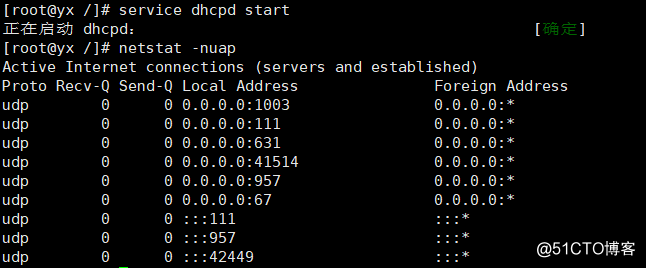

4、启动DHCP服务并确认对应端口开启（udp协议下的67端口是DHCP服务服务器的端口，68是客户端的端口）

5、到GNS3中画拓扑图

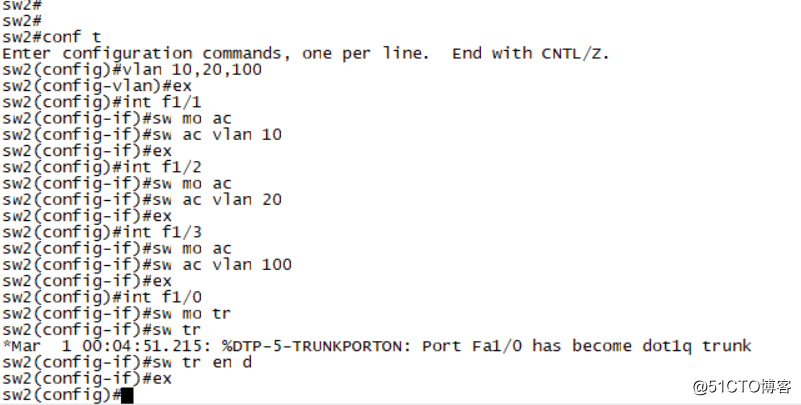

6、首先配置sw2，创建VLAN10、20、100并将各端口放进对应的VLAN中以及配置f1/0口的trunk。

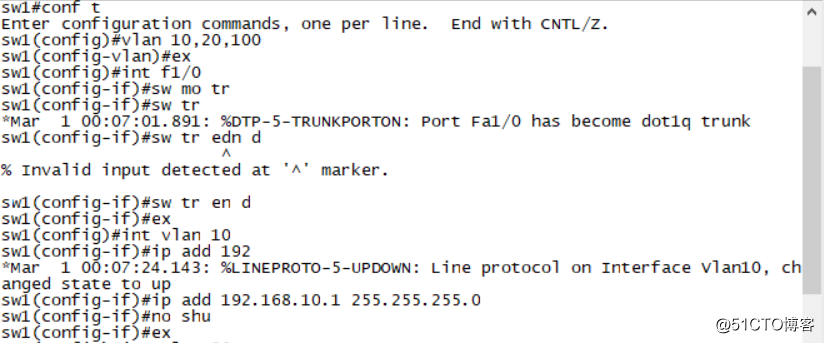

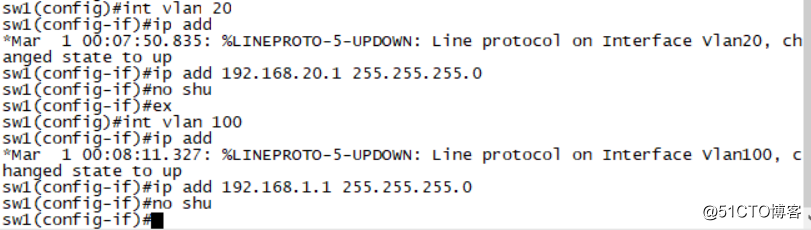

7、配置sw1，主要配置各个VLAN口的IP地址以及f1/0口的trunk。

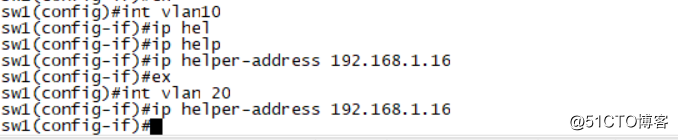

8、在sw1中配置VLAN10和VLAN20的DHCP服务器地址即linux主机的IP地址

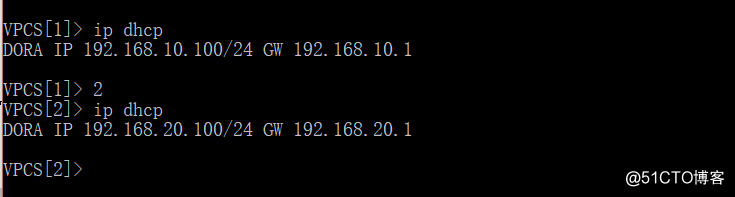

9、最后打开VPCS，查看两台主机能否自动获取IP地址，如下图所示，成功获取IP

转载于:https://blog.51cto.com/10693404/2112447
