UML 看懂类和类之间的关系

2019独角兽企业重金招聘Python工程师标准>>>

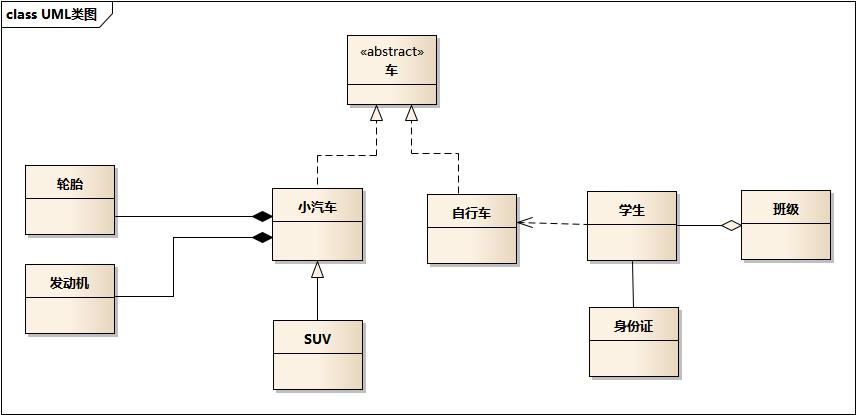

• 车的类图结构为<<abstract>>，表示车是一个抽象类；

• (Interface Realization)
  它有两个继承类：小汽车和自行车；它们之间的关系为实现关系，使用带空心三角的虚线表示；

• (Generalization) 小汽车与SUV治安也是继承关系，它们之间的关系为泛化关系，使用带空心三角的实现表示；

• (Composition)小汽车与发动机之间是组合关系，使用带实心箭头的实现表示；

• (Aggregation)学生与班级在之间是聚合关系，使用带空心箭头的实现表示；

• (Association)学生与省份证之间是关联关系，，使用一根实现表示；

• (Dependency)学生上学需要用到自行车，与自行车是一种依赖关系，使用带开口三角虚线表示。

---

类和类之间的关系

空心三角+实线

类的继承结构表现的UML中为：泛化（generalize）和是实现（realize）

#####泛化关系（generalization）

继承关系为 is-a的关系，自行车是车，猫是动物，SUV是汽车

代码表现为继承非抽象类

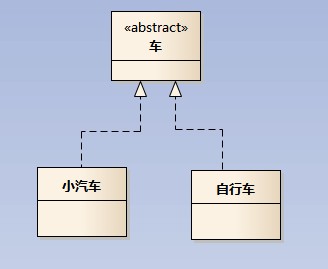

实现关系（realize）

空心三角+虚线

（C++中用抽象类表示， 在JAVA中有接口的概念）

代码表现为继承抽象类

聚合关系和组合关系的不同：聚合关系不是强依赖的，及时整体不存在，部分任然存在；部门撤销了，人员不会消失；

聚合关系（aggregation）

空心菱形+实线

组合关系（composition）

实心菱形+实线

组合关系是一种强依赖的特殊聚合关系，整体不存在，部分也就不存在了，公司没了，部门也就没了

依赖关系与关联关系的不同：依赖关系是一种临时性的关系，通常在运行期间产生，并且随着运行时的变化；依赖关系也发生变化；

关联关系（association）

一条直线

它描述不同类的对象之间的结构关系，是一种静态关系，通常与运行状态无关，一般由常识等因素决定；一般用来定义对象之间的静态的、天然的结构，是一种强关联的关系；

代码中，关联对象同城是以成员变量的形式实现

依赖关系（dependency）

开口三角+虚线

描述一个对象在运行期间会用到另个对象的关系； 双向依赖是比较糟糕的结构，我们总是应该保持单项依赖，杜绝双向依赖的产生；

代码中，依赖关系体现为类构造方法及类方法的传人参数，箭头的指向为调用关系；依赖关系除了临时知道对方wait，还是“使用”对方的方法和属性
