BODS 一个的Job的基本结构

BODS作为BO的ETL工具，为我们提供了便捷的图形化界面来设计ETL，虽然在功能和性能上还有很多不尽如人意的地方，但基本来说，很多的功能还是可以实现的。目前项目是一个电信行业的项目，在ETL过程， Dimension数据主要是customer, service, service offering, Clause,…. ; Fact数据主要是每个SLI (Service Level Indicator)的时间段，Open-Close-Incident的，另外每个SLA(Service Level Agreement)的有效期，实际起止时间，检查结果(onTarget, Breach..).

具体业务逻辑就不再多说了，主要看看对BODS的基本的设计情况:




以下是对每一块的介绍:

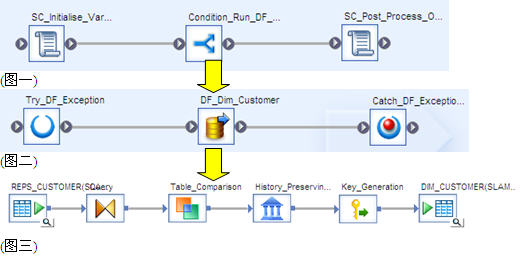

图一:
是一个Job的典型结构，SC_Initialise_Var和SC_Post_Process..是两个初始化脚本，一个是开始的初始化脚本，里面包括对一个job的local varable和global varable的定义，还有对job control table的update；Post_process的脚本是对结束时的时间戳update。中间的condition run df是执行过程的控制结构。

SC_Initialise_Var的内容如下:
--- 调用了一个function, 自动定义的:
Fn_Initialise_Job_Variables('Dim Load');

关于这个function的内容如下:
(主要做几件事: 1. 收集job起止时间，2. 记录Job sequence，3. 取得最近的process time, 4. insert last job process到stg表中，5. 检查job dependancy )
#################################################################
$LV_JobStartTime  = sysdate();   --- 参数1，Job开始的时间, Local参数

print(' Job execution start time : '||to_char( $LV_JobStartTime  , 'YYYYMMDD HH24:MI:SS'));

#注意以下sql的写法: sql(‘Data store name’,’query’)
$GV_runId  = sql('SLAM_Target','select SEQ_ETL_RUNID.nextval from dual ');
 --- 参数2，Job的sequence, Global参数
print ( '            JOB PARAMETERS AND THEIR PASSED VALUES                     ');
        print ( ' The value of paramter $GV_runId : ' || $GV_runId   );
if ( $GV_runId is null )
    begin
        print (job_name()|| 'expects parameters missing. Please check the no. of parameters passed and their values');
        print ( '----------------------------------------------------------------------------');
        print ( '            JOB PARAMETERS AND THEIR PASSED VALUES                     ');
        print ( ' The value of paramter $GV_runId : ' || $GV_runId   );
        raise_exception_ext('Please validate the parameters passed to job. Please check the log file for exact error', -1);
    end


$LV_LastProcessedTime  =  sql('SLAM_Target','SELECT to_char(max(LAST_PROCESS_TIME),\'yyyymmdd hh24:mi:ss\') FROM STG_JOB_LAST_PROCESSED WHERE upper(JOB_NAME)= '|| '\'' || upper(job_name()) || '\' ');
-- 参数3，取得Last Processed Time,即最近的Job的结束时间
print ($LV_LastProcessedTime);
IF ($LV_LastProcessedTime IS NULL)
begin
#print ('null!!!!!!!');
    # last processed timestamp is null, that means this job is never executed.
    # initializing parameter and db records
     $LV_LastProcessedTime = '19000101 00:00:00';
     sql('SLAM_Target',
     'INSERT INTO STG_JOB_LAST_PROCESSED (JOB_NAME, LAST_PROCESS_TIME, SOURCE_TABLE, SLA_GROUP_ID) '
      ||'values( '||'\'' || job_name() || '\', to_date(\'' || $LV_LastProcessedTime  || '\', \'yyyymmdd hh24:mi:ss\'), null, null)');
-- 把最后一次JOB的Process time, source able,等信息放到Log 表中。
end

$GV_LastProcessedTimestame  = to_date($LV_LastProcessedTime, 'yyyymmdd hh24:mi:ss');
print ($GV_LastProcessedTimestame );

#else
#    begin
#        if ( $P_In_JobType = 'Fact Load' or $P_In_JobType = 'Summary' )
#            Fn_Restore_Data( job_name());
#    end

# The following line of code check the dependency jobs status.
    try
        begin
            $LV_DependencyStatus = sql('SLAM_Target',
                'SELECT 1 FROM stg_job_dependency dp, stg_job_status st ' ||
                'WHERE dp.job_name =\''||job_name() || '\' '||
                'AND dp.parent_job_name = st.job_name AND (st.status = 1 OR st.status = -1)');
-- Local变量，取得LV_DependencyStatus，取得dependency status “1” or null
            #print($LV_DependencyStatus);
            if ( $LV_DependencyStatus is not null )
            begin
                print (job_name()|| 'Dependency checking is not satisfied, please check the parent jobs');
                raise_exception_ext('Dependency checking is not satisfied, please check the parent jobs. Please check the log file for exact error', -1);
            end
        end
    catch ( 7 )
        begin
            raise_exception_ext( ' DB error occured while initialising variables. To know exact error please check etl log file.', -3);
        end

# The following line of code assigns the run id for the job and writes  log in to the table stg_job_status as job is in progress.
    try
        begin
            sql('SLAM_Target', 'insert into stg_job_status(run_id, job_name, status, start_time, end_time, remarks) values(' || $GV_runId || ',\'' || job_name() || '\', 1, to_date(\'' || to_char( $LV_JobStartTime   , 'yyyymmdd hh24:mi:ss') || '\', \'yyyymmdd hh24:mi:ss\'), null, null)');
        end
    catch ( 7 )
        begin
            raise_exception_ext( ' DB error occured while initialising variables. To know exact error please check etl log file.', -3);
        end



#STG_JOB_VARIABLES


return 0;


##################################################################

结束的时候，调用了Fn_Initialise_Job_Variables('Dim Load');

##################################################################
sql('SLAM_Target', 'update stg_job_status set status = '||to_char($P_In_Job_Status) ||', end_time = sysdate, remarks = \''||$P_In_Remarks ||'\' where run_id = ' || $P_In_RunId );
$
if ($P_In_Job_Status =0 )
begin
    # only job execute in sucess then update last process timestamp

    sql('SLAM_Target', 'update STG_JOB_LAST_PROCESSED set  LAST_PROCESS_TIME = (select start_time from stg_job_status where run_id = ' || $P_In_RunId ||')  where upper(JOB_NAME) = '|| '\'' || upper(job_name()) || '\' ' );

end
return 0;

##################################################################



图二:

Try组件，主要是一个容错机制，用来提供一个窗口去run data flow，如果出错，则由后面的cache组件来做exception处理:
Exception组件:
里面可以包含DataFlow,也可以包含Script, Script内容如下:
##################################################################
begin
    fn_post_process( job_name(), $GV_RunId, -1, 'DF execution error, check it using the BODI Web Administrator!');
    raise_exception_ext( 'Exceptions occurred during the execution of the Job. ',-2);
end
##################################################################


图三:

是一个简单的Data Flow，这是真正的处理数据的过程，头尾是TABLE, 中间是各个处理过程:
Query , 处理所有SQL的Mapping，里面除了列的值，还有where条件。
Table Compare, 处理源表的update，如果有update 或者相同key column的insert，会做一定的处理：两条记录并存，保留最近的纪录。
History_Preserving, 历史结果，主要用于对缓慢变化维二的操作，即设定有效时间范围，并且指定一列作为Flag.
Key_Generation, 用来产生key值。

具体每个组件的用法，将会在接下来的其他文档中介绍。
