本文详细介绍如何在Kubernetes集群中利用GitOps模型实现高效CICD流程。从创建集群、部署GitLab与Jenkins，到配置GitLab webhook及Jenkins构建任务，最后演示应用发布过程，全面覆盖GitOps关键步骤。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

2019独角兽企业重金招聘Python工程师标准>>>

关于GitOps的介绍，可以参考 GitOps:Kubernetes多集群环境下的高效CICD实践

1. 在容器服务控制台创建kubernetes集群

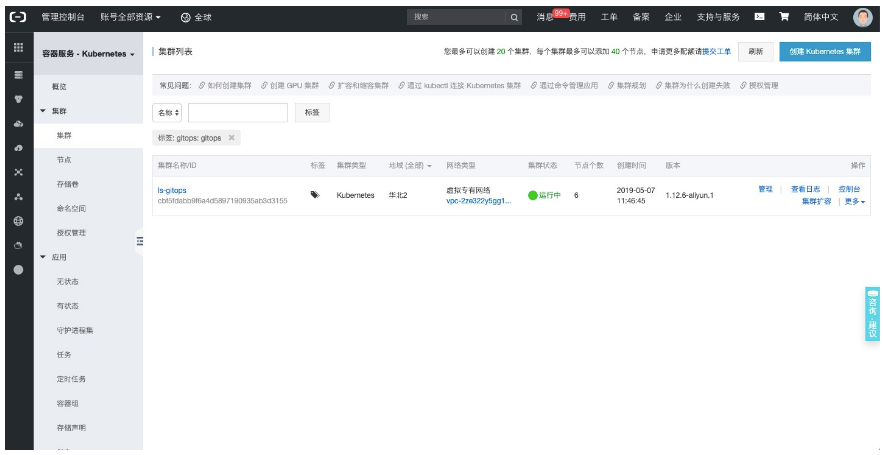

1.1 新建Kubernetes集群：

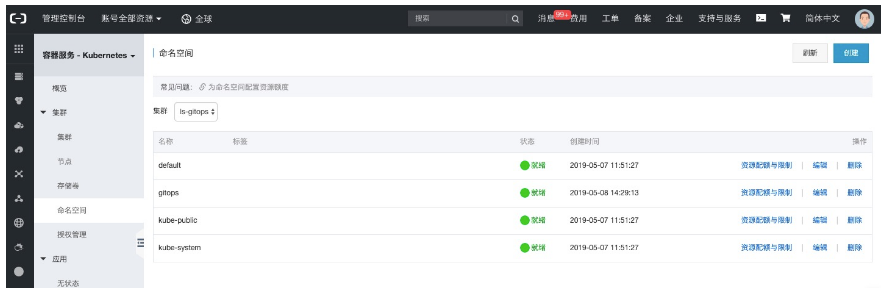

1.2 新建命名空间gitops

我们将会把gitlab和jenkins全部部署到此命名空间下

2. 创建GitLab应用（可选项，可以对接已有GitLab环境）

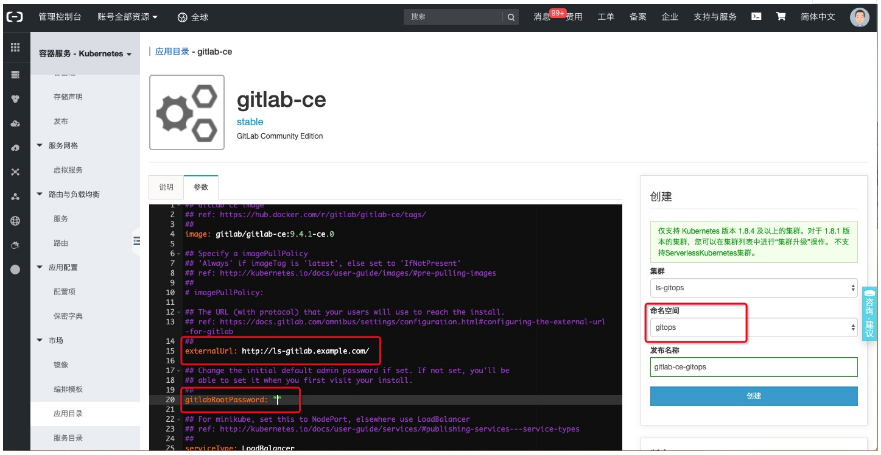

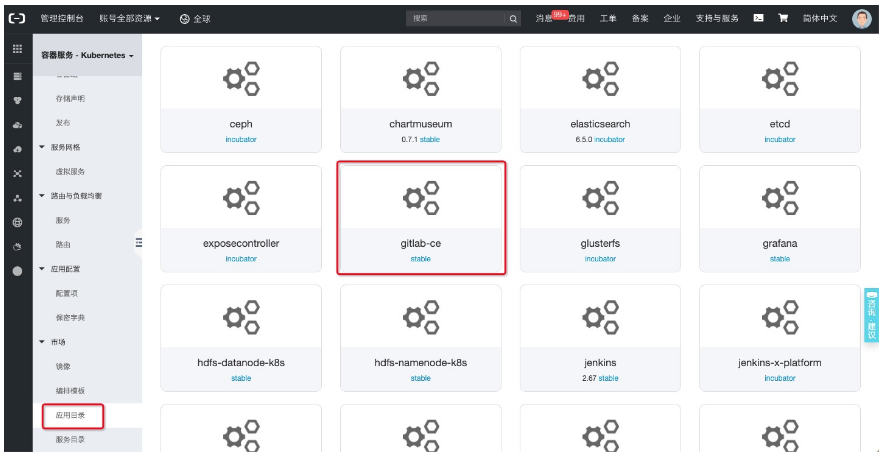

容器服务控制台上依次点击市场 -> 应用目录 -> gitlab-ce :

在参数中设置externalUrl和gitlabRootPassword后选择gitops命名空间并创建应用，本次实践中 externalUrl 设置为 http://ls-gitlab.example.com/, 如果没有dns解析的话，可以在创建成功后直接使用ip

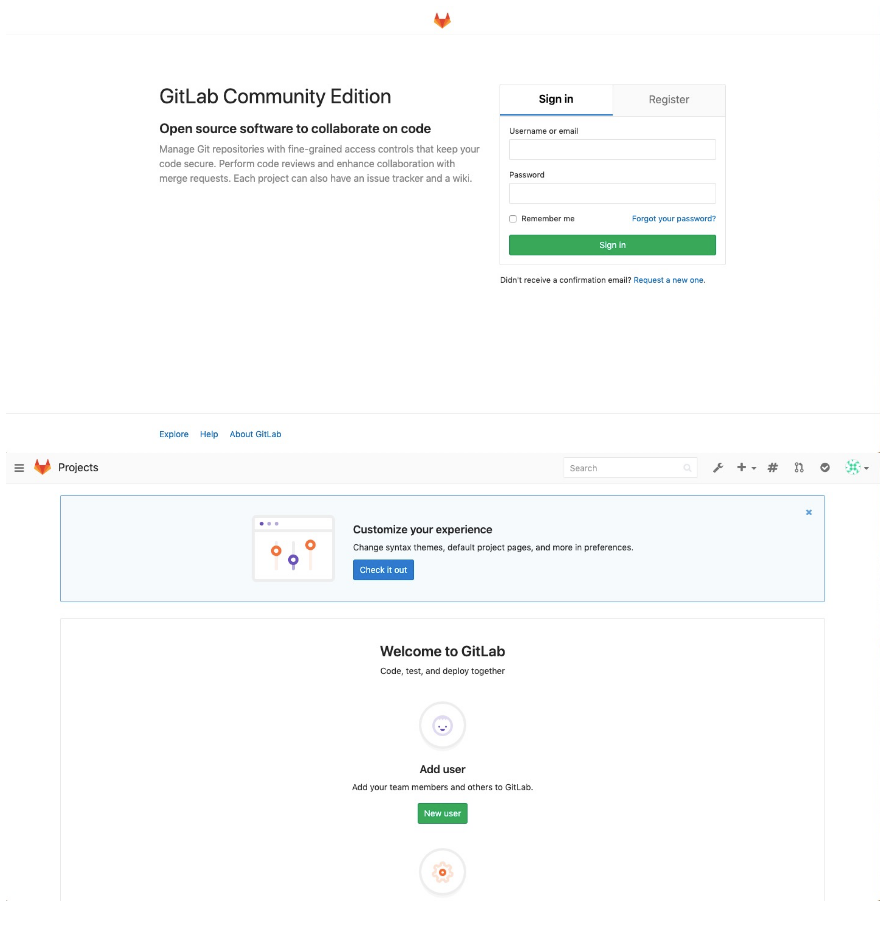

容器服务控制台上依次点击 路由与负载均衡 -> 服务查看gitlab应用的访问地址，大约2分钟后可访问gitlab并登陆：

3. 设置GitLab并上传示例源码项目

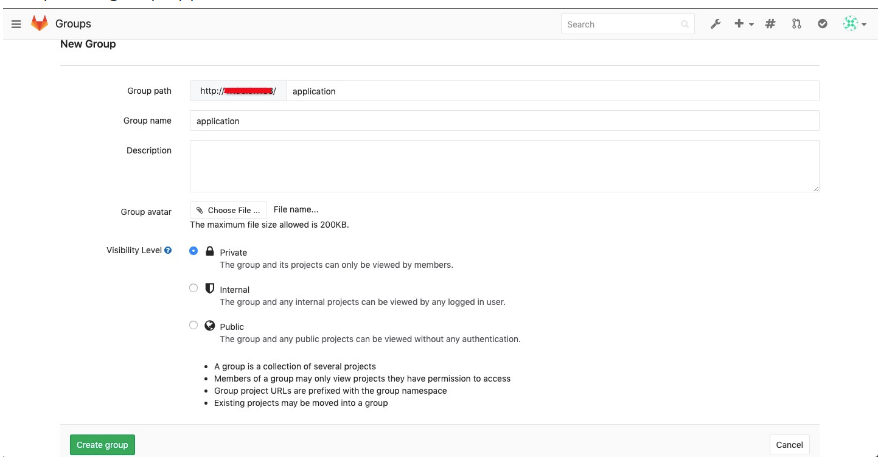

3.1 新建private group application

创建private group application：

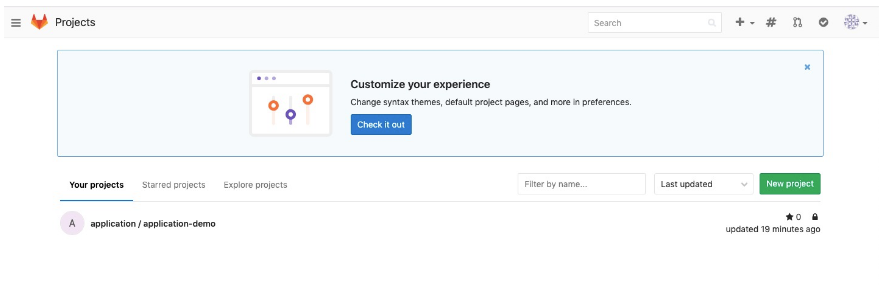

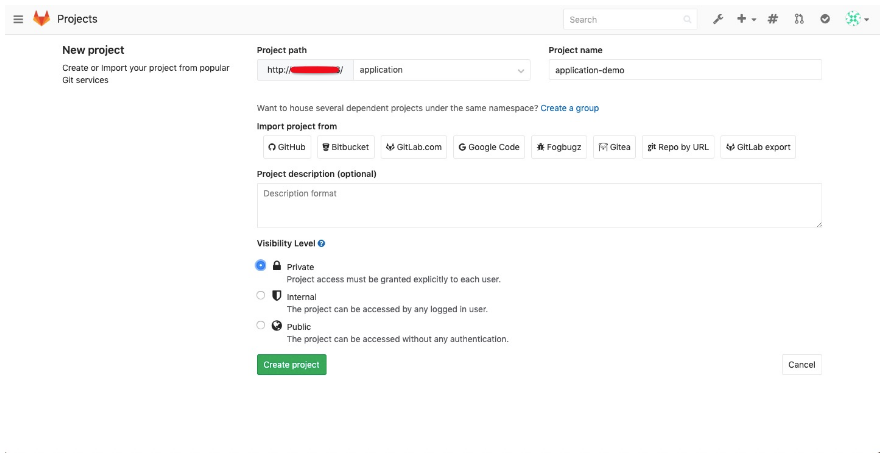

3.2 新建并上传private project application-demo

创建private project application-demo，示例源码地址：

https://code.aliyun.com/haoshuwei/application-demo.git

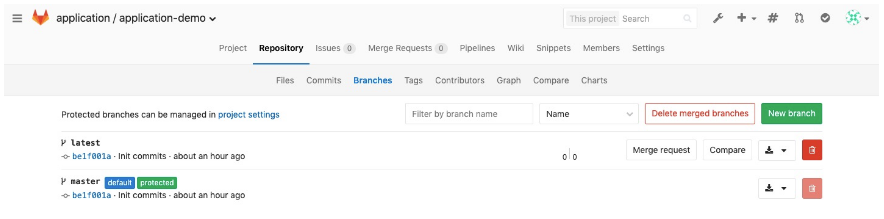

从master新建一个分支latest：

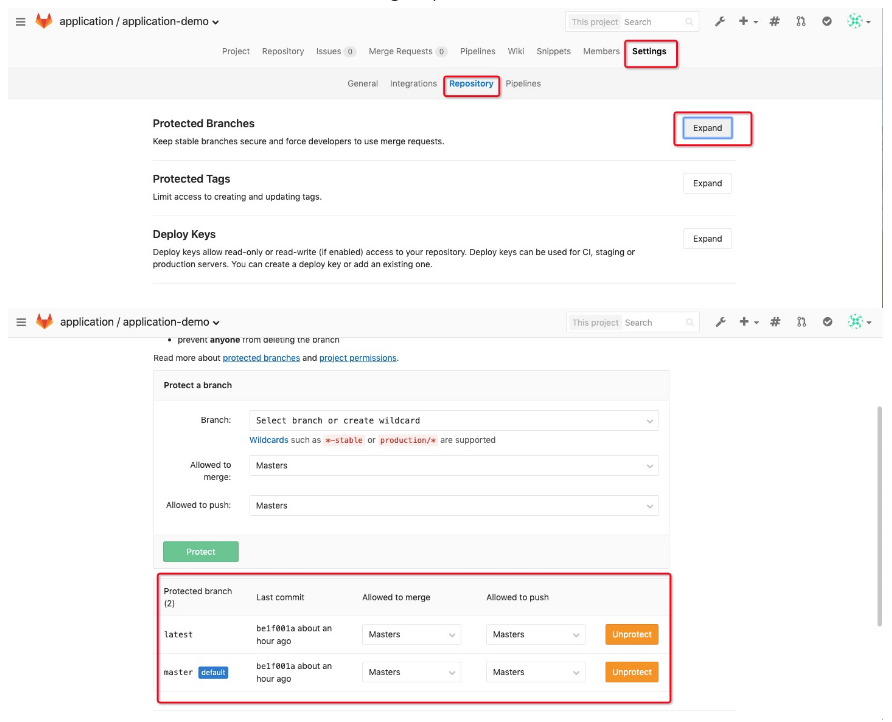

设置master和latest分支只有管理员才能merge和push代码的操作：

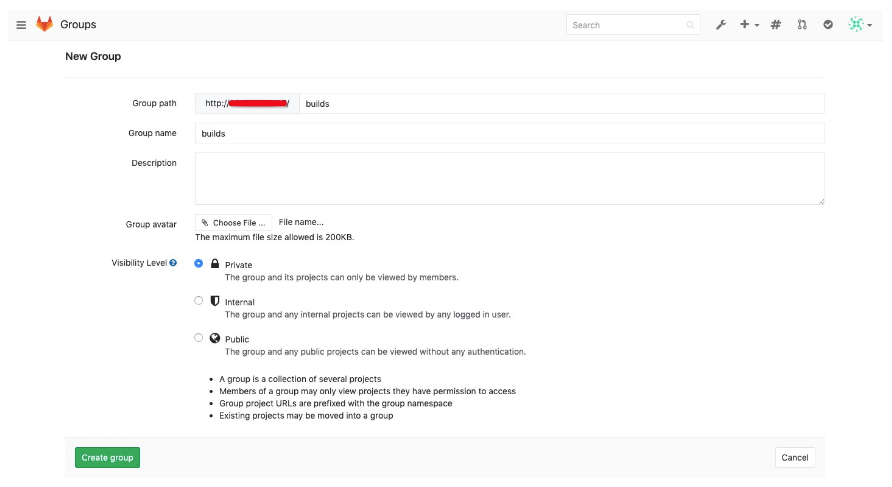

3.3 新建private group builds

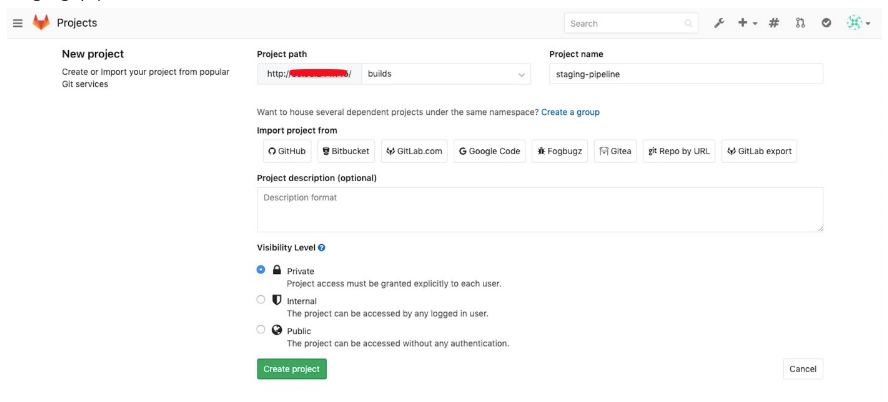

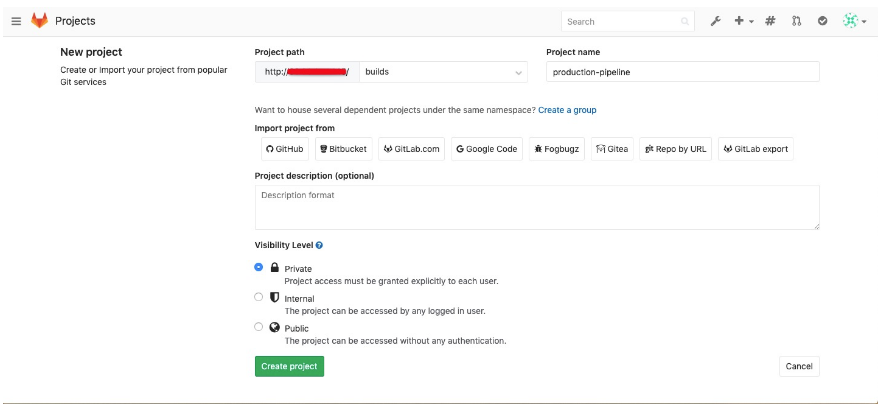

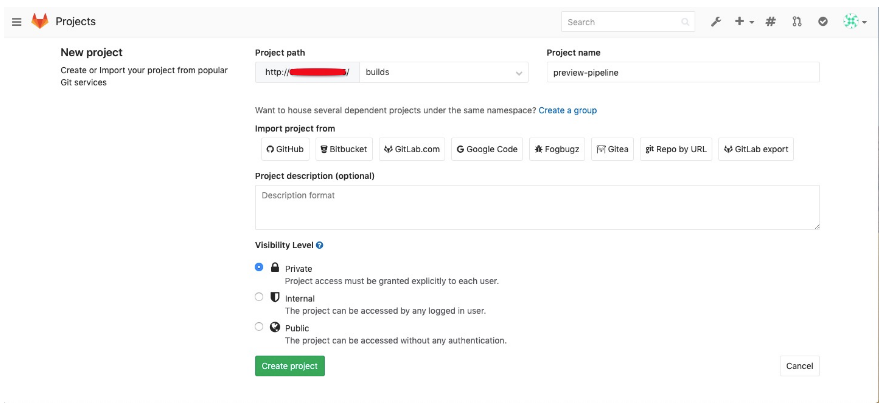

3.4 新建并上传private project preview-pipeline staging-pipeline production-pipeline

preview-pipeline示例源码地址为：

https://code.aliyun.com/haoshuwei/preview-pipeline.git

staging-pipeline示例源码地址为：

https://code.aliyun.com/haoshuwei/staging-pipeline.git

production-pipeline示例源码地址为：

https://code.aliyun.com/haoshuwei/production-pipeline.git

上传3个构建项目之前需要替换以下字段：
IMAGE_REPO: 应用容器镜像要上传到哪个镜像仓库，镜像仓库地址
dingTalkToken：钉钉通知所使用的钉钉机器人accessToken
Fetch Git Repo -> credentialsId : 用于Jenkins拉取git项目的证书名称，需要在Jenkins中创建名为gitlab的证书
Fetch Git Repo -> url : Jenkins拉取git repo的url

preview-pipeline：

staging-pipeline

production-pipeline

3.5 注册一个普通开发者用户developer

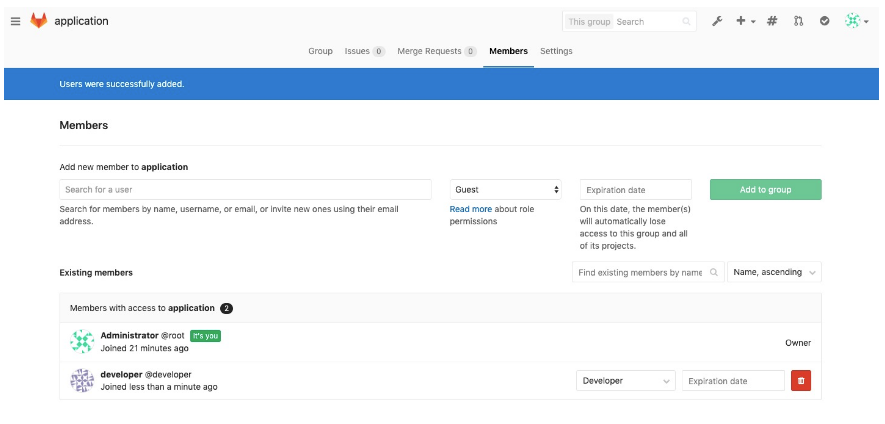

管理员用户登录后将developer用户添加为application组的developer member：

此时developer用户只有application组下projects的权限，没有builds组的权限：

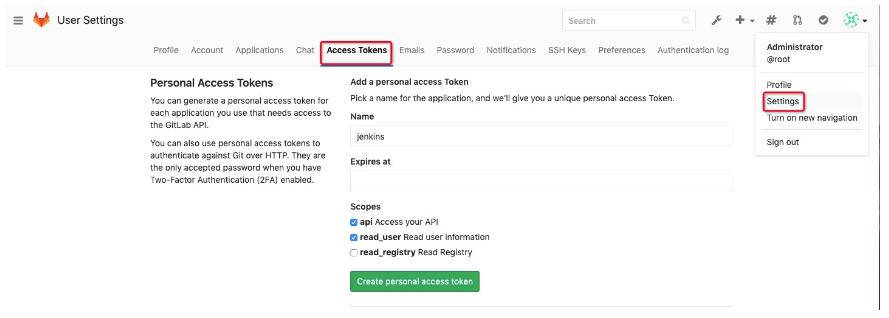

3.6 生成一个apiToken用于Jenkins配置gitlabConnection

生成并复制保存apiToken：

4. 创建Jenkins应用

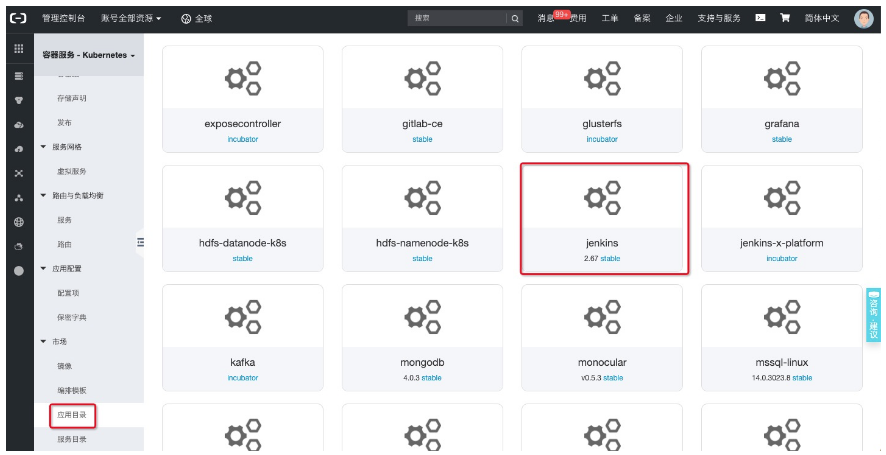

容器服务控制台上依次点击市场 -> 应用目录 -> jenkins:

在参数中设置Master.AdminPassword的值，并更改rbac.install的值为true，选择gitops命名空间后点击创建：

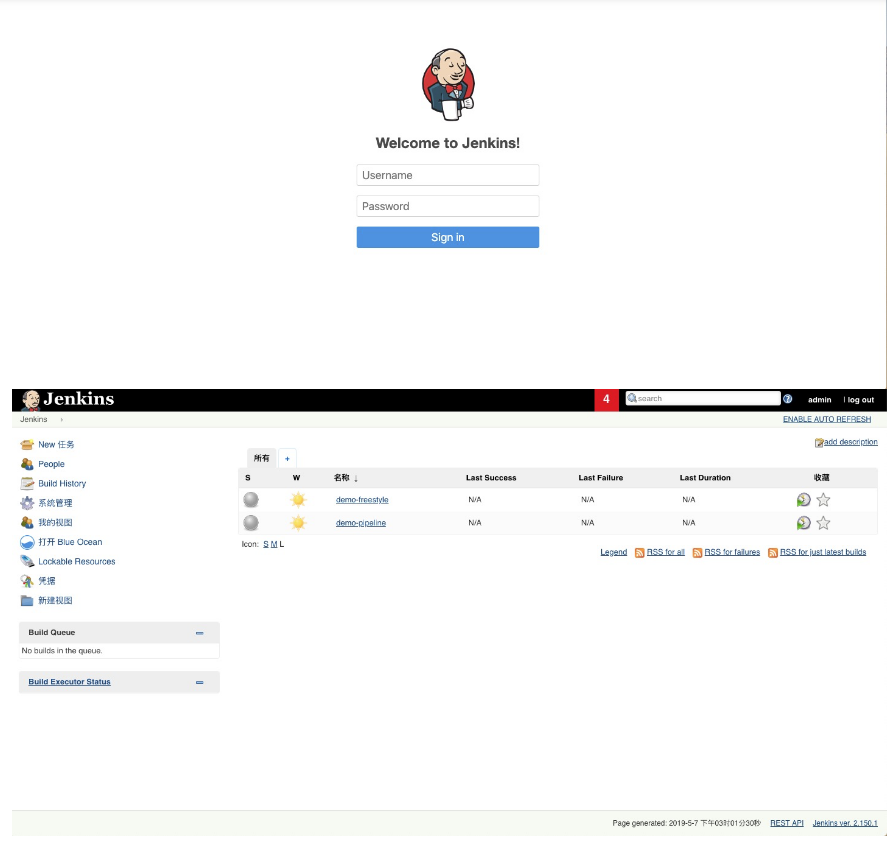

容器服务控制台上依次点击 路由与负载均衡 -> 服务查看jenkins应用的访问地址，大约1分钟后可访问jenkins并登陆：

5. 配置Jenkins并创建构建任务

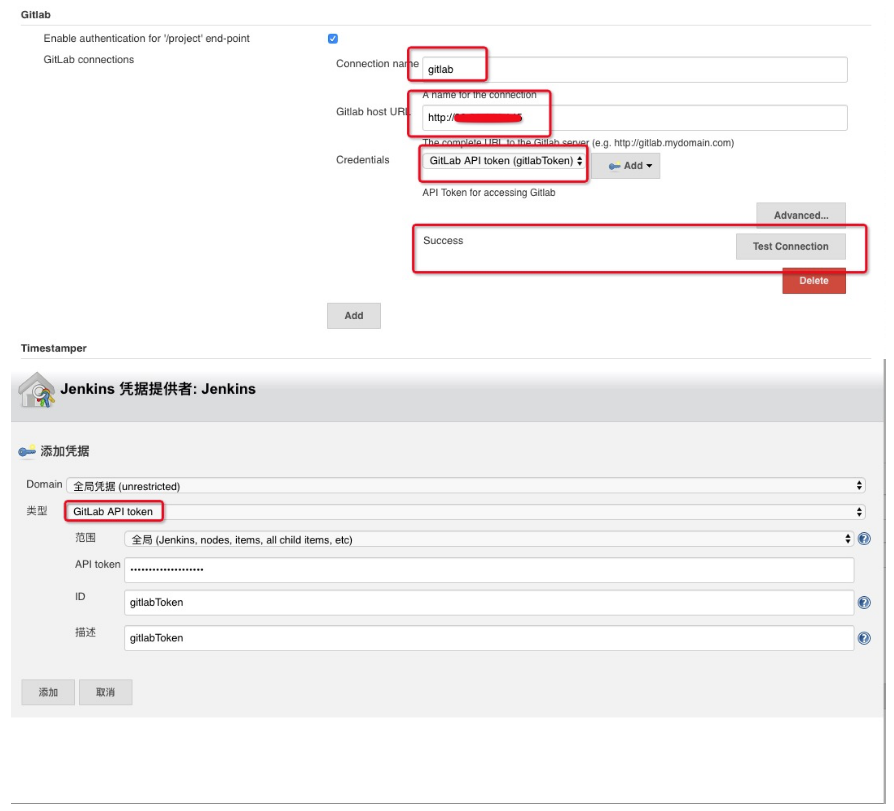

5.1 配置gitlabConnection

系统管理 -> 系统设置 -> Gitlab:

配置完毕后点击 Save 保存。

5.2 新建构建任务preview-pipeline

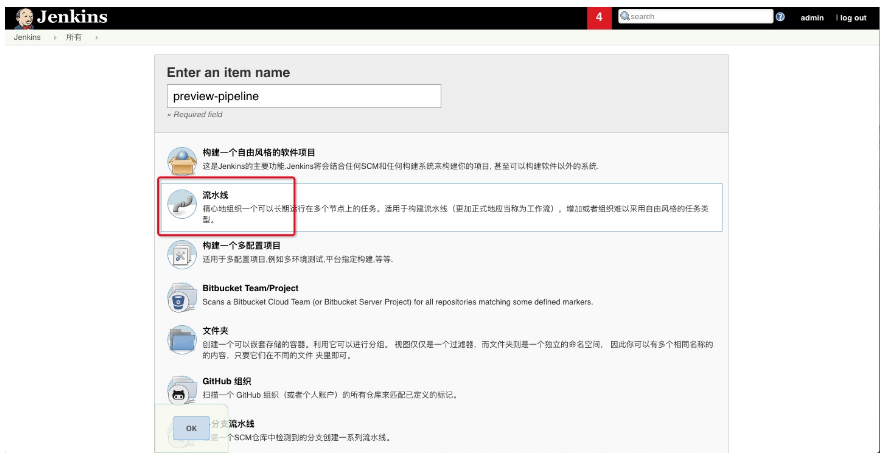

5.2.1 新建任务，输入名称选择流水线类型并点击创建：

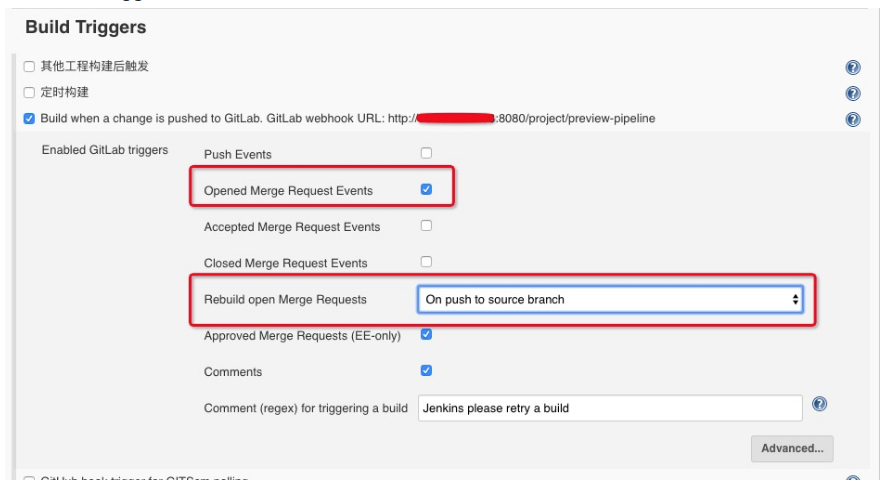

5.2.2 Build Triggers 区域勾选 GitLab 插件配置如图所示：

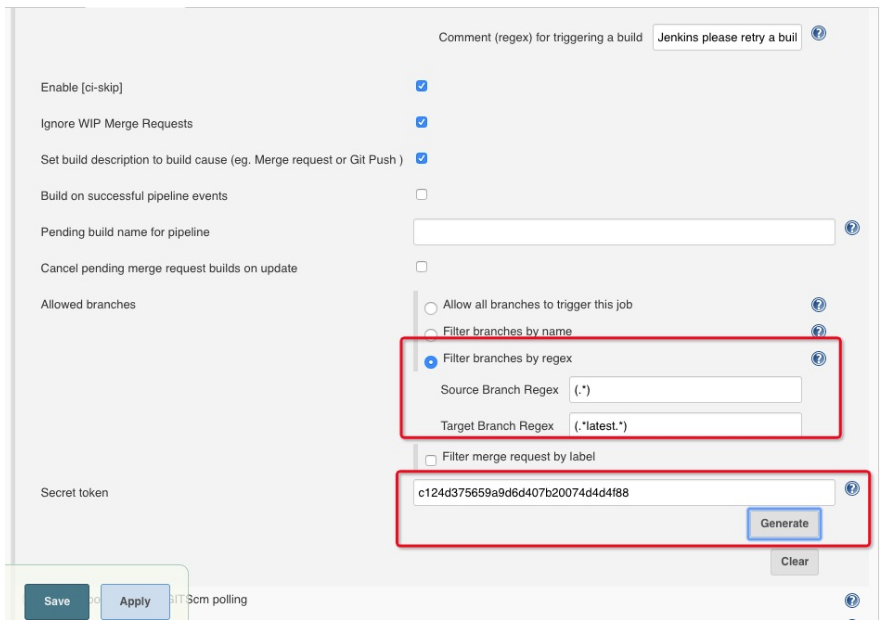

点击 Advanced 进行高级选项配置如图所示：

复制并保存GitLab webhook URL和Secret token的值用于在Gitlab上配置webhook。

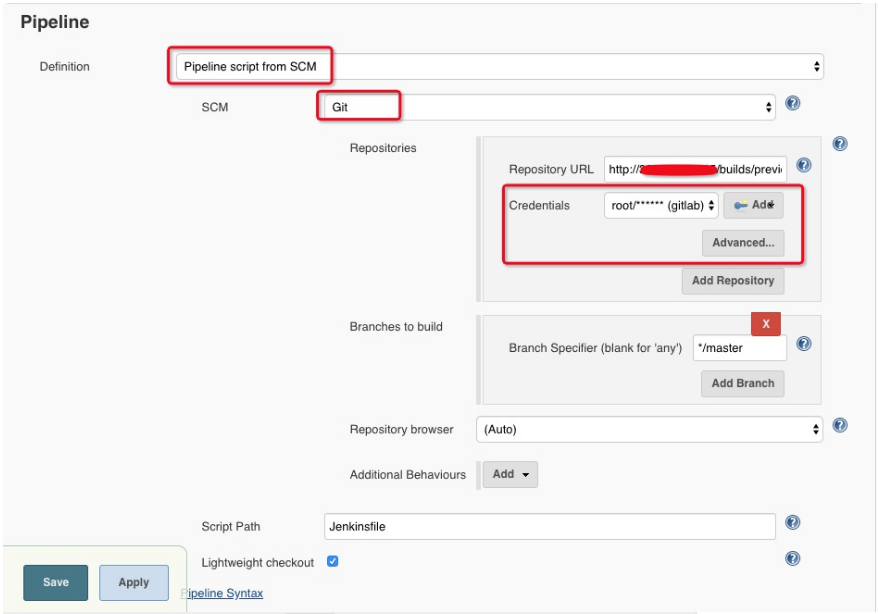

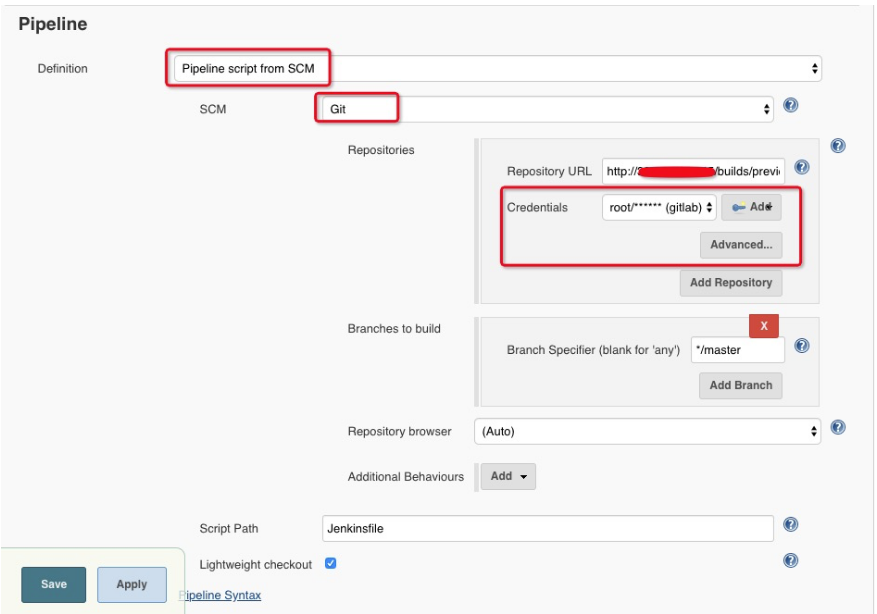

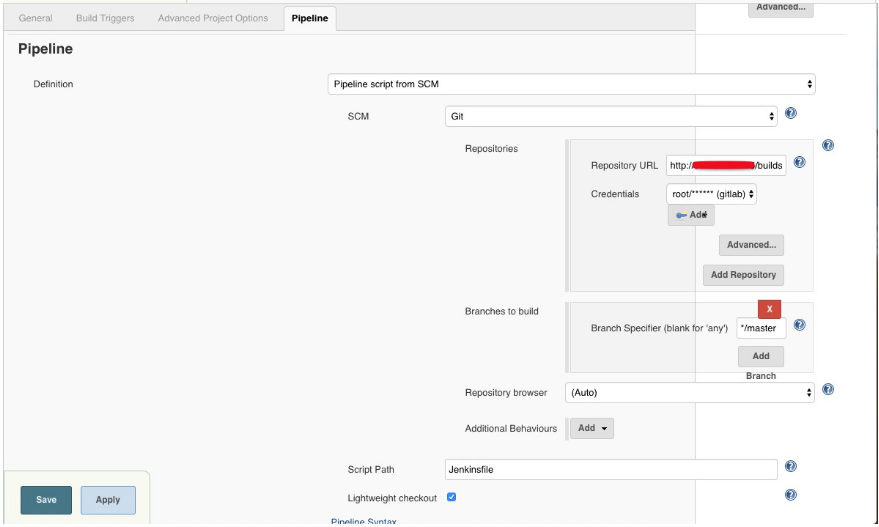

5.2.3 Pipeline区域配置preview-pipeline构建项目的git repo

完成配置后点击保存。

5.3 新建构建任务staging-pipeline

5.3.1 新建任务，输入名称选择流水线类型并点击创建：

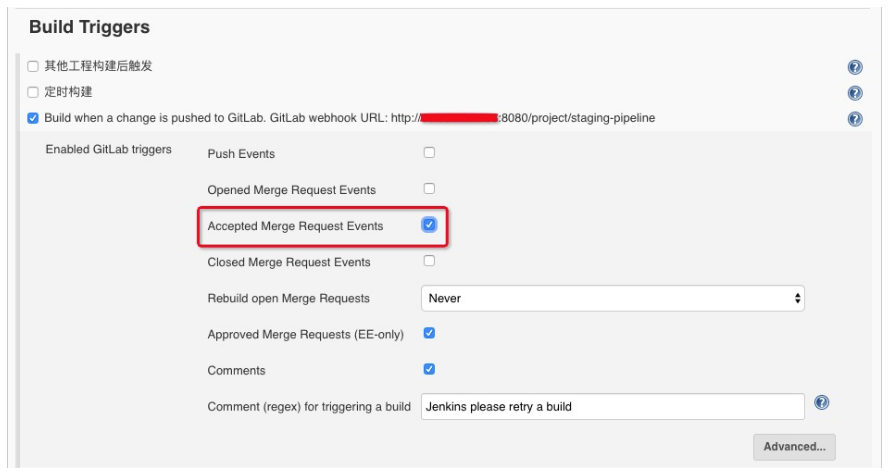

5.3.2 Build Triggers 区域勾选 GitLab 插件配置如图所示：

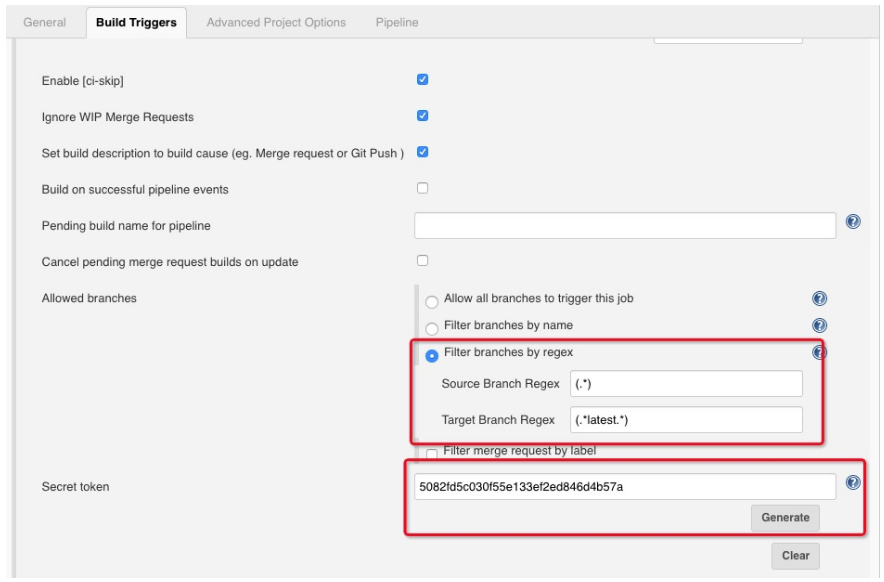

点击 Advanced 进行高级选项配置如图所示：

复制并保存GitLab webhook URL和Secret token的值用于在Gitlab上配置webhook。

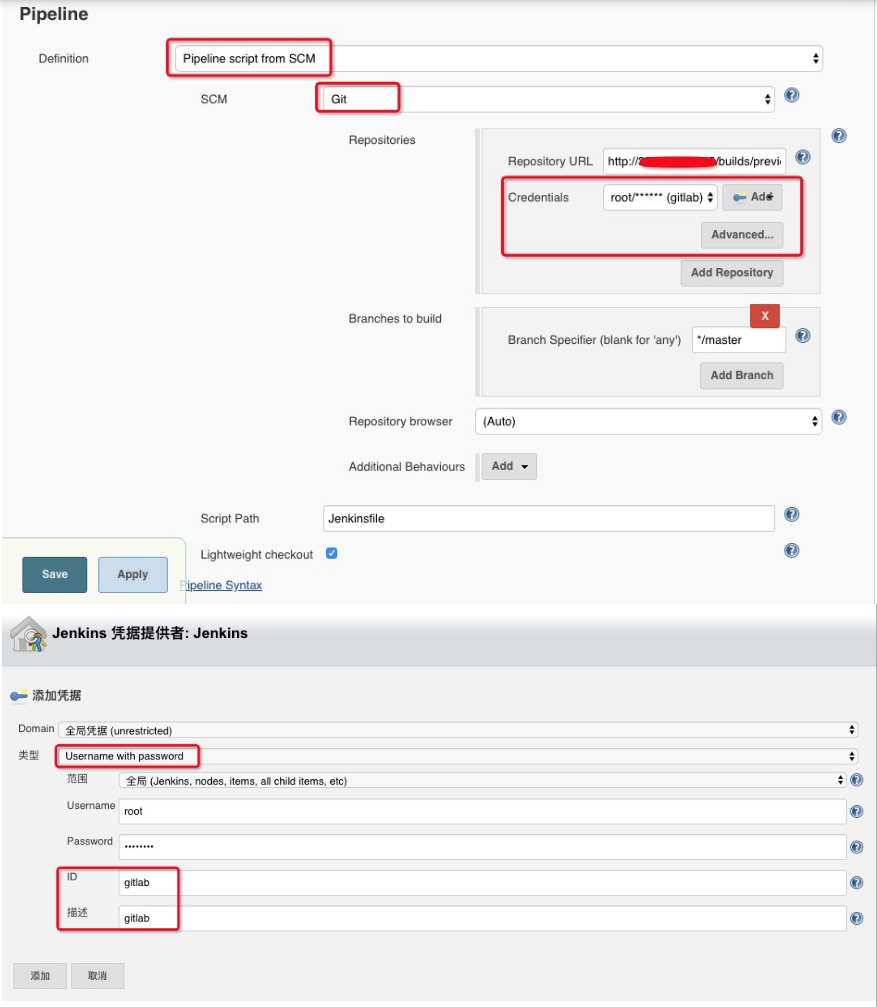

5.3.3 Pipeline区域配置staging-pipeline构建项目的git repo

完成配置后点击保存。

5.4 新建构建任务production-pipeline

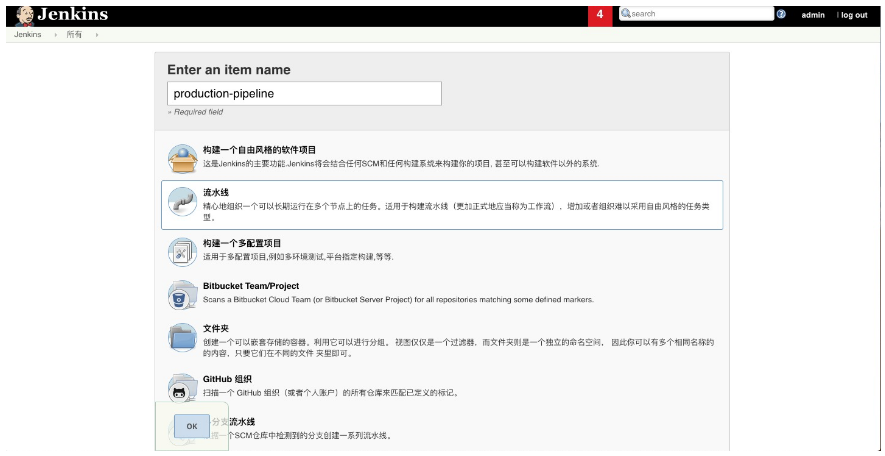

5.4.1 新建任务，输入名称选择流水线类型并点击创建：

5.4.2 Build Triggers 区域勾选 GitLab 插件配置如图所示：

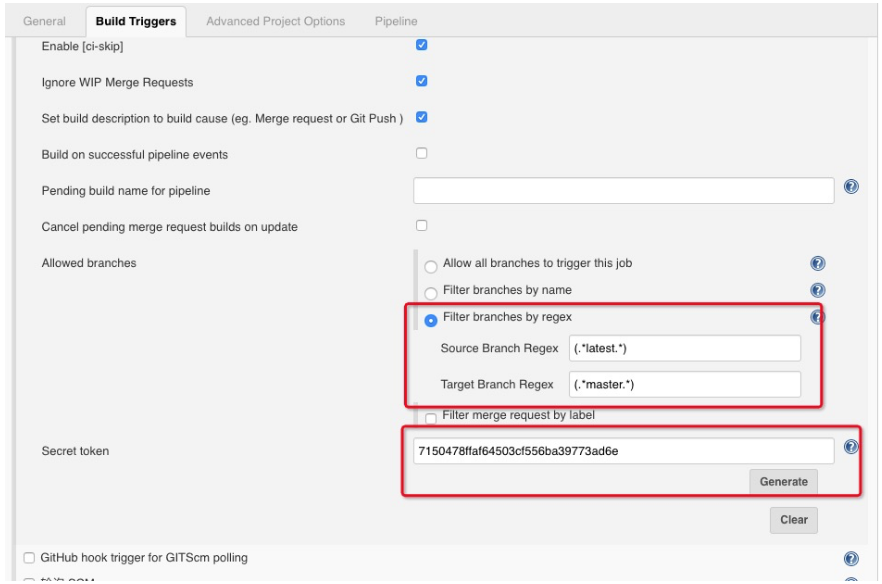

点击 Advanced 进行高级选项配置如图所示：

复制并保存GitLab webhook URL和Secret token的值用于在Gitlab上配置webhook。

5.4.3 Pipeline区域配置production-pipeline构建项目的git repo

完成配置后点击保存。

5.5 创建docker registry auth secret:

$ docker login registry.cn-hangzhou.aliyuncs.com
$ kubectl -n gitops create secret generic jenkins-docker-cfg  --from-file=/root/.docker/config.json

5.6 创建clusterrolebinding授予serviceaccount default对gitops命名空间的管理权限

clusterrolebinding.yaml:

apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: gitops-cluster-admin
subjects:
  - kind: ServiceAccount
    name: default
    namespace: gitops
roleRef:
  kind: ClusterRole
  name: cluster-admin
  apiGroup: rbac.authorization.k8s.io

$ kubectl create -f clusterrolebinding.yaml

5.7 设置匿名用户的可读权限

系统管理 ->全局安全管理-> Authorization -> 勾选 Allow anonymous read access 并保存：

6. 配置GitLab webhook

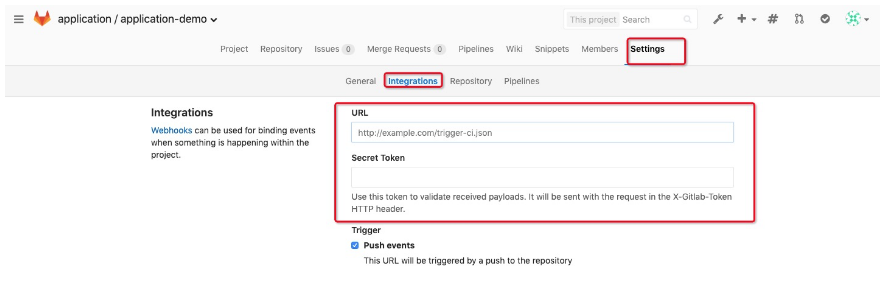

进入application-demo项目的webhook配置页面：

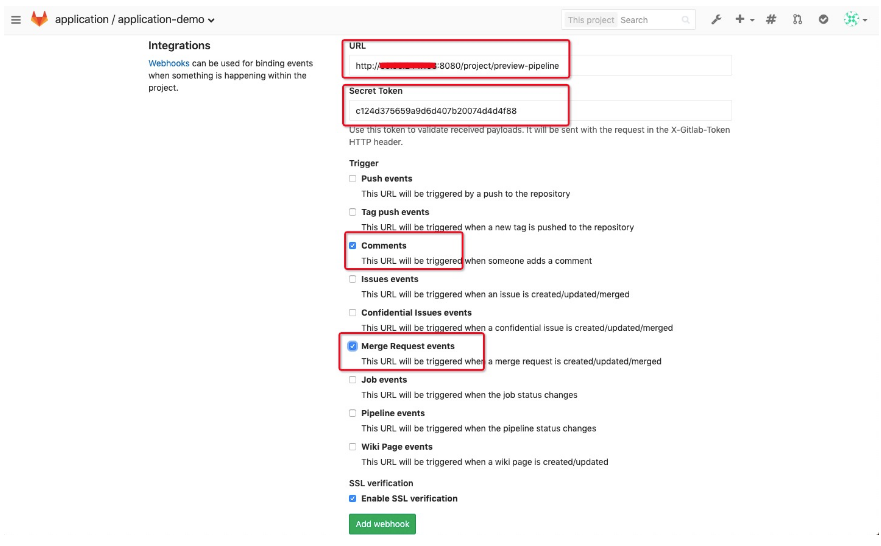

6.1 配置触发jenkins job preview-pipeline的触发器

所图所示：

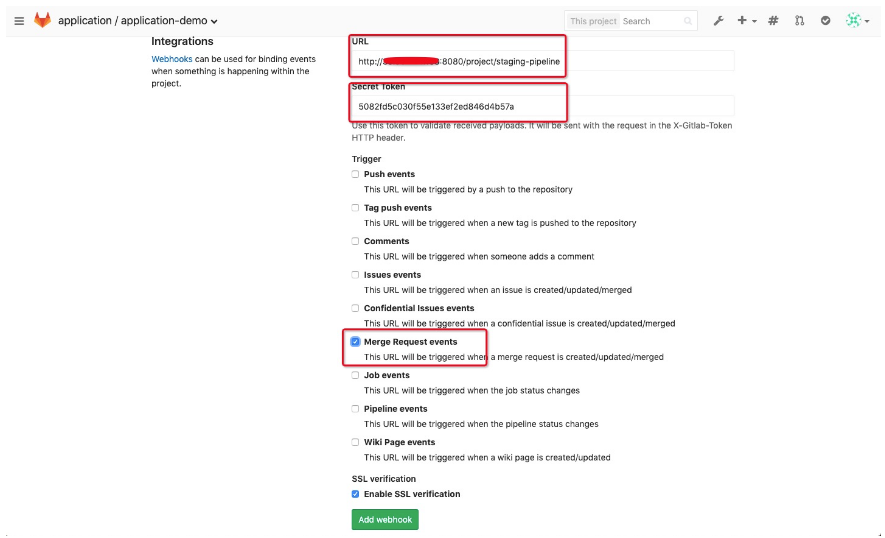

6.2 配置触发jenkins job staging-pipeline的触发器

所图所示：

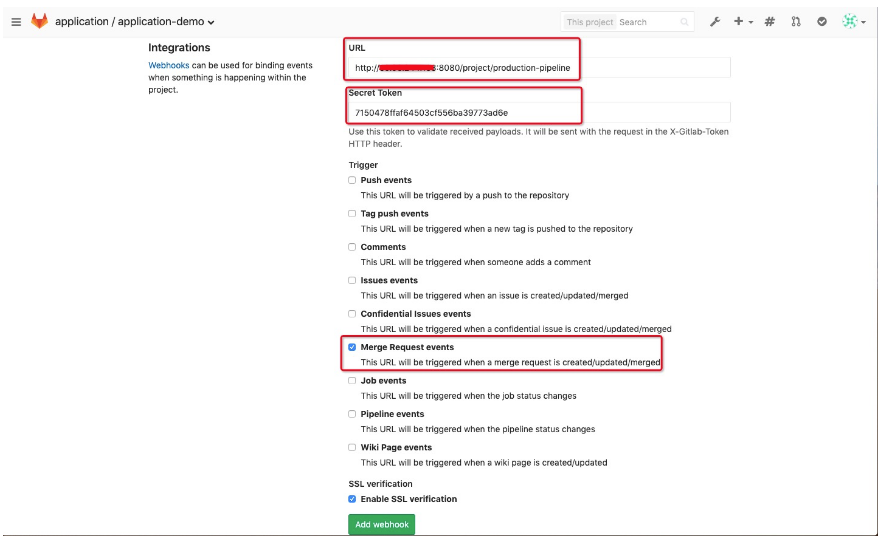

6.3 配置触发jenkins job production-pipeline的触发器

所图所示：

7. GitOps模型发布应用

7.1 developer用户做以下操作

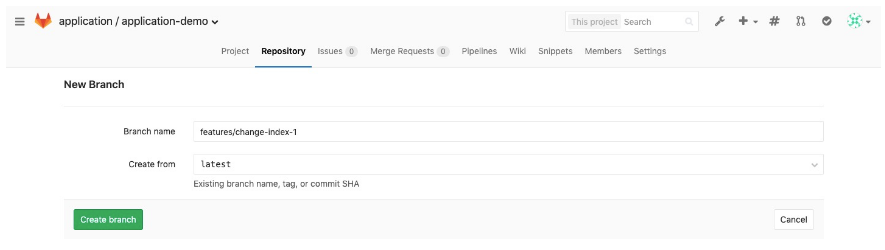

7.1.1 在application-demo项目上新建一个开发分支features/change-index-1

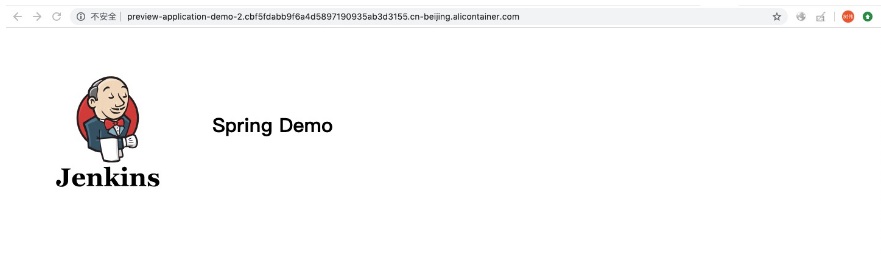

7.1.2 修改src/main/resources/static/index.html中的kubernetes.svg为jenkins.svg并提交修改

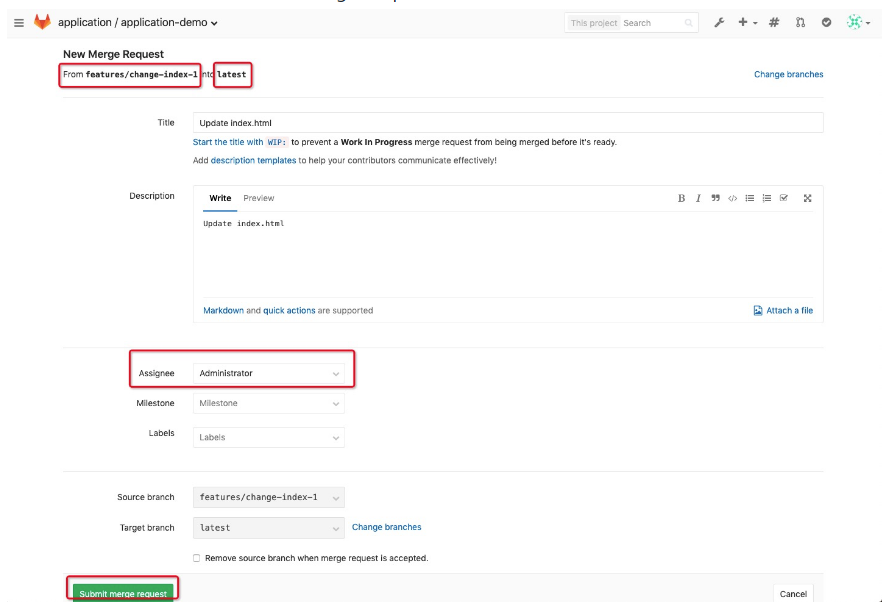

7.1.3 创建请求合并到latest分支的Merge Request

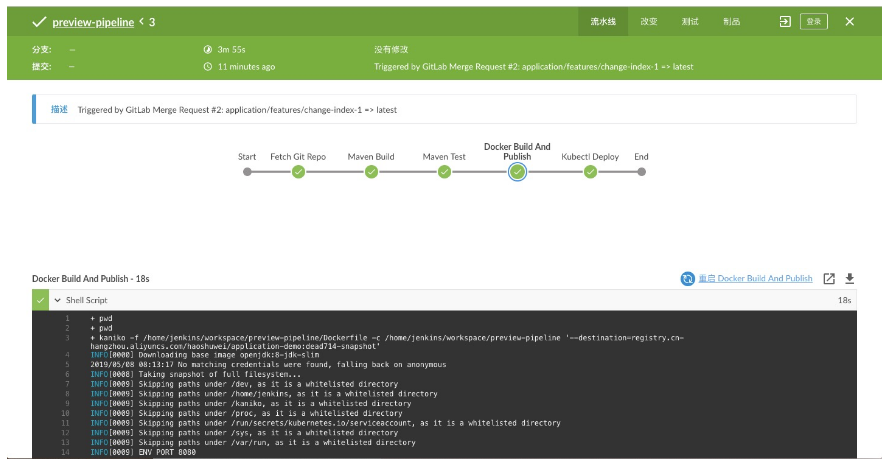

Open MergeRequest的动作会触发jenkins job preview-pipeline的自动构建，并完成以下stages：
（1）拉取http://xxx.xxx.xxx/builds/preview-pipeline.git项目并按照Jenkins定义的内容继续执行以下内容
（2）Fetch Git Repo：拉取应用源码项目http://xxx.xxx.xxx.xxx/application/application-demo.git
（3）Maven Build：打包
（4）Maven Test：测试
（5）Docker Build And Publish： docker镜像构建和推送
（6）Kubectl Deploy：部署应用到Kubernetes集群（本示例使用的是本集群的一个动态创建的命名空间preview-xxx）

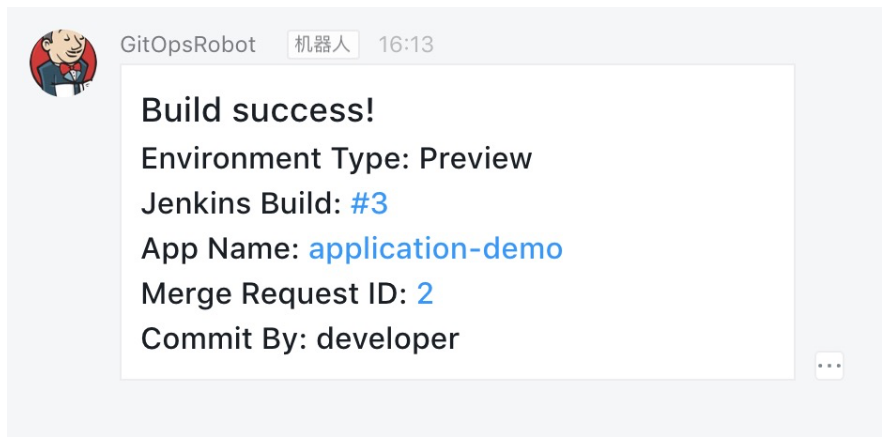

（7）Post Actions：钉钉通知

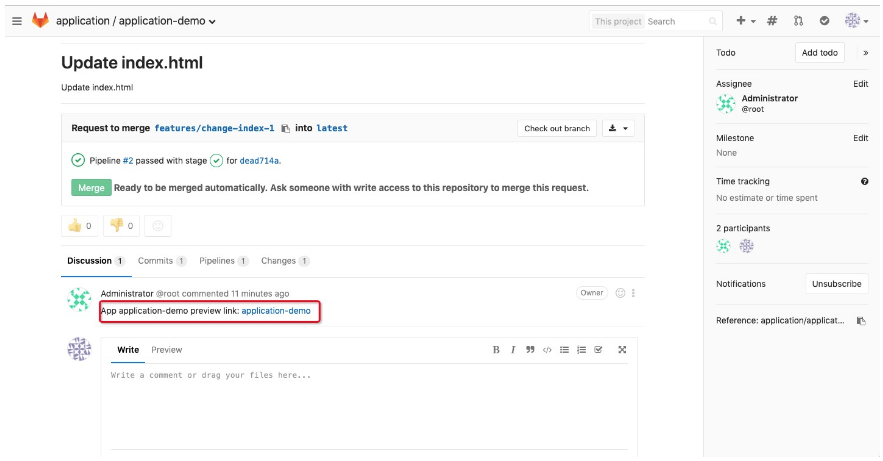

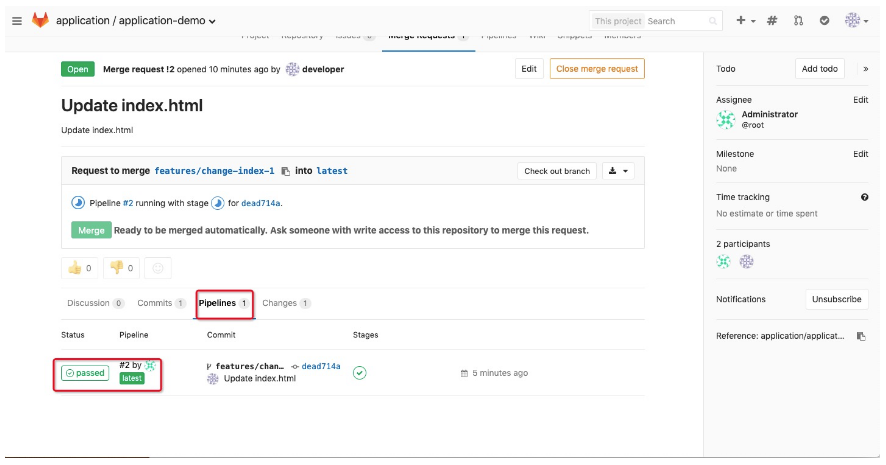

developer可以查看Merge Request页面的内容
