Chisel3 - model - UserModule commands

 https://mp.weixin.qq.com/s/0ECca6XyFyEri0B4ckOZ4A



介绍UserModule类中，如何管理构建硬件模型所需的命令。



​​

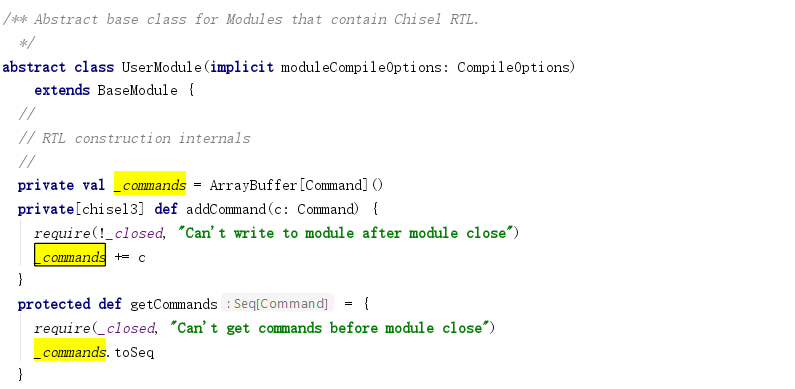

1. _commands



private val _commands = ArrayBuffer[Command]()



_commands中存放了构建模块所需的全部命令。

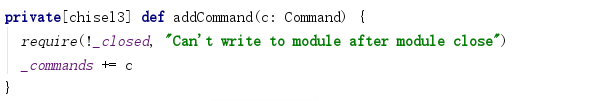

1) 添加命令：addCommand



​​

a. 需要没有close：_closed意为模块构建所需已经齐备，不能再向其中添加内部数据和逻辑定义；

b. 把c添加到_commands中；

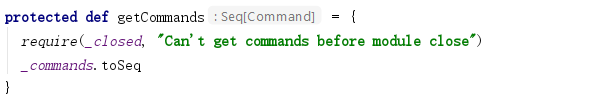

2) 获取所有命令：getCommands



​​



a. 需要已经close，意为模块构建所需已经齐备；

b. 返回全部命令：_commands.toSeq

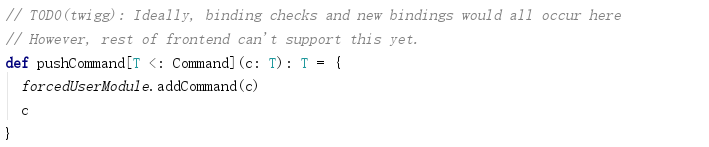

2. Builder.pushCommand()



​​



addCommand()通过pushCommand()调用，将命令c添加到正在构建的模块（forcedUserModule）之中。

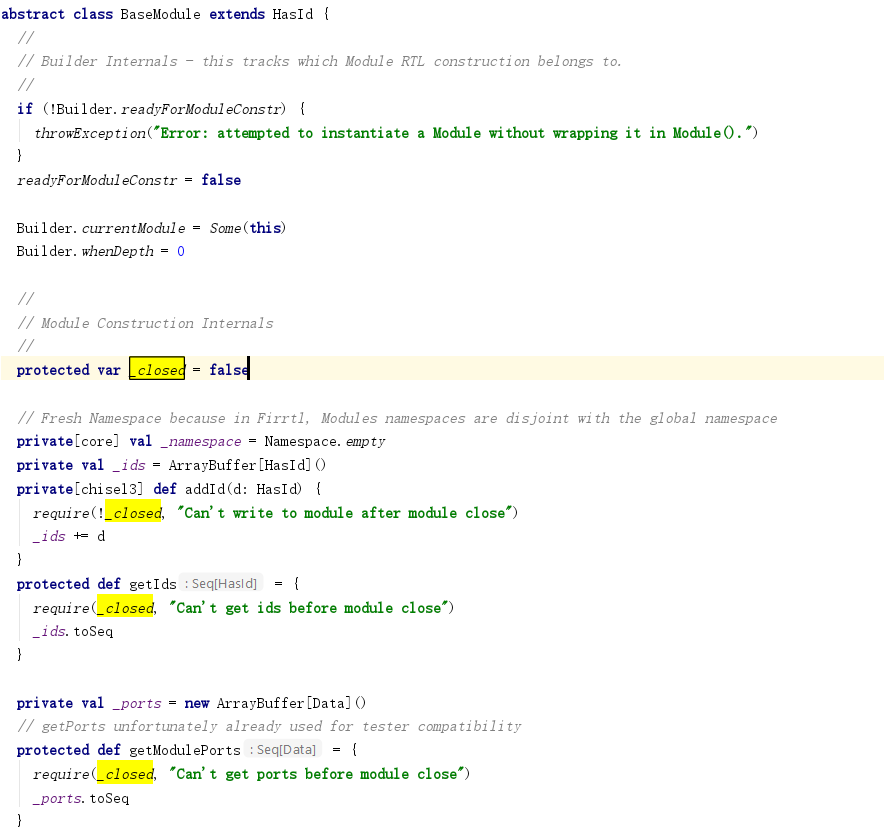

3. _closed



​​



_closed定义与BaseModule类中，为该类数据成员，protected表明子类可以直接读写访问。



_closed是一个标志：标志着模块定义是否已经完成，即所需的各个内部数据变量、内部逻辑是否已经全部添加到模块中。亦即构建模块的硬件模型所需的所有命令已经齐备，可以开始构建了。



总结并简而言之，即过程分为两个阶段：定义、构建。而_closed标志着模块定义阶段的结束。也可以用来表明可以开始构建阶段了。





4. forcedUserModule



pushCommand()调用forcedUserModule.addCommand(c)把命令c加入到forcedUserModule中。



forcedUserModule定义如下：

​​

可知，其为Option包裹着的UserModule，即currentModule拆包而来；



currentModule定义如下：

​​

currentModule基于动态上下文（dynamicContext）中定义的变量currentModule。其赋值可以直接使用“currentModule = xxx”的形式。

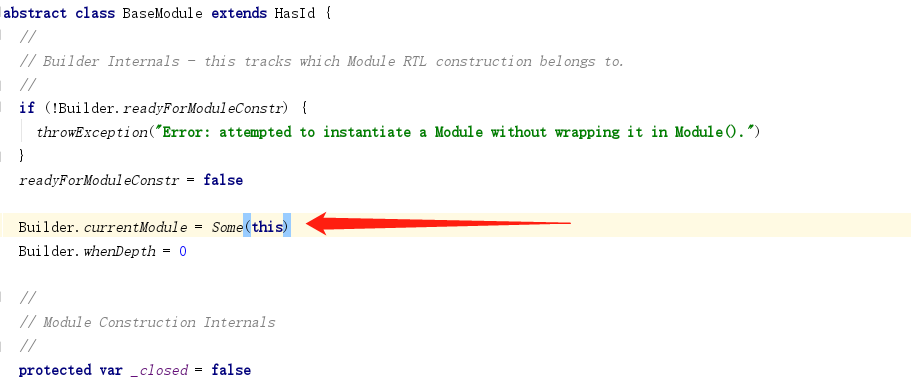

currentModule定义与Builder类中，其赋值的地方为：

​​



直接定义在BaseModule的类体中，每一个BaseModule类的子类实例化时，都要执行这个代码。所以Builder.currentModule的值即为当前实例化的模块。

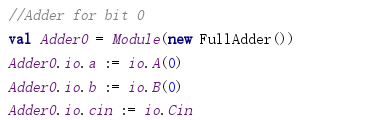

如下代码中FullAdder即为Module的子类，亦即BaseModule的子类：

​​



所以new FullAdder()时，会执行到Builder.currentModule = Some(this)这行代码，而把currentModule设置为正在创建（new）的这个FullAdder模块。



所以后续pushCommand()时，都是添加到这个FullAdder模块中。
