一、任务与目的

1. 实验任务:

(1) 掌握和完成设置不同vlan间通过路由器互通的方法;

(2) 完成同vlan间计算机的测试。

2. 实验目的:

(1) 进一步熟悉交换机vlan间互通的配置方法;

(2) 熟悉和掌握不同vlan间互通的测试方法。

二、原理(条件)

1.相关知识: (1) Vlan的工作原理; (2) 交换机与路由器的配置相关命令。

2.实验条件：(1) cisco pt软件。（2）1个路由器，1个二层交换机，4台pc。

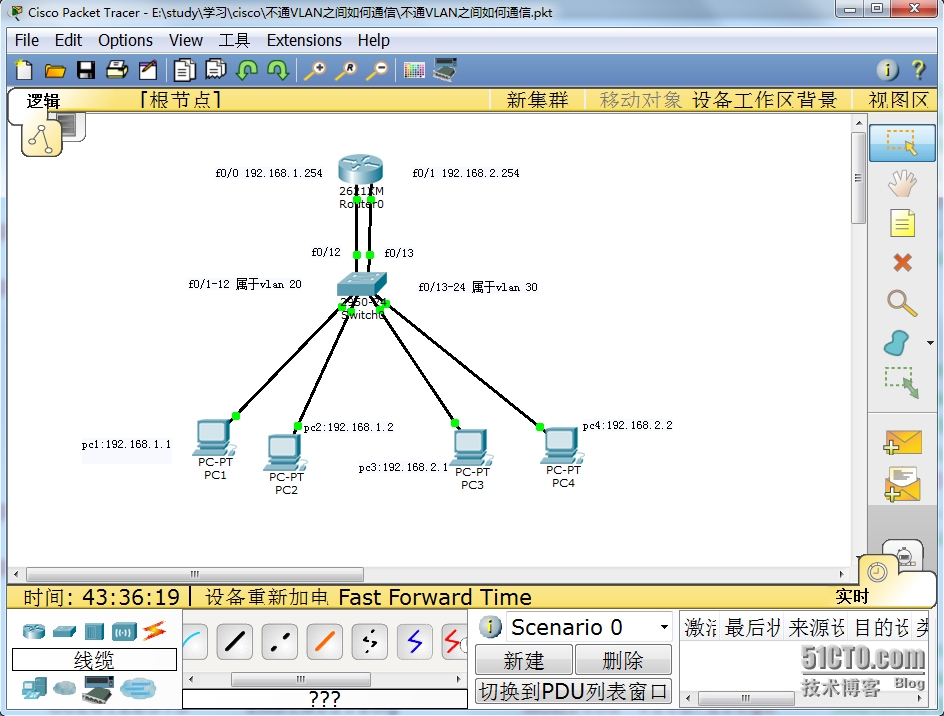

三、实验拓扑图

swith0 上f0/1-12 属于VLAN 20

swith0 上f0/13-24 属于VLAN 30

线路连接：pc1 <---> switch f0/1

          pc2 <---> switch f0/2

          pc3 <---> switch f0/23

          pc4 <---> switch f0/24

switch0 f0/12 <---> router0 f0/0

switch0 f0/13 <---> router0 f0/1

四、二层交换机配置

Switch>enable
Switch#vlan database
Switch(vlan)#vlan 20 name sys
Switch(vlan)#vlan 30 name edit
Switch(vlan)#exit
Switch#configure terminal
Switch(config)#interface range fastEthernet 0/1-12
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#no shutdown
Switch(config-if-range)#exit
Switch(config)#interface range fastEthernet 0/13-24
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 30
Switch(config-if-range)#no shutdown
Switch(config-if-range)#end
Switch#write memory

五、路由器配置

Router>enable
Router#configure terminal
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip address 192.168.1.254 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastEthernet 0/1
Router(config-if)#ip address 192.168.2.254 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#end
Router#write memory

六、总结

 不同VLAN之间通信，相当于不同网段之间通信，需要通过路由选路。
