可调直流恒流源工作时温度过高解决方法

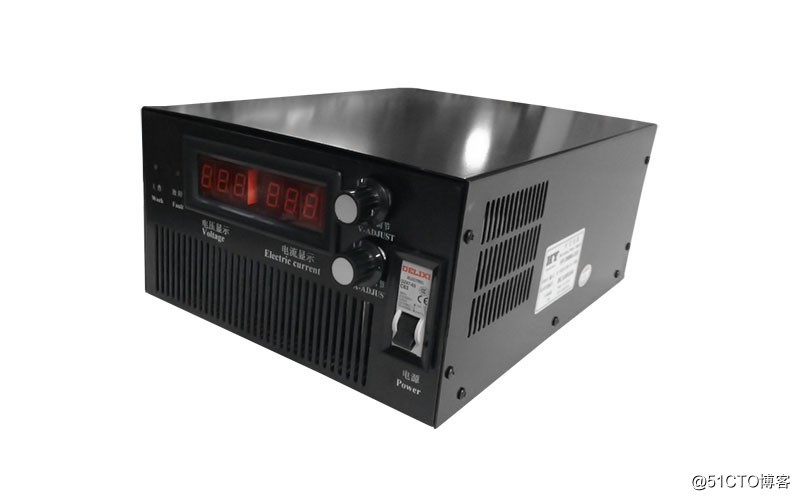

可调直流恒流源主要由整流、变压、稳压三个部分组成，其工作过程是市电交流输入，经过“整流”后，交流电变成直流电，紧接着经过“变压”，将直流220V（市电）变压为电源额定电压，此时变压后的电压并不稳定，最后经过“稳压”部分后，将变压后的电压取样，稳定至电源额定规格输出。

变压器作为电源中的重要组成部分，当其温度过高时电源变压器效率会下降，严重的甚至会导致电源的损坏。可调直流恒流源内部主要发热元器件除了变压器外，还有开关管、电感与二极管等。这些元器件由于自身原因，发热不可避免，我们能做的是尽量减少其温度上升。

变压器
变压器在工作中温度升高主要原因有超负荷、磁损、铜损等。降低可调直流恒流源变压器温度升高的方法有：1、在合理范围内使用较粗的铜线，可降低铜线电阻（流过铜线的电流越大，产生的热量越高）；2、变压器磁芯使用磁导率较低的材料或能降低磁损的其他磁芯材料（功率越大，磁芯温度越高）；3、建议电源不要满负载使用（负载越大，变压器发热越大）；4、加散热风扇，增加电源散热能力。

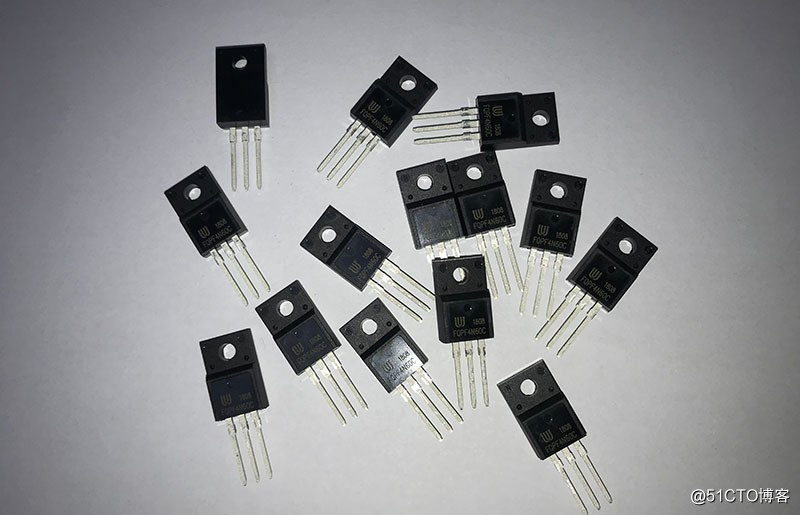

开关管
开关管发热主要是由开关管的开和关引起的，即开关的损耗，开关损耗分为开关过程损耗与通态损耗。降低可调直流恒流源开关管温度升高的方法有：1、选用低通态电阻可以减小二极管的通态损耗；2、开关过程损耗可以通过选择开关损耗更低、恢复损耗更小的器件来降低；3、采用软开关技术；4、增加电源整体散热性能，如加风扇。

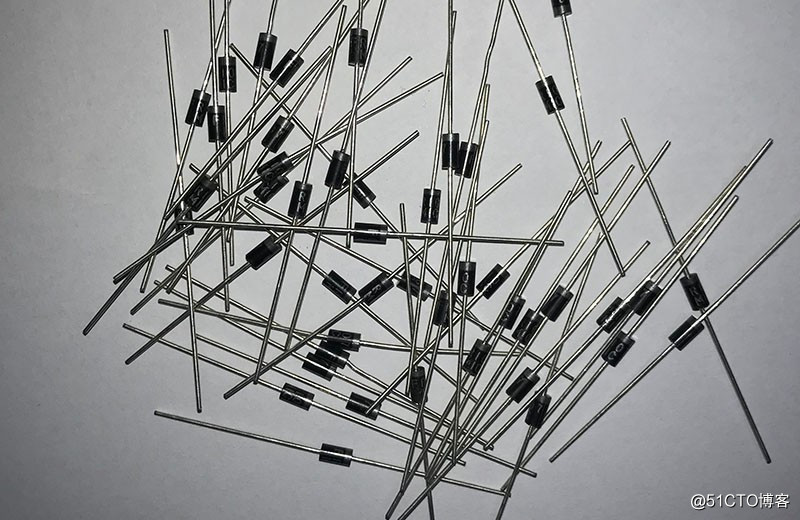

二极管
二极管导通时会消耗电功率，通过电流越大，消耗电功率越大，温度越高。二极管发热是无法避免的，想要尽量使其发热减小，可选择高质量，功率稍大的二极管，或增加电源整体散热性能，如加散热片、风扇等。

电感
与变压器差不多，这边不再阐述。

可调直流恒流源工作时温度升高是正常现象，但当温度过高时就需要注意了。以上提供的手段均非绝对，需根据电源实际情况综合采取措施，其他相关问题也可咨询华尧电源，尽力为您解决！
