使用verilog实现模块级联

为什么80%的码农都做不了架构师？>>>

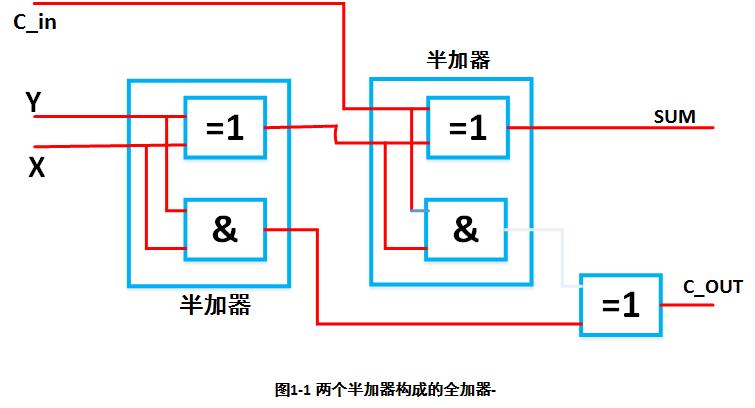

一个verilog程序可以包含多个模块，以满足一个复杂的程序设计。调用多个模块是通过端口关联来进行实现的，这种调用实际上是 一种硬件电路的嵌入，调用的方式是模块实例化，其中端口关联有两种方式：一种是位置关联，一种是名称关联，形式为“.端口名(变量名)“，实现端口与变量的关联。下面通过两个半加器来实现一个全加器来加以说明调用的方式：

moudle HalfAdd(X,Y,SUM,C_out);

    input    X,Y;

    output SUM,C_out;

    xor u_xor(SUM,X,Y);

    and u_and(C_out,X,Y);

endmoudle

moudle FullAdd(X,Y,C_in,SUM,C_out);

    input X,Y;

    output C_in,Sum,C_out;

    wire HalfAdd_A_SUM;

    wire HalfAdd_A_COUT;

    wire HalfAdd_B_COUT;

    or u_or(C_out,HalfAdd_A_COUT,HalfAdd_B_COUT);

    HalfAdd u_HalfAdd_A(.X(X),.Y(Y),.SUM(HalfAdd_A_SUM),.C_out(HalfAdd_A_COUT));

    HalfAdd u_HalfAdd_B(.X(X),.Y(Half_A_SUM),.SUM(SUM),C_out(HalfAdd_B_COUT)));

endmoudle
