VLAN(虚拟局域网)

                                                      VLAN

VLAN：虚拟局域网

作用：隔离广播域

原理：将一个物理上的局域网逻辑上划分成若干个虚拟的局域网技术，即是将若干终端划分到不同的“区域”内，实现隔离

特点：

-不同的VLAN不能直接通信

-一个VLAN=一个广播域=一个IP网络

-广播帧不能穿越VLAN

-VLAN技术针对于终端而言是透明的，将交换机的端口划分到某个VLAN内，从而实现其连接的终端被划分到某个VLAN内

*终端不能识别任何带有VLAN信息的数据

-使用VLAN ID来区分不同的VLAN

-划分VLAN的依据比较灵活

-交换机转发数据之前，必须匹配VLAN ID，若VLAN ID不相同，数据直接丢弃！

-MAC地址表的组成：VLAN  ID  +MAC地址+交换机的端口编号

VLAN技术下，交换机的端口分类：

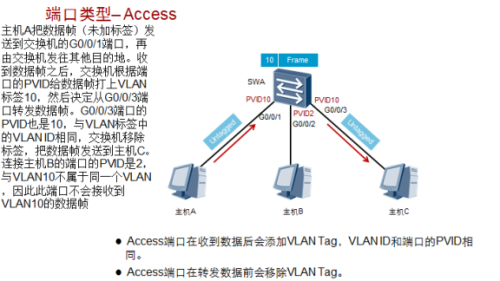

-access：访问端口，一般连接终端（只能允许唯一的VLAN ID通过本端口。）

该端口只能发送和接受正常的数据帧；同一时刻，只能处在一个VLAN内

-trunk：中继端口，一般连接交换机和路由器

该端口可以允许多个VLAN的数据帧同时发送，并且必须带着VLAN标签转发

数据帧进入access端口：

打上对应的vlan标签

数据帧出access端口：

剥离对应的vlan标签

数据帧进入trunk端口：

-首先比较该vlan标签和native vlan是否相同，若相同则剥离标签，直接向native vlan端口转发；若不相同，查看是否允许通过，若允许，直接进入trunk端口，若不允许，直接丢弃。

-默认是native vlan的数据帧，则直接向native vlan端口发送。

Trunk端口发送数据帧：

-首先比较改帧的vlan信息和本端口的native vlan是否相同，若相同，剥离vlan标签转发。

-若不相同，查看该vlan标签是否在允许通过的vlan范围内，若在，则带着vlan标签转发，若不在，直接丢弃。
