利用一维FFT查看正弦波频谱信息

利用一维FFT查看正弦波频谱信息，所需的SIMULINK模型如下图1所示。Zero-Order Hold用于采样正弦波，设置方式如图2所示。BUffer用于缓存采样数据，深度可以设置，深度等于FFT的长度，设置方式如图3所示。FFT的点数跟BUFFER的深度相同，比如，buffer深度为1024，那么此处的FFT就采用1024点的FFT。最后FFT的计算结果可以通过Vector Scope来查看，设置方式如图4和5所示。

图1，SIMULINK模型

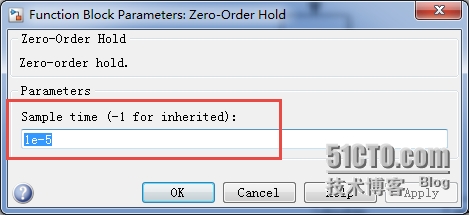

图2，ZERO-ORDER HOLD设置

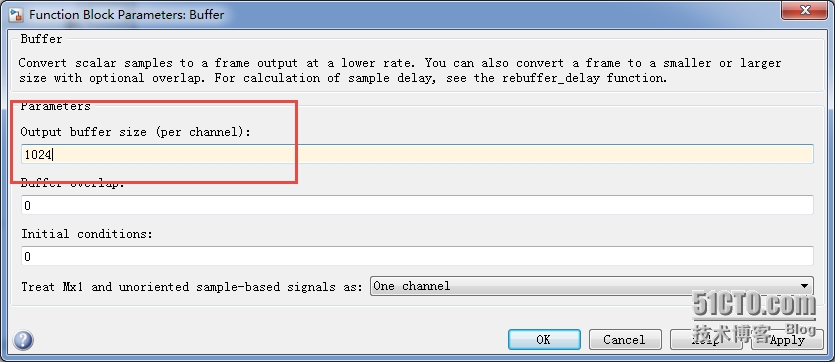

图3，BUFFER设置

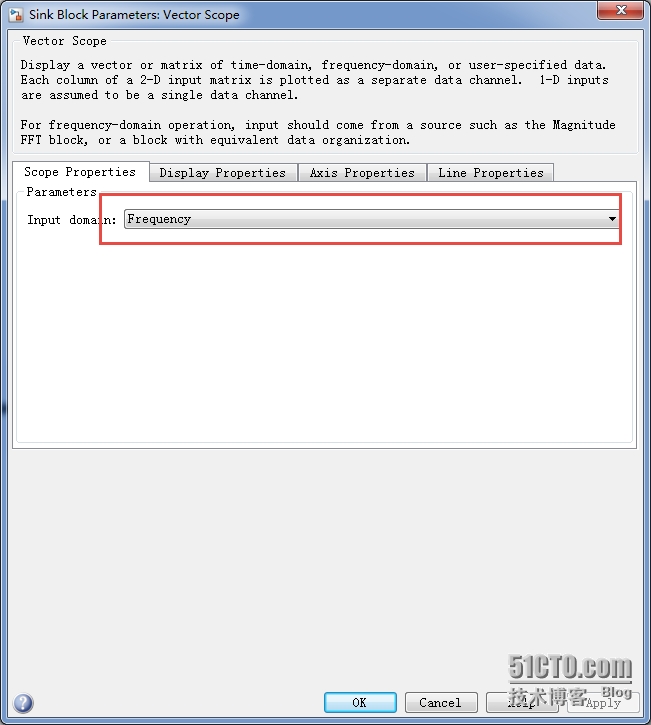

图4，VECTOR SCOPE设置1

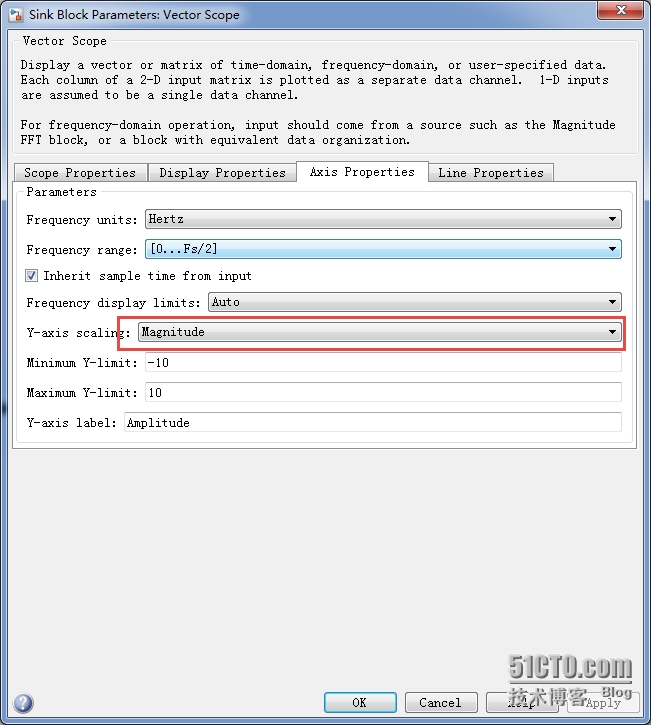

图5， 图4，VECTOR SCOPE设置2

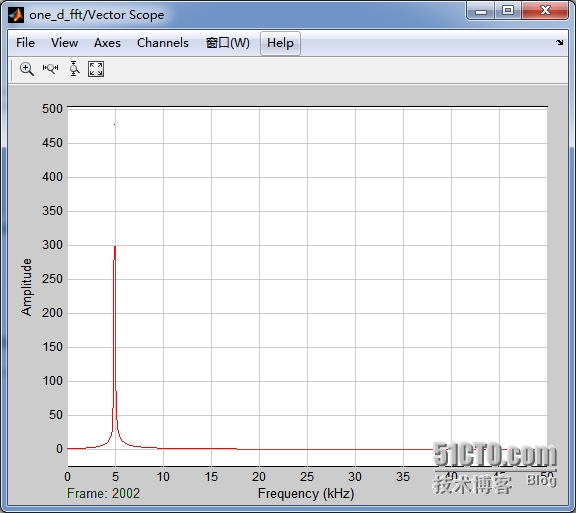

图6，输出结果
