实验目的与要求：

    R1为总公司出口路由，R6模拟外网，起DHCP，R2模拟分公司网络出口，动态获取IP，R2利用环回口发起×××会话（因为外网接口是动态获取的IP，R1的GRE隧道没法指定destination，就指向R2的loop接口）。

   分公司接入端为动态地址就使用Dynamic P2P GRE over ipsec来实现×××，但是流量必须由动态的一段发起才能建立***。

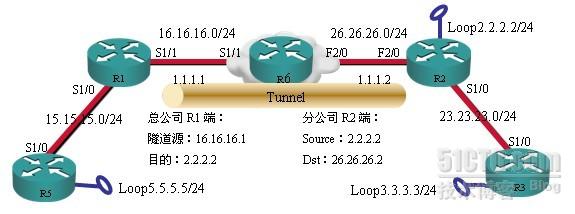

拓扑图：

实验配置要点：

R5和R3需要简单配置ip地址和静态路由，R6需要配置ip地址和dhcp即可。

R1总公司配置：

crypto isakmp policy 1                    //IKE策略

 encr 3des

 authentication pre-share

 hash sha

 group 2

crypto isakmp key gezi123 address 0.0.0.0 0.0.0.0        //定义psk密钥，对端允许所有地址

crypto ipsec transform-set myset esp-3des esp-sha-hmac  //转换集，可以工作在transport模式

crypto dynamic-map dmap 10

 set transform-set myset

crypto map mymap local-address Serial1/1       //和静态P2P GRE over ipsec的唯一区别

crypto map mymap 1 ipsec-isakmp dynamic dmap

interface Tunnel1                     //创建GRE隧道

 ip address 1.1.1.1 255.255.255.0

 tunnel source 16.16.16.1

 tunnel destination 2.2.2.2  //目的地址指向对端换回口，因为对端接口ip是动态的（不固定）。

 speed auto

interface Serial1/0

 ip address 15.15.15.1 255.255.255.0

 clock rate 64000

interface Serial1/1

 ip address 16.16.16.1 255.255.255.0

 clock rate 64000

 crypto map mymap

router ospf 1

 log-adjacency-changes

//需要将tunnel口的ip也宣告进ospf，否则不能建立邻居关系

 network 1.1.1.0 0.0.0.255 area 0

 network 15.15.15.0 0.0.0.255 area 0

ip route 0.0.0.0 0.0.0.0 16.16.16.6

//指定到tunnel destination的静态路由，不指定的话建立的ospf邻居关系不稳定，up和down状态之间一直切换。

ip route 2.2.2.2 255.255.255.255 16.16.16.6

R2分公司的配置：

crypto isakmp policy 1

 encr 3des

 authentication pre-share

 group 2

crypto isakmp key gezi123 address 16.16.16.1

crypto ipsec transform-set myset esp-3des esp-sha-hmac

crypto map mymap local-address FastEthernet2/0

crypto map mymap 1 ipsec-isakmp

 set peer 16.16.16.1

 set transform-set myset

 match address 100

interface Loopback0

 ip address 2.2.2.2 255.255.255.0

interface Tunnel1

 ip address 1.1.1.2 255.255.255.0

 tunnel source Loopback0

 tunnel destination 16.16.16.1

interface Serial1/0

 ip address 23.23.23.2 255.255.255.0

 clock rate 64000

interface FastEthernet2/0

 ip address dhcp                //该端口地址是由dhcp服务器动态分分配的地址

 crypto map mymap

router ospf 1

 log-adjacency-changes

 network 1.1.1.0 0.0.0.255 area 0

 network 23.23.23.0 0.0.0.255 area 0

ip route 0.0.0.0 0.0.0.0 26.26.26.6

access-list 100 permit gre host 2.2.2.2 host 16.16.16.1 //感兴趣流量是从loop0发起的

实验验证：

r2#sh crypto isakmp sa

dst             src             state          conn-id slot status

16.16.16.1      26.26.26.10     QM_IDLE              7    0 ACTIVE

r2#sh crypto ipsec sa

interface: FastEthernet2/0

    Crypto map tag: mymap, local addr 26.26.26.10

   protected vrf: (none)

   local  ident (addr/mask/prot/port): (2.2.2.2/255.255.255.255/47/0)    //本地源地址

   remote ident (addr/mask/prot/port): (16.16.16.1/255.255.255.255/47/0) //远端目的地址

   current_peer 16.16.16.1 port 500

     PERMIT, flags={origin_is_acl,}

    #pkts encaps: 226, #pkts encrypt: 226, #pkts digest: 226

    #pkts decaps: 185, #pkts decrypt: 185, #pkts verify: 185

    #pkts compressed: 0, #pkts decompressed: 0

    #pkts not compressed: 0, #pkts compr. failed: 0

    #pkts not decompressed: 0, #pkts decompress failed: 0

    #send errors 44, #recv errors 0

     local crypto endpt.: 26.26.26.10, remote crypto endpt.: 16.16.16.1   //真实的出口地址

     path mtu 1500, ip mtu 1500, ip mtu idb FastEthernet0/0

     current outbound spi: 0xD931AE00(3643911680)

     inbound esp sas:

      spi: 0xB70B3F53(3070967635)

        transform: esp-3des esp-md5-hmac ,

        in use settings ={Tunnel, }

        conn id: 2001, flow_id: SW:1, crypto map: mymap

        sa timing: remaining key lifetime (k/sec): (4569885/2758)

        IV size: 8 bytes

        replay detection support: Y

        Status: ACTIVE

     inbound ah sas:

     inbound pcp sas:

     outbound esp sas:

      spi: 0xD931AE00(3643911680)

        transform: esp-3des esp-md5-hmac ,

        in use settings ={Tunnel, }

        conn id: 2002, flow_id: SW:2, crypto map: mymap

        sa timing: remaining key lifetime (k/sec): (4569885/2758)

        IV size: 8 bytes

        replay detection support: Y

        Status: ACTIVE

     outbound ah sas:

     outbound pcp sas:

查看NAT：

r2#sh ip nat translations

Pro Inside global      Inside local       Outside local      Outside global

icmp 26.26.26.10:11    3.3.3.3:11         6.6.6.6:11         6.6.6.6:11

icmp 26.26.26.10:12    23.23.23.3:12      6.6.6.6:12         6.6.6.6:12

icmp 26.26.26.10:14    23.23.23.3:14      6.6.6.6:14         6.6.6.6:14

实验总结：

    此方案虽然可以使用路由协议和NAT，但是致命的缺点就是只能是点对点建立×××。对于多个分公司的接入就束手无策了。
