2017.12.14工程工艺问题

本文介绍了PCB设计中的一些关键要素,包括在工艺边内添加铜皮、V-CUT测试PAD、Mark点等,同时提供了GERBER文件的制作指南。此外还探讨了不同的表面处理工艺,如HAF-LF镀锡和ENIG镀金,并指出了供应商默认选择镀锡的原因。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1pcb 工艺:

  工艺边内添加铜皮及V-CUT测试PAD,Mark点,拼版图,元件X.Y方向文件(EXCEL)

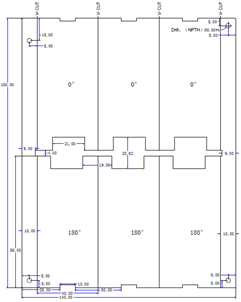

gerber 和拼版图

   AD导出GERBER 别忘记钻孔文件



 2处理工艺:

     HAF-LF 镀锡

    ENIG 镀金   工艺会好点

如果你不标明,供应商会默认镀锡(成本低点)



转载于:https://www.cnblogs.com/huangbaobaoi/p/8041172.html
