在win8 64位操作系统下Power Designer 16.5对MySQL5.6逆向工程的配置详解

一、安装mysql-connector-odbc-5.3.4-win64.msi和mysql-connector-odbc-5.3.4-win32.msi，先安装64位的，再安装32位， 都安装完成后，重启计算机。

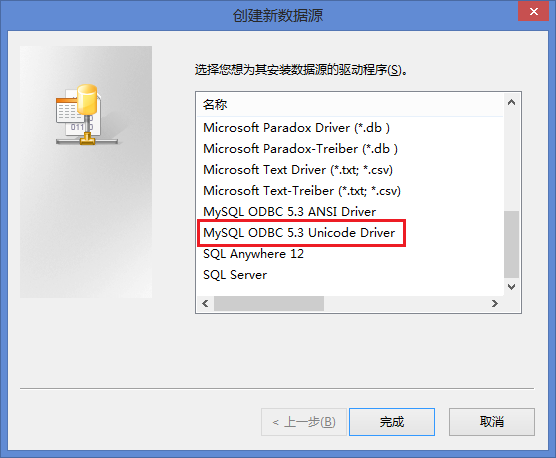

二、在C:\Windows\SysWOW64目录下找到  odbcad32.exe，打开，选择系统DSN， 点击添加， 选择MySQL ODBC 5.3 Unicode Driver

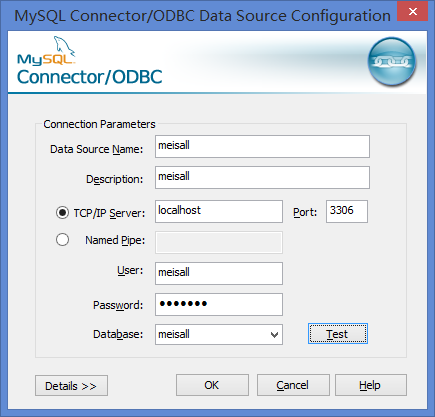

三、填写数据库基本连接信息

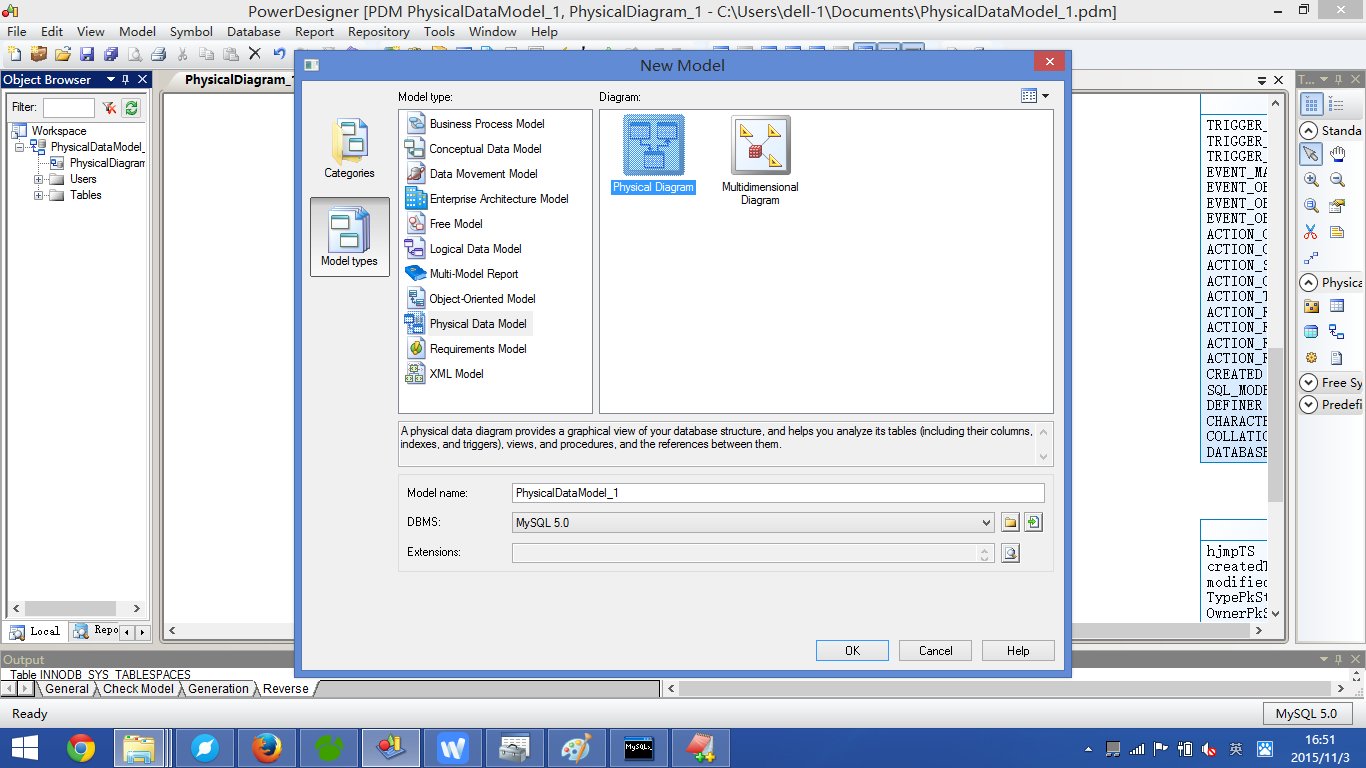

四、打开 PowerDesigner， 创见PhysicalDataModel

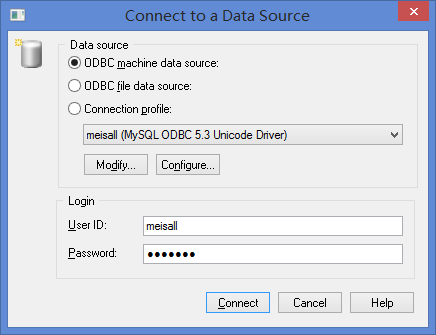

五、点击创建好的PhysicalDataModel，顶部菜单栏会出现Database菜单， 点击Database--》Connect...,在弹出框中选择刚刚创见的ODBC data source, 点击连接。

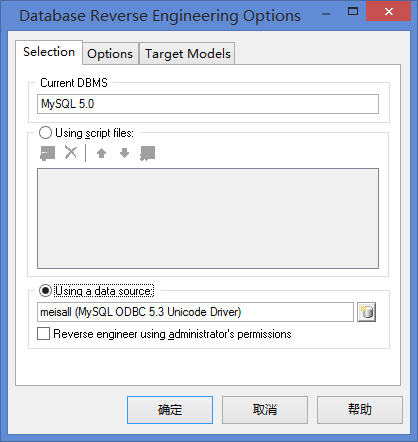

六、选择Database菜单下的Updata Model from Database, 选择Using a data source，点击确定。

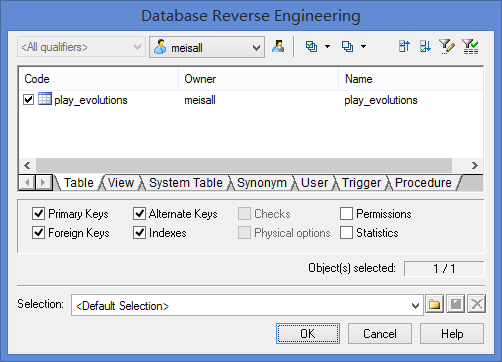

七、选择要逆向的表

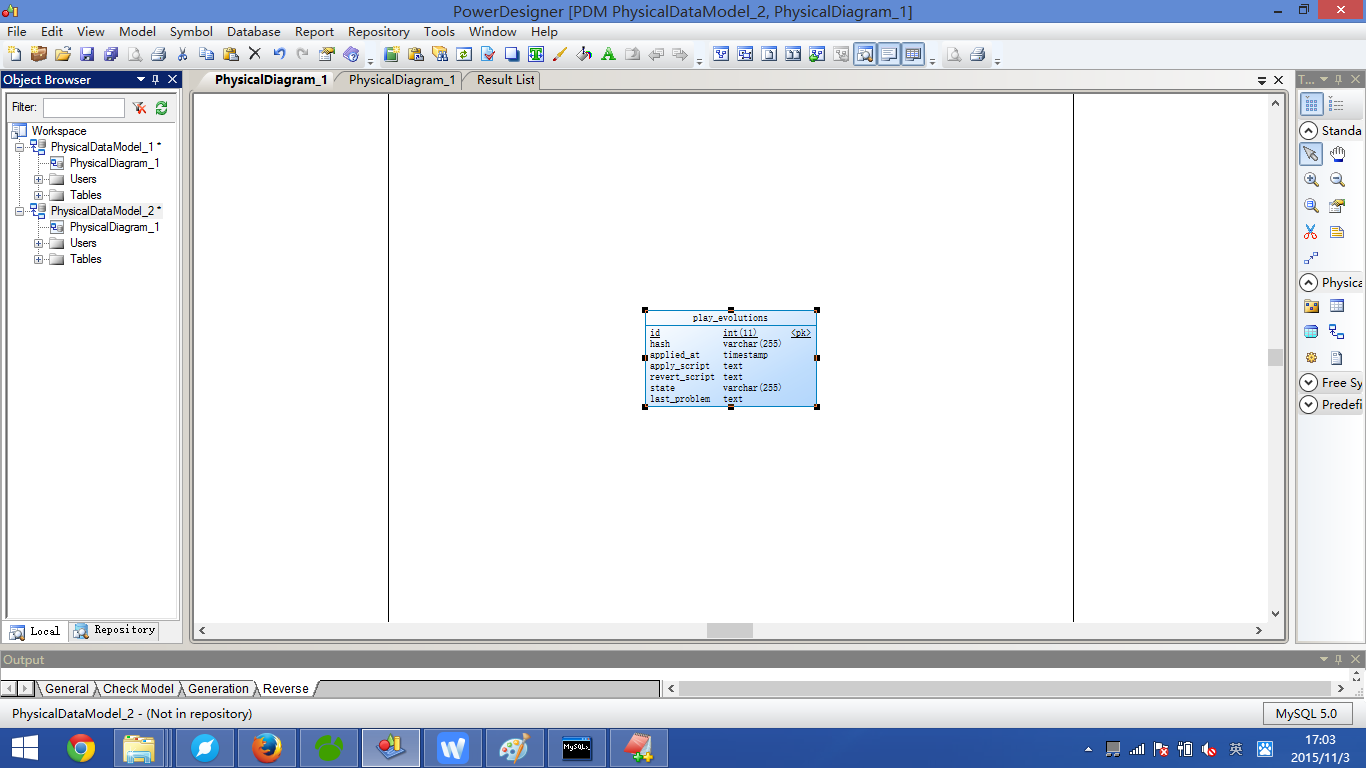

八、最终结果
