一、取模软件的使用

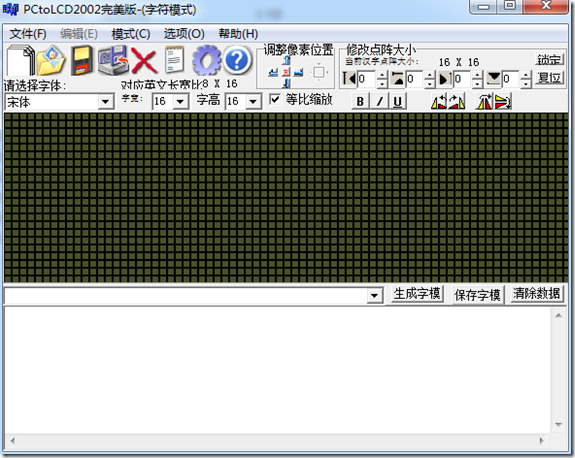

首先进行设置

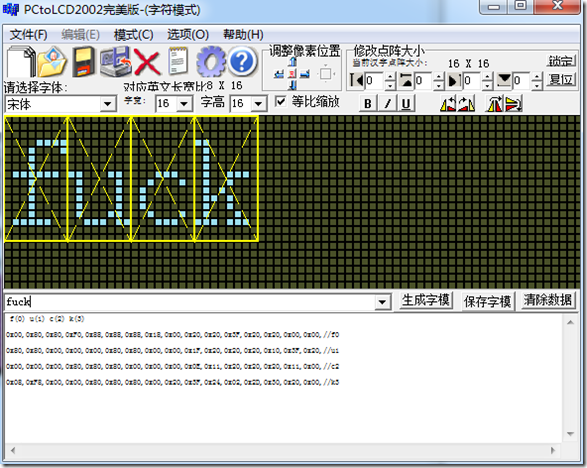

然后可以生成显示这个字母的代码，列优先，先按列画8行，然后再继续画下一列。汉字为16*16，字母为8*8，对应生成相应个数的ox代码。

二、STM32烤写OLED

#include "stm32f10x.h"
#include "stm32f10x_gpio.h"
#include "stm32f10x_rcc.h"
#include "lcd.h"



int main(void)
{
    extern u8 pTestDat[];
    LcmPortInit();//初识化程序（下面都是），如果需要改变管脚，则追下去修改即可。
    LCDInit();
    LCDcls();

    while(1)
    {
        OLED_6x8Str(0,0,"Hello World");   //直接书写一行字符串
        OLED_6x8Str(0,1,"xmu");
        OLED_8x16Str(0,2,"2015-03-22");
        OLED_8x16Str(10,4,"OLED");
        DelayMS(50000);
        LCDcls();

        chinese(  0 , 0 ,0);         //调用字库中的汉字，进行书写。
        chinese( 16 , 2 ,1);
        chinese( 32 , 4 ,2);
        chinese( 48 , 6 ,3);
        chinese( 64 , 0 ,4);
        chinese( 80 , 2 ,5);
        chinese( 96 , 4 ,6);
        chinese(112 , 6 ,7);
        DelayMS(50000);
        LCDcls();

        display(pTestDat);         //显示一个图片，分辨率小于128*64
        DelayMS(50000);
        LCDcls();
    }
}
