摘要

本文介绍了NEC红外协议及软解NEC红外协议的方法，同时为类似的低资源嵌入式设备提出了红外遥控解码的途径。

NEC红外编码

NEC红外协议

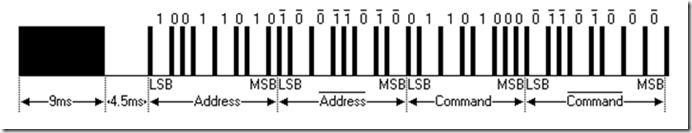

一个NEC键码由：header+8bit地址+8bit地址反码+8bit命令+8bit命令反码组成

一个NEC键码的header有9ms的高和4.5ms的低组成

逻辑1由560us的高和2.25ms-560us的低组成

逻辑0由560us的高和560us的低组成

在红外传输的过程中这些高低电平时被调制在38K上被传送，而从红外头出来后是被解调后的高低电平信号。

算法

从上一节的红外协议来看，要解码一个红外键值，首先要找到header，然后根据高低电平的长度解得逻辑值，最后得到一个完整的键码。

使用的硬件资源：

1个外部中断，用于探测信号电平的变化

1个硬件timer，用于测量信号电平变化的时间

1. 解码

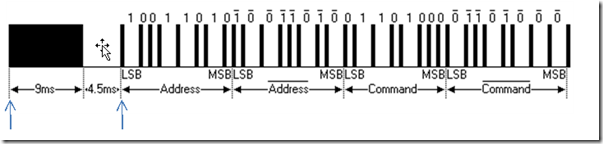

由于使用了比较简单的单片机，中断只支持下降沿和低电平触发，因此配置为下降沿触发

同时在硬件连接上将信号电平做了反向，因此图中看到的上升沿正好是下降沿。

从上图可见，当收到一个红外码时，首先是由header触发中断，第一次中断到第二次中断的时间间隔为9ms+4.5ms，因此如果测量到两次中断的时间间隔为约135ms，那么表示收到了红外编码的header，需要开始解码

解码就是识别逻辑1和逻辑0

对于逻辑1，两次中断的时间为2.25ms

对于逻辑0，两次中断的时间为1.12ms

综上

两次中断时间为13.5ms == Header

两次中断时间为2.25ms == 1

两次中断时间为1.12ms == 0

当解出一个header和连续32个逻辑电平，就完成了一次红外键值解码

2. 计时

当一中断发生后就启动timer，下一次中断发生时停止timer并，每次timer启动收，都在固定时间发生timer中断，在中断中对变量+1，当timer停止时查看变量值并结算出耗时。从上面的分析来看只要中断时间的误差在0.1ms都是可以分辨三种情况的。因此为了timer的中断不过于频繁，将timer中断设置为100us。例如两次外部中断间timer中断发生了11次，那么这就是逻辑0

3．实现

定义
#define CNT_START		//启动Timer计数，实现代码与硬件相关
#define CNT_END		//结束Timer计数，实现代码与硬件相关
#define CNT_VALUE	u8CntValue		//获取Timer计数值

#define T_CNT 	5		//用于计算时间误差范围
#define T2_CNT	9		//用于计算时间误差范围

#define LOGIC1_CNT	22	//逻辑1 22*100us约为2.25ms
#define LOGIC0_CNT	11	//逻辑0 11*100us 约为 1.12ms

#define HEAD_CNT		135	//header 135*100us 为13.5ms
Timer中断服务函数
void IRMux_ser(void) interrupt 3
{
	if(u8IntState == STATE_CNT)
	{
		u8CntValue++;
	}
}
外部中断解码函数
#define IR_CACHE_CNT	40
u8 au8IRCache[IR_CACHE_CNT];	//用于缓存计数值，是个ring buffer
u8 au8Key[4];	//用于存放红外解码值
void NEC_Ser(void)
{
	bool b8Clear = FALSE;
	CNT_END;		//结束计时

	au8IRCache[u8W] = CNT_VALUE;		//将计数值写入
	u8W++;

	if(u8W>=IR_CACHE_CNT)		//计数值缓存是个ring buffer
	{
		u8W = 0;
	}
	CNT_START;		//开始计数

	//读取一个计数值，如果是header，则开始解码, header允许有200us的误差
	if(au8IRCache[u8R]  > HEAD_CNT-T2_CNT &&  au8IRCache[u8R] < HEAD_CNT + T2_CNT)
	{
		idata u8 u8Cnt;
		//获取计数值个数
		if(u8W>=u8R)
		{
			u8Cnt = u8W -u8R;
		}
		else
		{
			u8Cnt = IR_CACHE_CNT - u8R + u8W;
		}
		//如果计数值大于33个(1 header+8 address+8 ~address+8 cmd+8 ~cmd),说明已经收到一个完整的码值，开始解码，否则退出等待接收到足够的计数值
		if(u8Cnt >= 33)
		{
			u8R++;	//Jump header
			if(u8R>=IR_CACHE_CNT)
			{
				u8R = 0;
			}
			//开始解码
			u8RevBitNum = 0;
			while(1)
			{

				if(au8IRCache[u8R] >= LOGIC1_CNT - T_CNT&& au8IRCache[u8R] < LOGIC1_CNT+T_CNT)	//逻辑1
				{
					au8Key[u8RevBitNum>>3] |= (1<<(u8RevBitNum - ((u8RevBitNum >> 3)<<3)));		//按位放入红外码值数组

				}
				else if(au8IRCache[u8R] >= LOGIC0_CNT - T_CNT && au8IRCache[u8R] < LOGIC0_CNT + T_CNT)		//逻辑0
				{
					au8Key[u8RevBitNum>>3] &= (~(1<<(u8RevBitNum - ((u8RevBitNum >> 3)<<3))));		//按位放入红外码值数组
				}
				//解完一位，再解下一位
				u8RevBitNum++;

				//指向下一个计数值
				u8R++;
				if(u8R>=IR_CACHE_CNT)
				{
					u8R = 0;
				}

				if(u8RevBitNum == 32)		//解完32位，一个NEC红外码解完
				{
					bKeyValid = TRUE;
					u8RevBitNum = 0;

					break;
				}
			}
		}
	}
	else
	{
		//如果不是header，抛弃当前计数值
		u8R++;
		if(u8R>=IR_CACHE_CNT)
		{
			u8R = 0;
		}
	}
}
