DHCP服务器在企业网络中的应用

1.DHCP原理介绍

   DHCP（Dynamic Host Configuration Protocol）动态主机设置协议(udp)，主要用于分配地址，使用UDP协议67（服务器端口）、68（客户端）工作，主要用于给内部网络自动分配IP地址。



DHCP有三种机制分配IP地址：
1) 自动分配，DHCP给客户端分配永久性的IP地址；

2) 动态分配，DHCP给客户端分配过一段时间会过期的IP地址（或者客户端可以主动释放该地址）；

3) 手工配置，由网络管理员给客户端指定IP地址。管理员可以通过DHCP将指定的IP

地址发给客户端。

三种地址分配方式中，只有动态分配可以重复使用客户端不再需要的地址。



 客户端获得地址过程：

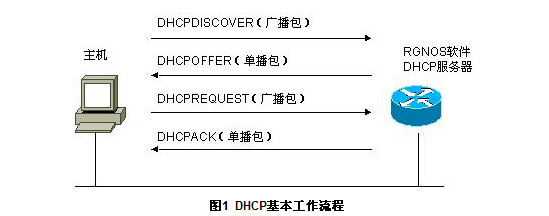

DHCP请求IP地址的过程如下：
1)       主机发送DHCPDISCOVER广播包在网络上寻找DHCP服务器；
2)       DHCP服务器向主机发送DHCPOFFER单播数据包，包含IP地址、MAC地址、域名信息以及地址租期；
3)       主机发送DHCPREQUEST广播包，正式向服务器请求分配已提供的IP地址；
4)       DHCP服务器向主机发送DHCPACK单播包，确认主机的请求。

案例应用一





实现客户机通过DHCP服务器动态获得IP地址

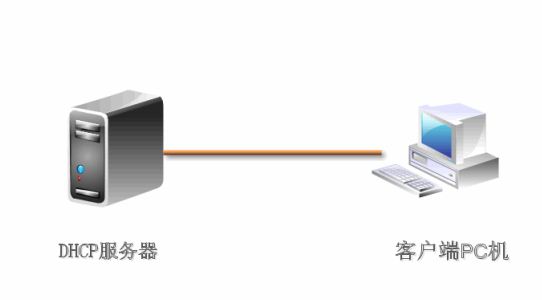

拓扑图如下：





地址方案分配如下：

服务器ip：192.168.101.222   子网掩码：255.255.255.0

DHCP服务器分配：subnet：192.168.101.0  netmask：255.255.255.0

                                   域名：abc.com    dns:222.88.88.88,222.85.85.85

                                   地址池：192.168.101.1-192.168.101.221

                                                    192.168.101.223-192.168.101.253

实验步骤：

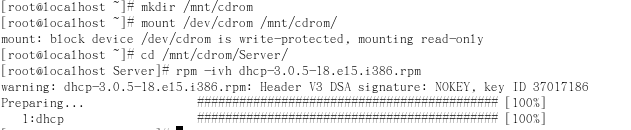

1.安装dhcp服务器



2.编辑dhcp.conf文件

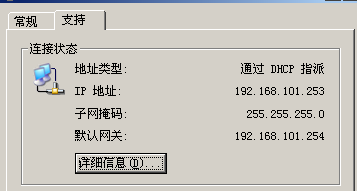

3.结果验证：



案例应用二

运用dhcp中继实现客户端动态获得地址

注：router隔离广播，需对路由做dhcp中继，此实验运用Linux系统模拟路由，Linux应开启转发功能。

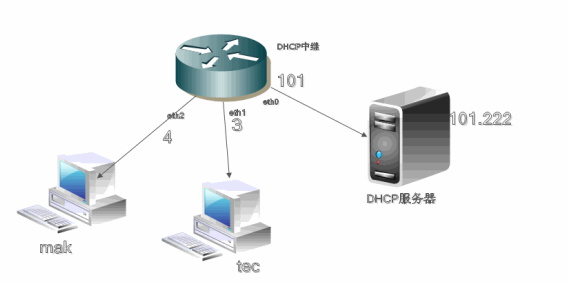

拓扑图如下：





地址分配方案：

DHCP Server:  192.168.101.222   255.255.255.0

DHCP中继：eth0 192.168.101.254 255.255.255.0

                       eth1 192.168.3.254 255.255.255.0

                       eth2 192.168.4.254 255.255.255.0

方案步骤：

一.DHCP服务器的配置：

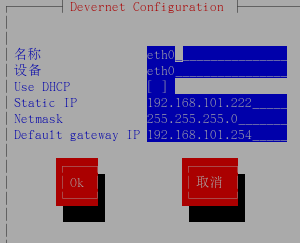

1.通过setup设置相关ip

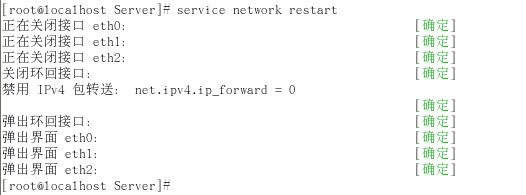

2.启动network服务

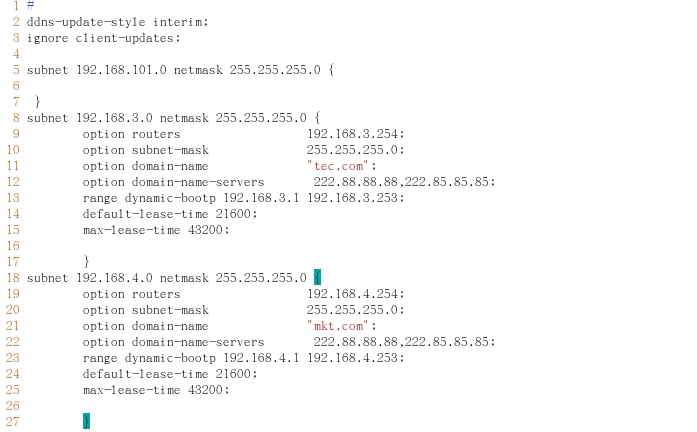

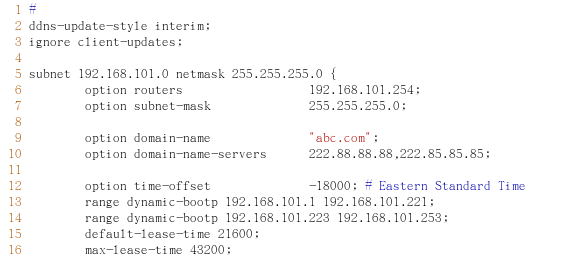

3.编辑dhcp配置脚本文件



4.重启dhcp服务



DHCP服务器配置完成

二.配置DHCP中继

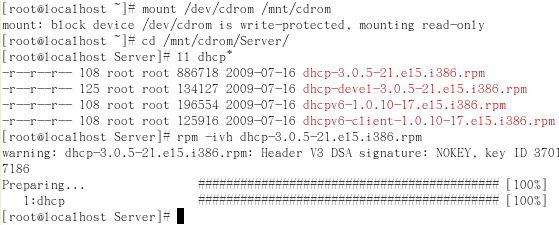

1.安装dhcp服务器

2.编辑dhcrelay配置脚本

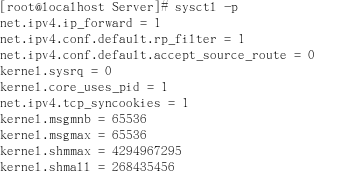

3.实现转发功能

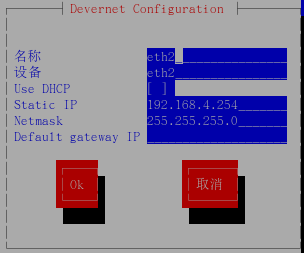

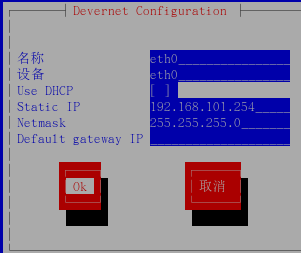

4.设置网卡







5.重启服务

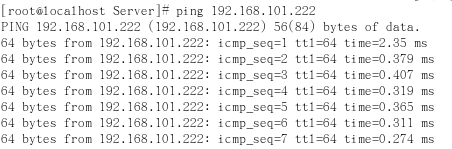

6.查看能否ping通服务器

7.启动中继服务



相关中继配置完成

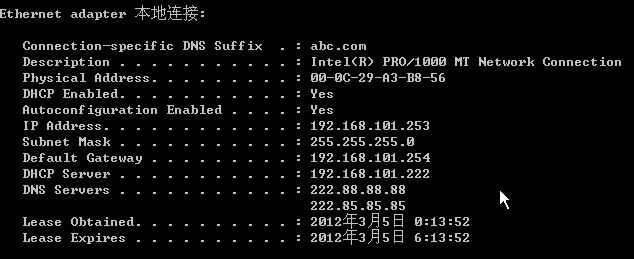

三.测试

配置完各个服务后，重启各项服务。
