一.实验原理

<T1> <T2>
. \ / .

. / \ .
<M1> <M2>

nignx+tomcat+memcached可实现交叉缓存，即Tomcat-1 (T1) 将 session 存储在 memcached-2 (T2)上。只有当 M2 不可用时，T1 才将 session 存储在 memcached-1 上（M1 是 T1 failoverNode）。使用这种配置的好处是，当 T1 和 M1 同时崩溃时也不会丢失 session 会话，避免单点故障。

二.实验过程

系统环境：rhel6 x32 selinux and iptables disabled
主机角色：主机1：172.25.46.1 nginx

node1: 172.25.46.2 tomcat memcached

node2: 172.25.46.3 tomcat memcached
软件下载：http://www.nginx.org

http://tomcat.apache.org

http://code.google.com/p/memcached-session-manager/

http://www.oracle.com/technetwork/java/javase/archive-139210.html

以下步骤在 node1 与 node2 上实施

jdk安装

# sh jdk-6u20-linux-i586.bin

运行后，生成目录jdk1.6.0_20

# mv jdk1.6.0_20 /usr/local/lnmp

# ln -s jdk1.6.0_20/ java

配置环境变量

# vim /etc/profile

export JAVA_HOME=/usr/local/lnmp/java

exportJAVAPATH=.:$JAVA_HOME/lib:$JAVA_HOME/jre/lib

export PATH=$PATH:$JAVA_HOME/bin

# source /etc/profile

tomcat安装

# ls

apache-tomcat-7.0.37.tar.gz

# cd /usr/local/lnmp/

# tar zxf /root/apache-tomcat-7.0.37.tar.gz

# ln -s apache-tomcat-7.0.37 tomcat

# cd tomcat

启动tomcat

# bin/startup.sh

# netstat -antlp

tcp 0 0 :::8080 :::* LISTEN 5650/java

session 的序列化方案官方推荐的有 4 种：

1. java serialization

2. msm-kryo-serializer

3. msm-javolution-serializer

4. msm-xstream-serializer
其中性能最好的序列化方案是 Kryo，此实验我们采用 kryo 方式。

把如下软件包放置到/usr/local/lnmp/tomcat/lib目录中

# pwd

/usr/local/lnmp/tomcat/lib

# ls

kryo-1.03.jarkryo-serializers-0.8.jar

memcached-2.5.jar

memcached-session-manager-1.5.1.jar

memcached-session-manager-tc7-1.5.1.jar

minlog-1.2.jarmsm-kryo-serializer-1.5.1.jarreflectasm-0.9.jar

编辑文件进行交叉缓存

# cd ../conf

# vim context.xml

...........

19 <Context>

..........

34 <ManagerclassName="de.javakaffee.web.msm.MemcachedBackupSessionManager"

35 memcachedNodes="n1:172.25.46.2:11211,n2:172.25.46.3:11211"

36 failoverNodes="n1"

37 requestUriIgnorePattern=".*\.(ico|png|gif|jpg|css|js)$" 38transcoderFactoryClass="de.javakaffee.web.msm.serializer.kryo.

KryoTranscoderFactory"

39 />

41 </Context>

memcached 安装

# yum install memcached -y

# /etc/init.d/memcached start

以下步骤在主机1上实施

nginx 安装

# yum install -y pcre-devel openssl-devel

# tar zxf nginx-1.0.6.tar.gz

# tar zxf nginx-sticky-module-1.0.tar.gz -C nginx-1.0.6

# useradd -s /sbin/nologin nginxcd nginx-1.0.6

# ./configure --user=nginx --group=nginx --with-http_ssl_module --with-http_stub_status_module -addmodule=nginx-sticky-module-1.0/

# make && make install

注： nginx-sticky-module 为 nginx 的第三方模块，使 nginx 支持 sticky 模式，所谓 sticky 模式就是指同一个用户的访问请求都被发送到同一个 tomcat 实例上处理。

# vim /usr/local/lnmp/nginx/conf/nginx.conf

user nginx nginx;
worker_processes 4;

events {
use epoll;
worker_connections 1024;
}

http {
upstream www.example.com {
sticky;
server 172.25.46.2:8080;
server 172.25.46.3:8080;
}

include mime.types;
default_type application/octet-stream;
sendfile on;
tcp_nopush on;
keepalive_timeout 65;
gzip on;

server {
listen 80;
server_name www.example.com;

location / {
root html;
index index.html index.htm;
}

error_page 500 502 503 504 /50x.html;
location = /50x.html {
root html;
}

location ～ \.jsp$ { #所有jsp页面交给 tomcat 处理，动静分离
proxy_pass http://www.example.com;
}
}}

测试页面

# cd /usr/local/lnmp/tomcat/webapps/ROOT

# vim test.jsp

<%@ page contentType="text/html;charset=GBK" %>

<%@ page import="java.util.*"%>

<html><head><title>ClusterApp Test</title></head>

<body>

Server Info:

out.println(request.getLocalAddr() + ": " + request.getLocalPort()+" ");%>

out.println(" ID " +session.getId()+" ");

String dataName =request.getParameter("dataName");

if (dataName != null &&dataName.length() > 0) {

String dataValue =request.getParameter("dataValue");

session.setAttribute(dataName, dataValue);

}

out.print("Sessionlist");

Enumeration e =session.getAttributeNames();

while (e.hasMoreElements()) {

String name = (String)e.nextElement();

String value =session.getAttribute(name).toString();

out.println( name + " = " +value+" ");

System.out.println( name + " = "+ value);

}

注：这是一个测试页面，它从客户端获取用户，并在node1和node2中的日志中显示用户或telnet，来测试交叉缓存是否成功。

访问 http://www.example.com/test.jsp，此时node1和node2的tomcat与mmecached均开启。

不同的主机访问时会调度到不同的 tomcat 实例上处理来自同一主机的请求会交给同一个 tomcat 实例处理，此时你 down 掉当前正在响应的 tomcat 实例，nginx 会自动把用户的请求调度到另一个 tomcat 实例上，同时 session 也没有丢掉。

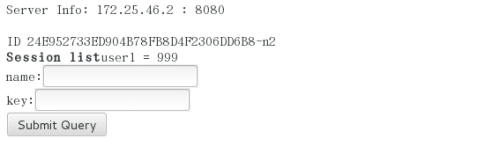

node1访问http://www.example.com/test.jsp，提交用户后如图：

node1查看日志，不显示用户信息，说明没有缓存到本机

# pwd

/usr/local/lnmp/tomcat/logs/

# tail -f catalina.out

atorg.apache.tomcat.util.digester.Digester.startElement(Digester.java:1276)

...32 more

June 18, 2016 9:34:03 AMorg.apache.catalina.startup.ContextConfig processContextConfig

June 18, 2016 9:34:03 AMorg.apache.catalina.core.StandardContext startInternal

SEVERE: Context [/docs] startup failed dueto previous errors

node2查看日志，显示用户信息，说明缓存到本机

# pwd

/usr/local/lnmp/tomcat/logs/

# tail -f catalina.out

June 18, 2016 9:37:34 AMorg.apache.catalina.core.StandardService stopInternal

INFO: Destroying ProtocolHandler["ajp-bio-8009"]

user1=999

改变环境，down掉node2的tomcat和memcached，node2访问http://www.example.com/test.jsp，若用户信息缓存到node1，则说明交叉缓存成功。

node2关闭tomcat和memcached

# pwd

/usr/local/lnmp/tomcat/

# bin/shutdown.sh

# /etc/init.d/memcached stop

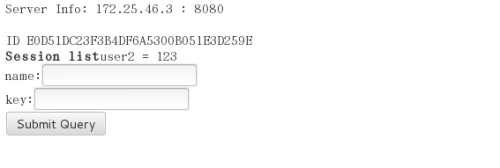

node2访问http://www.example.com/test.jsp，提交用户信息后如图：

node2查看日志,无用户信息，说明未缓存到本机

# pwd

/usr/local/lnmp/tomcat

# tail -f logs/catalina.out

...........

June 18, 2016 10:01:32 PMorg.apache.coyote.AbstractProtocol destroy

node1查看日志，有用户信息，说明缓存到本机

# pwd

/usr/local/lnmp/tomcat

# tail -f logs/catalina.out

June 18, 2016 10:16:34 AMorg.apache.catalina.core.StandardService stopInternal

INFO: Destroying ProtocolHandler["ajp-bio-8009"]

user2=123

可以再次改变实验环境，开启node2的tomcat和memcached，down掉node1的tomcat和memcached，实验结果与上例类似，原理相同。

问题集锦：

（1）实验时，context.xml文件中的failoverNodes要写本机。否则当对方的tomcat和memcacheddown掉后，数据会丢失。

（2）本实验中，要把域名www.example.com同时在三台主机中进行解析，否则无法通过域名访问测试页面，无法进行交叉缓存。
